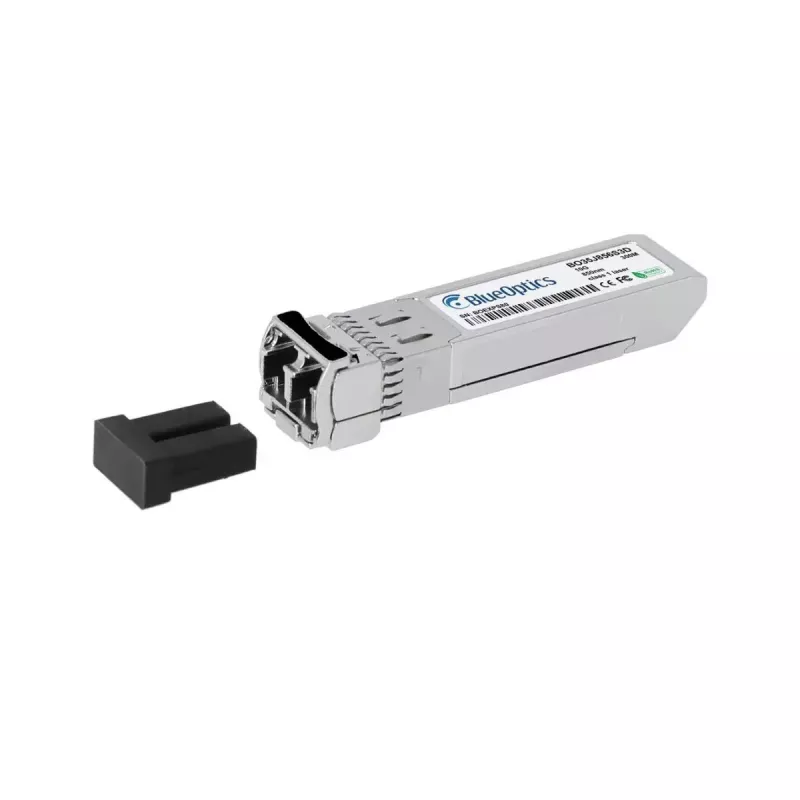

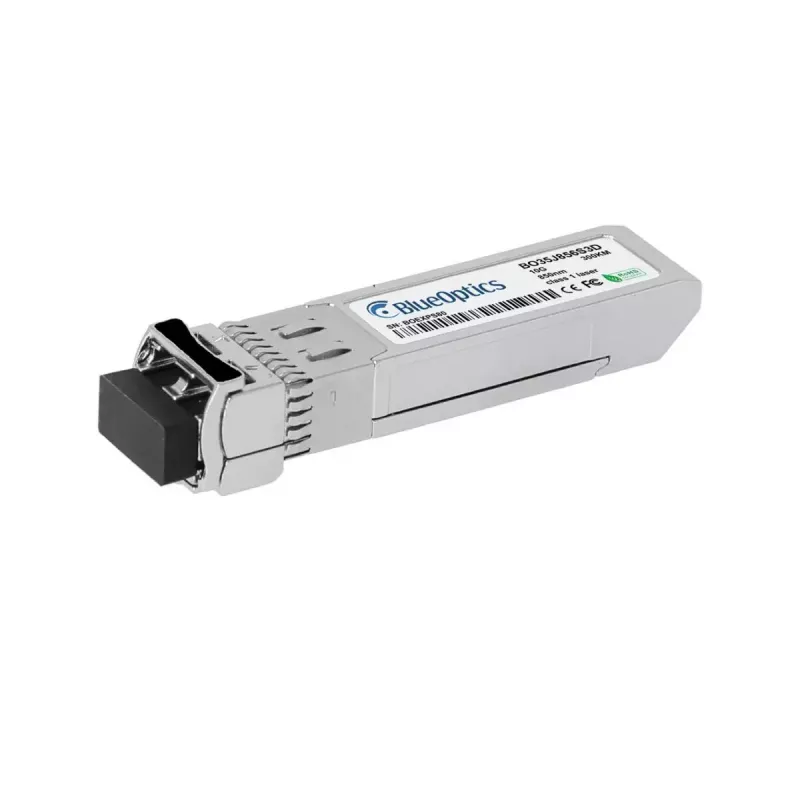

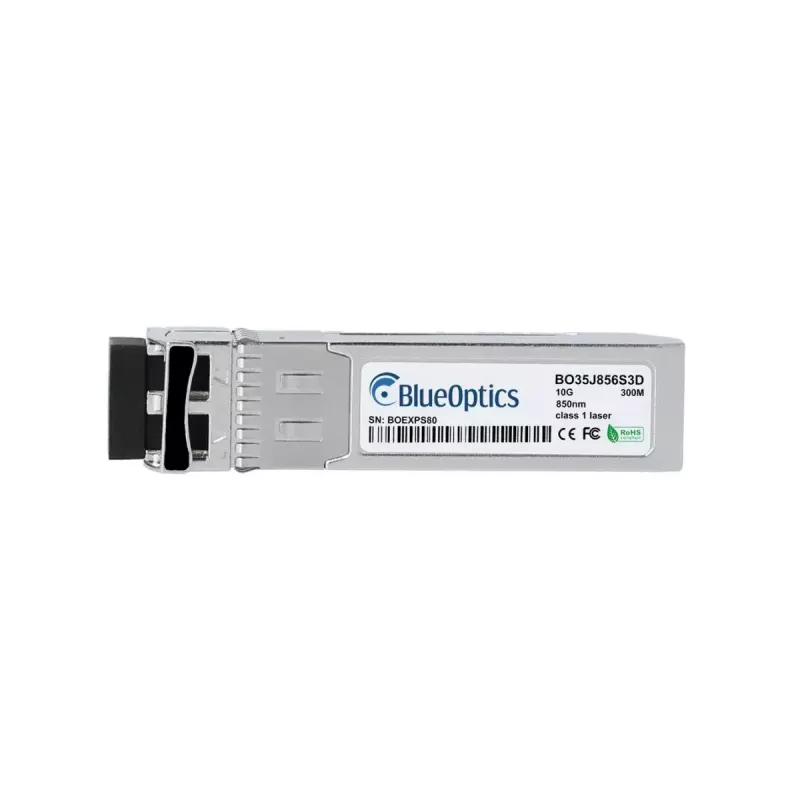

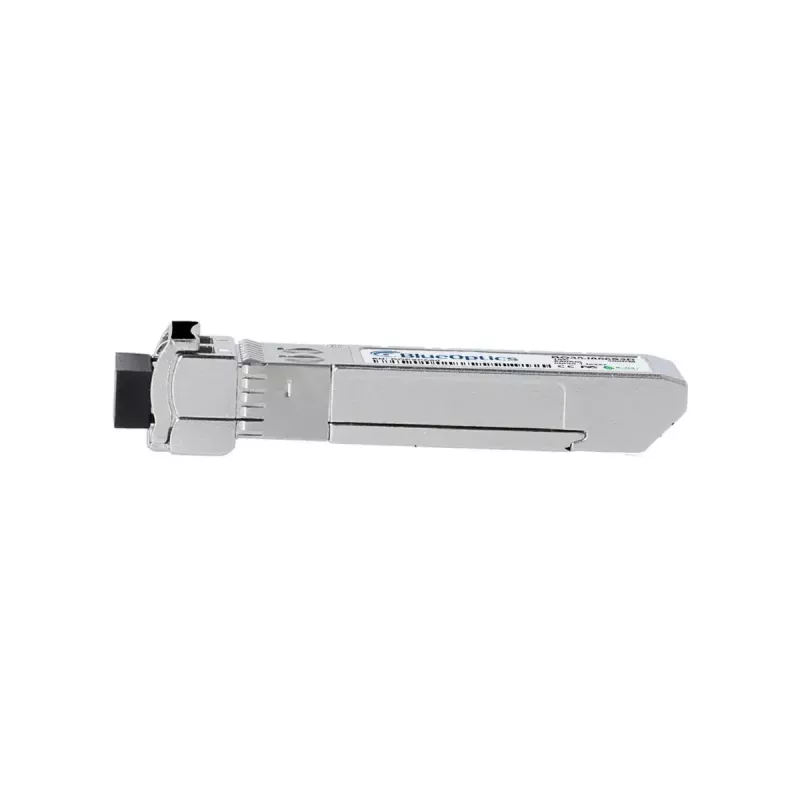

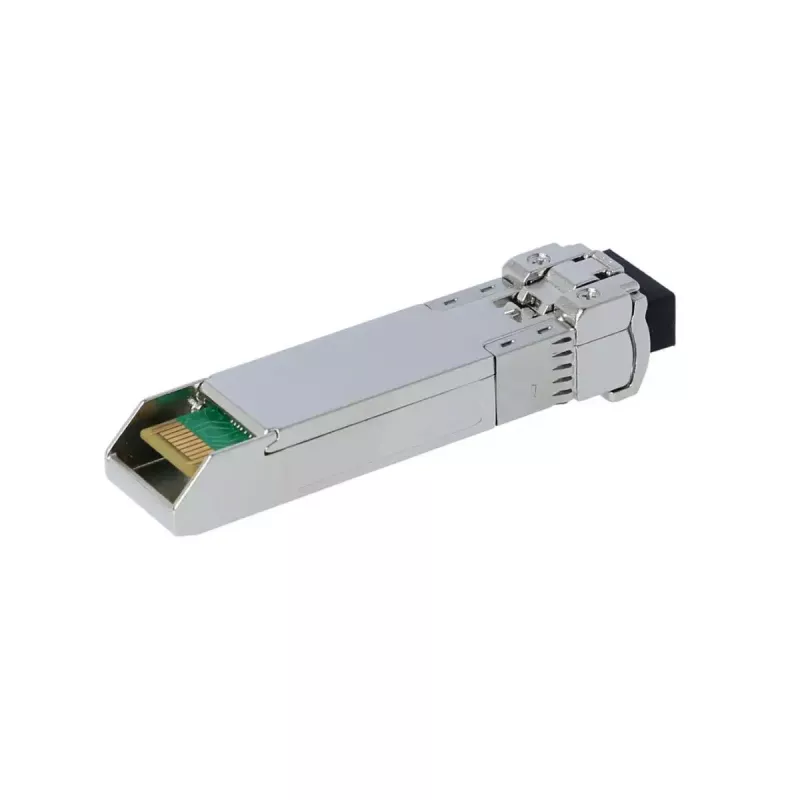

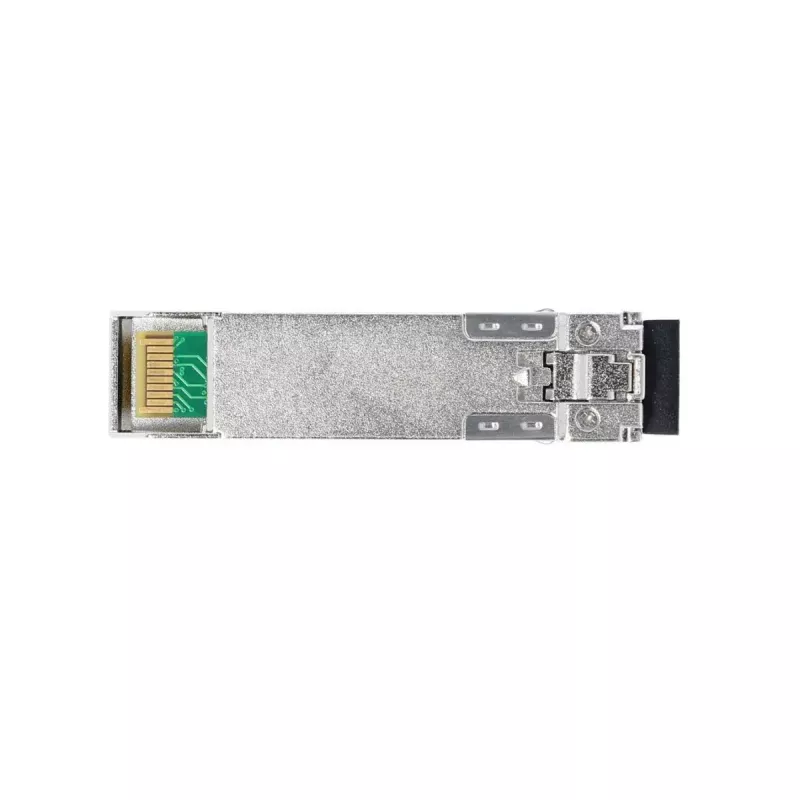

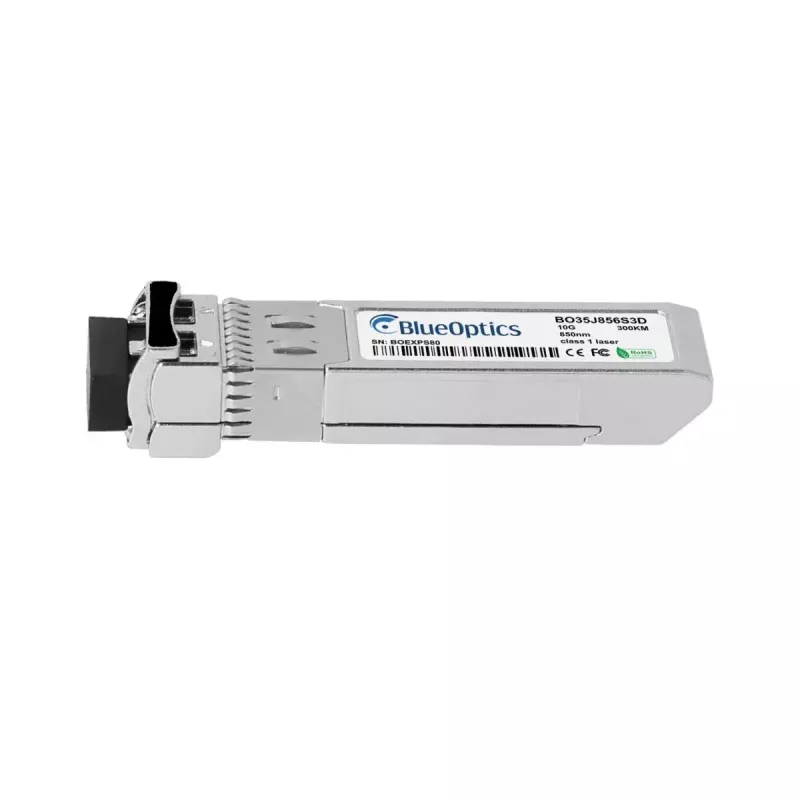

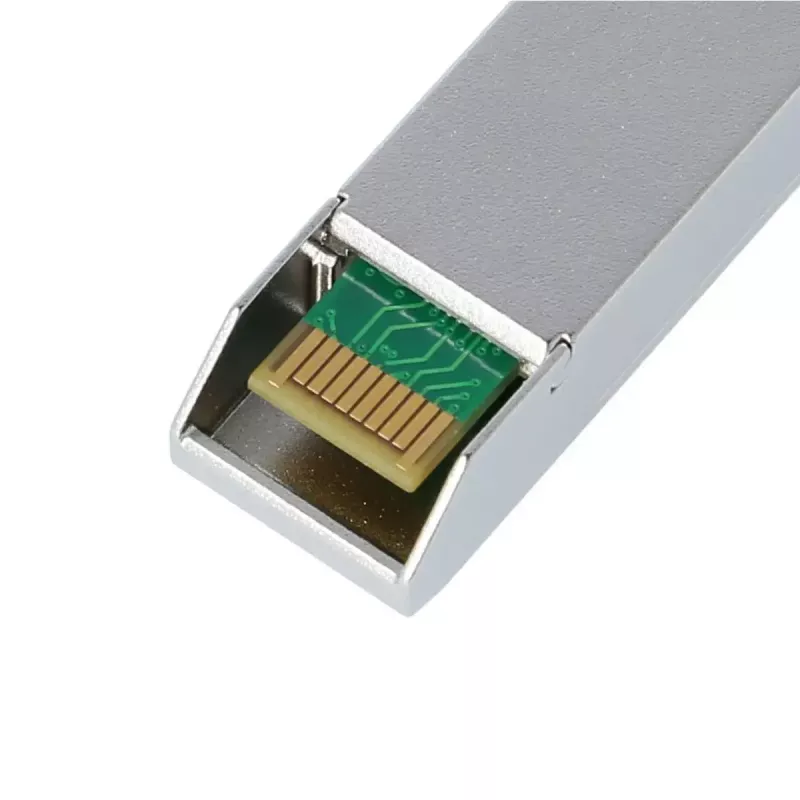

SFP+ šviesolaidinis siųstuvas-imtuvas BlueOptics 10G-SFPP-SR-BO 10GBASE-SR 850 nm LC dupleksas aliuminis

„BlueOptics 10G-SFPP-SR-BO“ yra SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbit/s duomenų perdavimui per daugiamodį šviesolaidį. Jis naudoja LC duplekso jungtį ir aliumininį korpusą, todėl yra lengvas (apie 0,02 kg) ir tinka tinklo įrangai, palaikančiai SFP+ modulius. Modulis įgyvendina 10GBASE-SR fizinį signalą ir yra skirtas trumpo nuotolio optiniams ryšiams, kuriuose naudojama 850 nm VCSEL spinduliuotė.

Privalumai

Šis SFP+ siųstuvas-imtuvas užtikrina 10 Gbit/s perdavimą per daugiamodį šviesolaidį su LC duplekso jungtimi, atitinka MSA SFP+ formos faktoriaus reikalavimus. Aliumininis korpusas sumažina svorį ir palengvina montavimą. Modulis suderinamas su sistemomis, palaikančiomis 10GBASE-SR SFP+ optiką, ir, jei pagrindinė įranga palaiko SFF-8472, suteikia skaitmeninio diagnostinio stebėjimo (DDM/DOM) funkciją, leidžiančią realiu laiku matyti optinius ir elektrinius parametrus gedimų šalinimui ir priežiūrai.

Kam tinka

• 10 Gbps trumpo nuotolio šviesolaidiniai ryšiai duomenų centruose ir agregavimo jungikliuose
• Jungtys tarp jungiklių, maršrutizatorių ir saugojimo sistemų naudojant daugiamodį šviesolaidį
• Didelės spartos serverių jungtys ir top-of-rack jungtys
• Aplinkos, kuriose reikalingi LC duplekso SFP+ kištukiniai moduliai 850 nm daugiamodžiams ryšiams

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Palaikomas standartas: 10GBASE-SR (trumpo nuotolio daugiamodis)

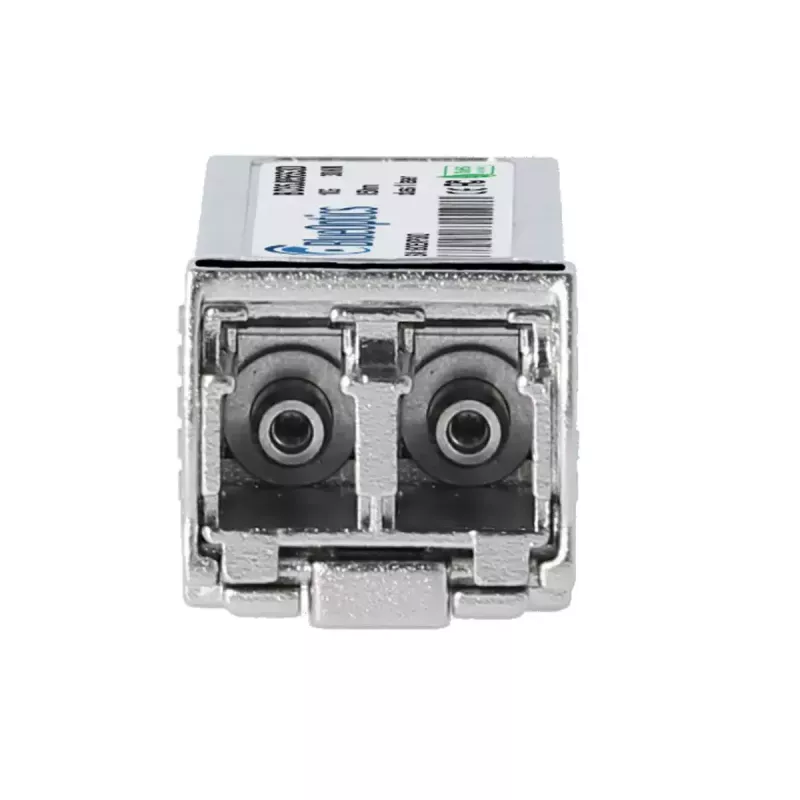

• Jungtis: LC dupleksas
• Bangos ilgis: 850 nm (daugiamodis, VCSEL)
• Tipinis atstumas: trumpo nuotolio daugiamodžiai ryšiai (gamintojo duomenimis iki ~300 m tinkamu daugiamodžiu šviesolaidžiu)
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei pagrindinė įranga palaiko SFF-8472)

Kaip naudoti

Įstatykite „BlueOptics“ SFP+ modulį į suderinamą SFP+ prievadą jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje, laikydamiesi gamintojo karštojo keitimo ir elektrostatinės iškrovos (ESD) atsargumo priemonių. Prijunkite LC duplekso daugiamodžius šviesolaidinius kabelius prie modulio ir nuotolinio siųstuvo-imtuvo arba skirstomojo skydo, užtikrindami teisingą siuntimo ir priėmimo suderinimą. Patikrinkite ryšio derinimą ir greitį pagrindiniame įrenginyje; jei galima, įjunkite DDM/DOM stebėjimą valdymo sąsajoje, kad matytumėte maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą diagnostikai.

Rekomendacijos

Naudokite daugiamodį šviesolaidį ir LC duplekso šviesolaidinius kabelius, skirtus numatytam atstumui ir pralaidumui. Patikrinkite pagrindinės įrangos suderinamumą su 10GBASE-SR SFP+ optika ir, jei palaikoma, įjunkite skaitmeninę diagnostiką. Venkite per didelio šviesolaidinių kabelių lenkimo, laikykitės ESD atsargumo priemonių montavimo metu ir abiejuose ryšio galuose naudokite to paties tipo siųstuvus-imtuvus, kad užtikrintumėte patikimą veikimą.
