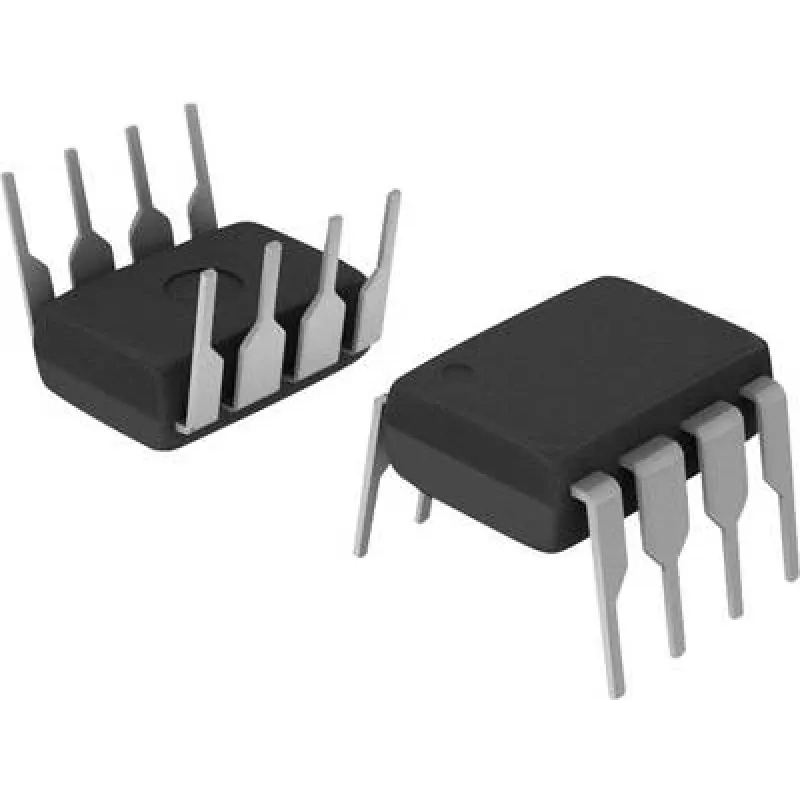

Optinis vartų tvarkyklės izoliatorius BROADCOM HCPL-3180-000E DIP-8 Push-Pull Totem-Pole

BROADCOM HCPL-3180-000E yra optinis vartų tvarkyklės izoliatorius DIP-8 korpuse, užtikrinantis galvaninę izoliaciją tarp valdymo ir galios grandinių. Šis komponentas su push-pull (totem-pole) išėjimo pakopa skirtas valdyti galios perjungimo elementų (IGBT, MOSFET) vartus tiek kintamosios, tiek nuolatinės srovės sistemose. Jis tinka inverteriuose, variklių pavarose, maitinimo šaltiniuose ir kitose izoliuotose galios konversijos grandinėse, kur reikalingas patikimas perjungimas ir aukšta izoliacija.

Privalumai

Galvaninė izoliacija ir push-pull išėjimas leidžia valdyti tiek žemos, tiek aukštos pusės vartus be tiesioginio elektrinio ryšio tarp valdymo ir galios dalių. DIP-8 korpusas supaprastina montavimą ir prototipavimą, o totem-pole išėjimas užtikrina greitus perjungimo frontus ir aiškius loginius lygius, tinkamus įvairioms vartų talpoms. Įrenginys sumažina triukšmo skverbimąsi į jautrias valdymo grandines.

Tinka

• Izoliuotam IGBT ir MOSFET vartų valdymui
• Inverteriams ir variklių pavaroms
• AC/DC galios keitikliams
• Perjungiamiesiems maitinimo šaltiniams ir izoliuotoms sąsajoms

Pagrindinės specifikacijos

• Korpusas: DIP-8 (montuojamas per skylutes)
• Išėjimo pakopa: push-pull (totem-pole)
• Izoliacija: galvaninė tarp įėjimo ir išėjimo
• Funkcija: optiškai izoliuotas vartų tvarkyklės komponentas
• Signalo tipas: skaitmeninis įėjimas, valdantis galios tranzistorių vartus

Naudojimas

Sumontuokite ant PCB su standartiniu DIP-8 pėdsaku arba naudokite lizdą prototipavimui. Įėjimo LED'ui užtikrinkite tinkamą tiesioginę srovę per ribojantį rezistorių, atsižvelgdami į poliškumą. Išėjimo kontaktus junkite prie vartų grandinių, o maitinimo šaltinius – pagal reikalavimus. Laikykitės rekomenduojamų kreipimo ir atstumo tarp laidininkų normų, kad būtų išlaikyta izoliacija. Naudokite vartų rezistorius ir slopintuvus pagal galios tranzistorių duomenų lapus.

Rekomendacijos

Siekiant geriausių rezultatų, taikykite tinkamą PCB išdėstymą, kad sumažintumėte parazitinę induktyvumą ir talpą, šalia maitinimo kontaktų statykite blokuojančius kondensatorius, o vartų rezistoriais valdykite perjungimo greitį. Patikrinkite izoliacijos reikalavimus sistemoje ir išbandykite veikimą esant numatytoms apkrovos ir temperatūros sąlygoms.
