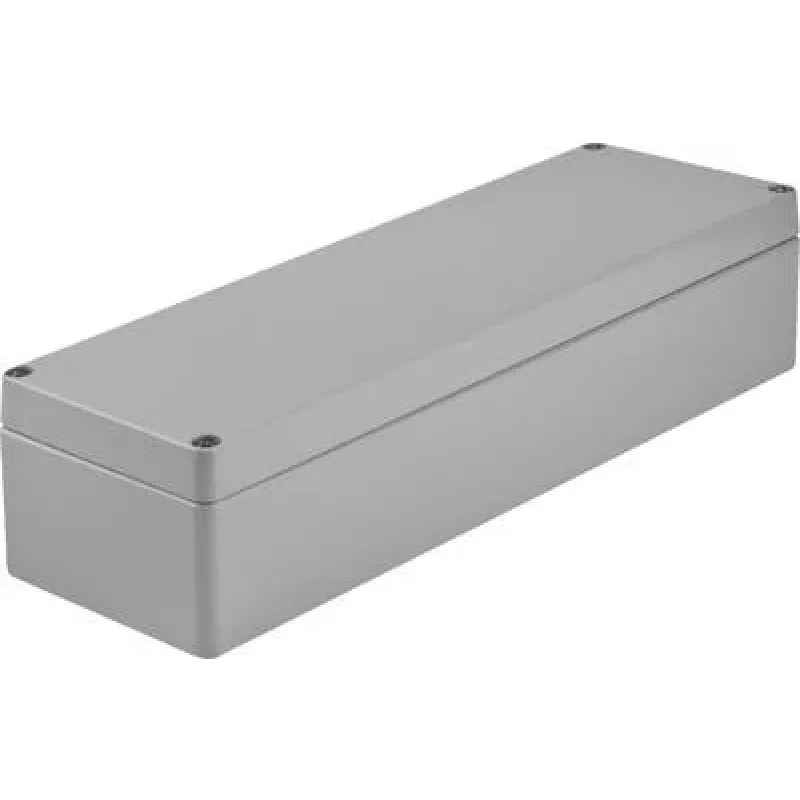

Bopla Universal korpusas 360 x 120 x 81 mm, aliuminis, sidabriškai pilkas (RAL 7001), A 124 01124000.H

IP65 apsaugos klasė ir 360 x 120 x 81 mm išoriniai matmenys – štai ką iš karto pasiūlo šis Bopla universalus korpusas. Jis sukurtas taip, kad atlaikytų dulkes, vandens sroves ir ilgalaikį eksploatavimą pramoninėje aplinkoje.

Kam skirtas

Inžinieriams ir sistemų integratoriams, projektuojantiems valdymo pultus, matavimo prietaisus ar automatizavimo įrenginius, kuriems reikia tvirto, korozijai atsparaus korpuso. Tinka tiek prototipams, tiek nedidelėms serijoms.

Pagrindinės savybės

• Aliumínio konstrukcija, milteliniu būdu dažyta sidabriškai pilka spalva (RAL 7001)
• Išoriniai matmenys: 360 mm ilgis, 120 mm plotis, 81 mm aukštis
• IP65 apsauga nuo dulkių ir vandens srovių
• Dangčio varžtai iš nerūdijančio plieno ir neopreno tarpinė – patikimas sandarumas
• Vidiniai tvirtinimo taškai ir kanalai DIN bėgiams ar montavimo plokštėms

Specifikacijos

• Medžiaga: aliuminis
• Spalva: sidabriškai pilka (RAL 7001)
• Išoriniai matmenys: 360 x 120 x 81 mm
• Vidiniai matmenys (apytiksliai): 355 x 115 x 76 mm
• Sienelės storis: 2,5 mm
• Apsaugos klasė: IP65
• Dangčio tvirtinimas: nerūdijančio plieno varžtai
• Tarpinės medžiaga: neoprenas
• Paviršiaus apdaila: miltelinis dažymas
• Darbinė temperatūra: nuo -40 °C iki +100 °C
• RoHS atitiktis: taip

Naudojimas

Korpusas paruoštas montuoti – atsukite dangčio varžtus, viduje rasite tvirtinimo taškus, prie kurių galima pritvirtinti DIN bėgelį ar individualią montavimo plokštę. Elektronikos komponentus tvirtinkite prie vidinių kanalų, o kabelius išveskite per tam skirtas angas. Norėdami išlaikyti IP65 klasę, naudokite tinkamas kabelių įvores ir tinkamai priveržkite dangčio varžtus.

Patarimas: prieš montuodami suplanuokite vidinį išdėstymą – vidiniai matmenys (355 x 115 x 76 mm) yra šiek tiek mažesni už išorinius, tad palikite vietos tarpinėms ir kabeliams. Jei įrenginys veiks lauke ar drėgnoje aplinkoje, papildomai naudokite silikoninius tarpiklius kabelių įvorių vietose. Reguliariai patikrinkite varžtų priveržimą – taip užtikrinsite ilgalaikę IP65 apsaugą.
