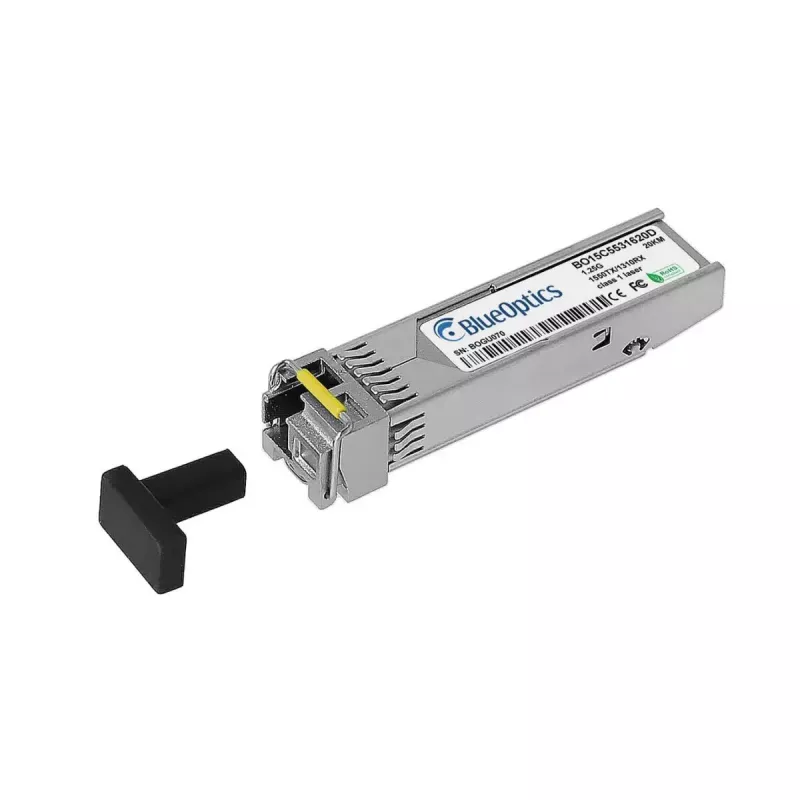

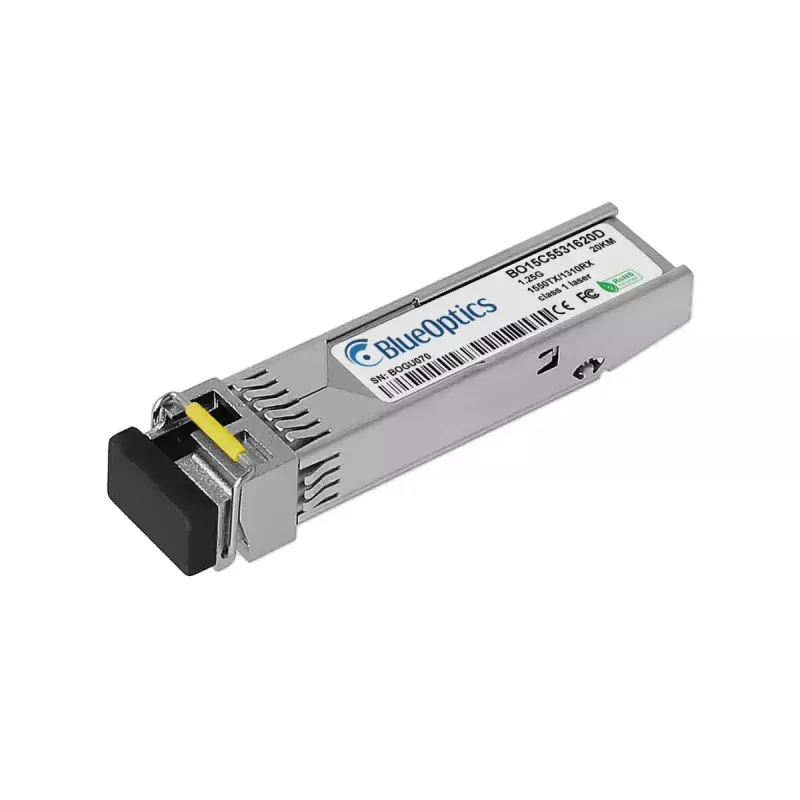

SFP siųstuvas-imtuvas BlueOptics SFPGLX20B15D-w-BO 1250 Mbit/s Skaidulinis

„BlueOptics SFPGLX20B15D-w-BO“ yra vieno prievado SFP skaidulinis siųstuvas-imtuvas, skirtas 1250 Mbit/s (1,25 Gbps) optiniams ryšiams. Jis naudoja SFP sąsają kompaktiškame sidabriniame korpuse ir sveria maždaug 20 g. Modulis palaiko vienmodžio skaidulo LC simplex jungtis ir įgyvendina 1000BASE‑BX‑D perdavimo schemą su atskiromis siuntimo ir priėmimo bangų ilgiais, tinkančiais taškas‑taškas skaiduliniams ryšiams iki 20 km atstumu, kai naudojama suderinama įranga.

Privalumai

Šis „BlueOptics“ SFP siųstuvas-imtuvas atitinka MSA SFP formos faktoriaus specifikacijas dėl elektrinio, mechaninio ir funkcinio suderinamumo su plačiu jungiklių, maršrutizatorių ir saugojimo sistemų asortimentu. Jis pagamintas iš pramoninės klasės optoelektroninių komponentų ir palaiko pilno duplekso optinį perdavimą per vienmodį skaidulą, užtikrindamas nuo trikdžių apsaugotus ryšius su maža vėlinimo trukme. Kompaktiškas SFP formos faktorius ir mažas svoris supaprastina karštąjį keitimą ir atsarginių dalių valdymą.

Tinka

• Gigabit Ethernet ir panašiems 1,25 Gbit/s optiniams ryšiams
• Taškas‑taškas vienmodžio skaidulo jungtims iki 20 km
• Jungiklių, maršrutizatorių, saugojimo sistemų ir siųstuvų-imtuvų tarpusavio sujungimui
• Aplinkoms, kuriose reikalingi MSA suderinami SFP moduliai ir LC simplex jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažo formos faktoriaus kištukinis)
• Maksimalus duomenų perdavimo greitis: 1250 Mbit/s (1,25 Gbps)
• Skaidulo tipas: vienmodis skaidulas
• Jungtis: LC simplex
• Perdavimo schema: 1000BASE‑BX‑D (atskiri Tx/Rx bangų ilgiai, pvz., 1310 nm Tx / 1550 nm Rx)
• Tipinis ryšio atstumas: iki 20 km (priklauso nuo skaidulo ir nuostolių biudžeto)
• Spalva: sidabrinė
• Svoris: apie 20 g

Kaip naudoti

Įstatykite SFP siųstuvą-imtuvą į suderinamą SFP lizdą jungiklyje, maršrutizatoriuje ar siųstuvo korpuse, kai pagrindinis įrenginys yra įjungtas, laikydamiesi gamintojo karštojo keitimo gairių. Prijunkite LC simplex vienmodžio skaidulo laidą prie modulio jungties, užtikrindami teisingą poliškumą tarp siuntimo ir priėmimo galų. Patikrinkite, ar pagrindinė įranga palaiko 1000BASE‑BX‑D ir ar sukonfigūruoti reikalingi optiniai arba gamintojo užrakinimo nustatymai. Stebėkite ryšio būsenos LED indikatorius pagrindiniame įrenginyje, kad patvirtintumėte sėkmingą sinchronizaciją.

Rekomendacijos

Patikimam veikimui naudokite vienmodžio LC laidus ir užtikrinkite bangų ilgių bei nuostolių biudžeto suderinamumą nuo galo iki galo. Jei pagrindinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite stebėjimą, kad galėtumėte sekti maitinimo įtampą, lazerio poslinkio srovę, optinę siuntimo/priėmimo galią ir modulio temperatūrą. Laikykite atsarginius modulius antistatinėje pakuotėje ir venkite skaidulo galų užteršimo – prieš jungdami nuvalykite jungtis, kad užtikrintumėte optimalią signalo kokybę.
