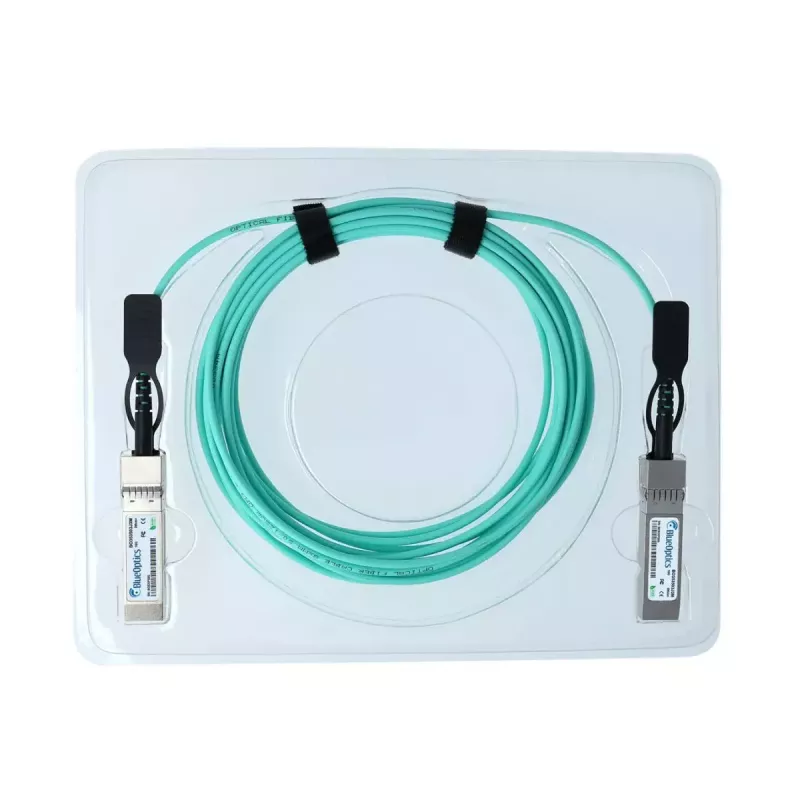

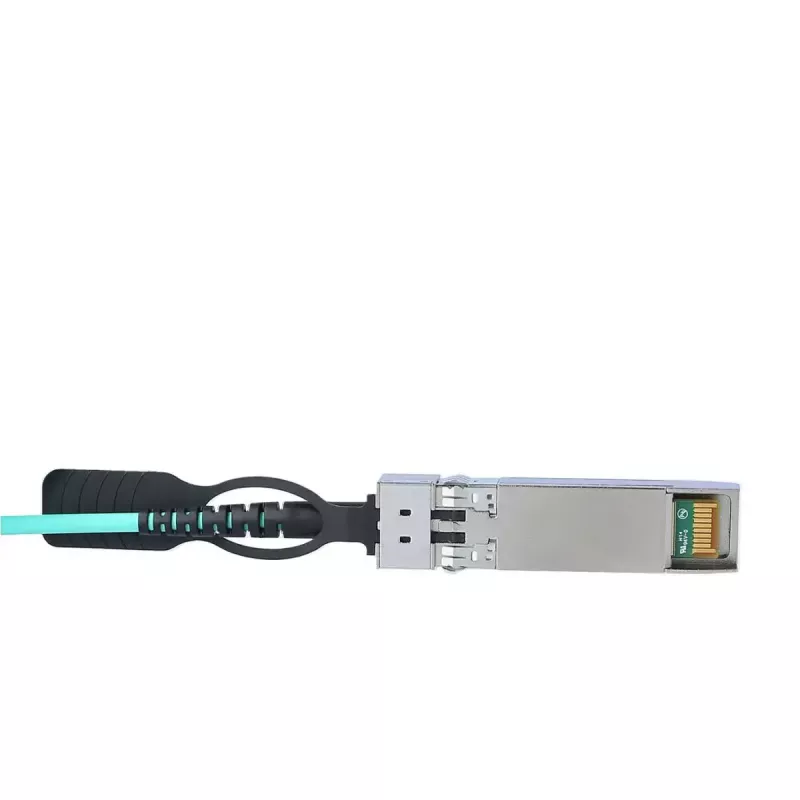

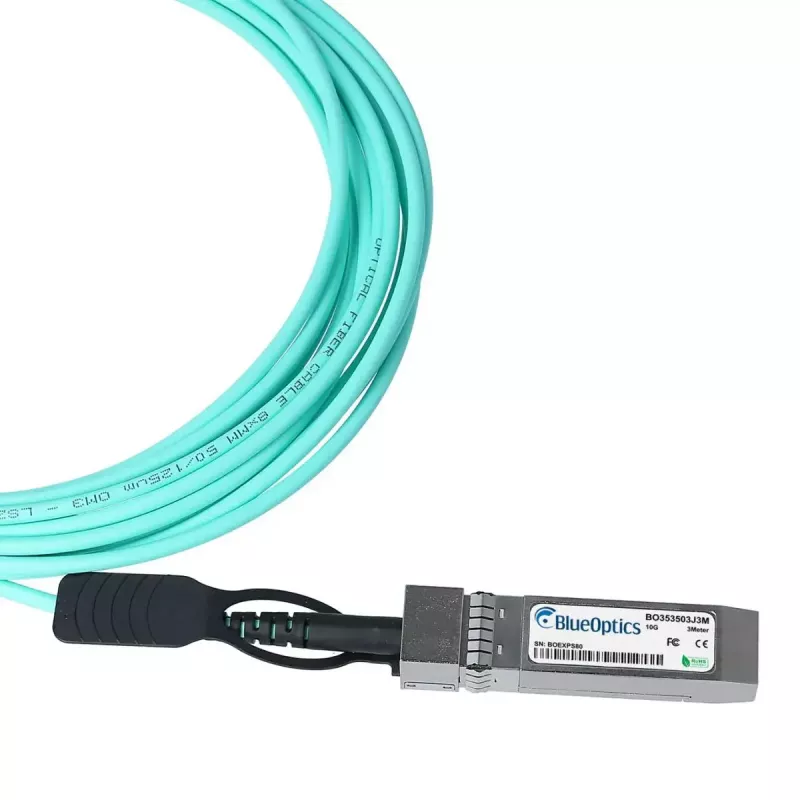

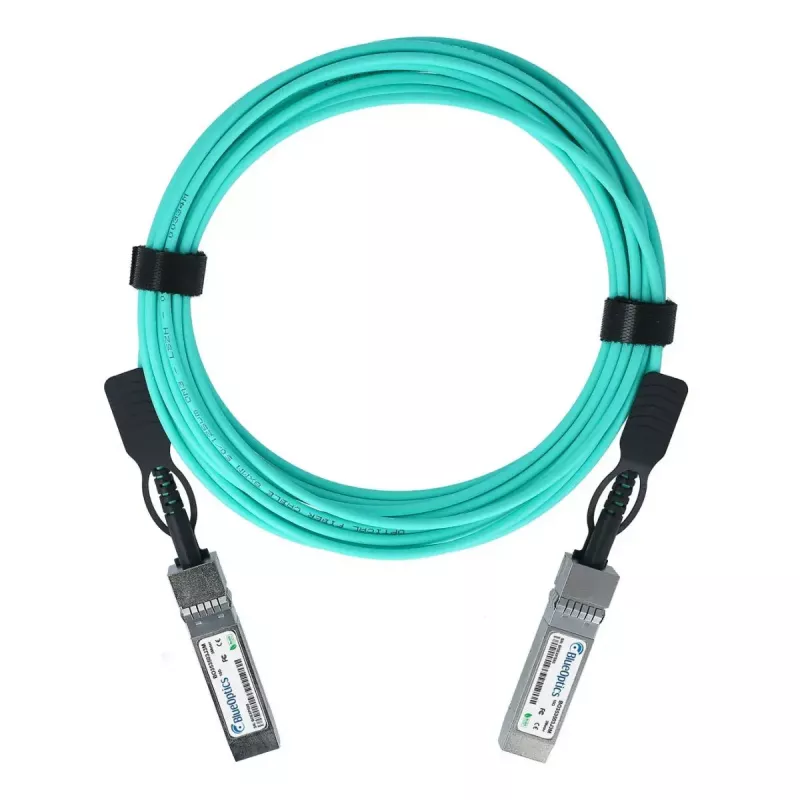

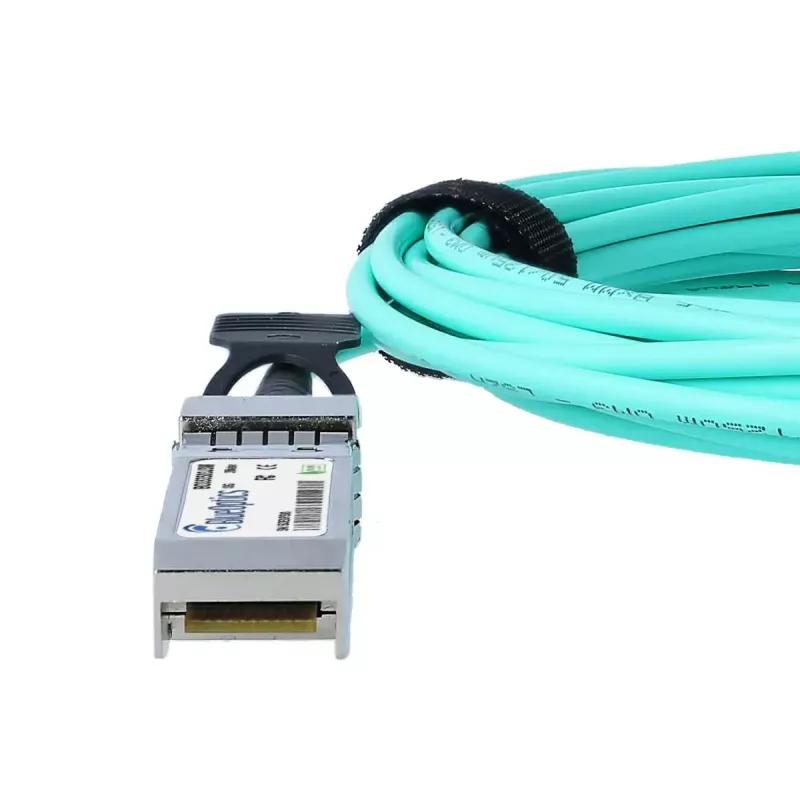

Aktyvus optinis SFP+ kabelis BlueOptics SFP-AOC-10G-20M-PS-BO 20 m, vyriškas/vyriškas

BlueOptics SFP-AOC-10G-20M-PS-BO yra 20 metrų aktyvus optinis SFP+ kabelis (AOC) su SFP+ vyriškais jungtimis abiejuose galuose. Sukurtas 10GBASE-SR trumpojo nuotolio jungtims per daugiamodį šviesolaidį, šis iš anksto surinktas AOC integruoja optinius siųstuvus ir imtuvus kabelio galuose, užtikrindamas tiesioginį SFP+ prie SFP+ ryšį be atskirų siųstuvų-imtuvų. Kabelis skirtas didelės spartos Ethernet, Fibre Channel over Ethernet ar SDH/SONET programoms iki 10 Gbit/s spartos 20 m atstumu ir atitinka MSA suderinamą SFP+ AOC formos faktorių bei signalizacijos konvencijas.

Privalumai

Šis BlueOptics 20 m SFP+ AOC pasižymi mažomis energijos sąnaudomis ir atsparumu elektromagnetiniams trikdžiams dėl optinio perdavimo. Iš anksto užbaigtas dizainas pašalina papildomų laidų ir jungčių valymo poreikį, susijusį su atskiru šviesolaidžio sujungimu, supaprastindamas montavimą ir sumažindamas galimą slopinimą. Gaminys pagamintas pagal pramonės MSA standartus ir palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), suteikiantį realaus laiko informaciją apie įtampą, temperatūrą, lazerio poslinkį ir optinę galią, jei pagrindinė įranga šias funkcijas palaiko.

Tinkamas naudoti

• 10 Gbit/s trumpojo nuotolio jungtims tarp jungiklių ir serverių duomenų centruose
• Sandėliavimo tinklo (SAN) jungtims ir saugojimo sistemų prijungimui, palaikančiam 10GBASE-SR
• Didelės spartos jungtims tarp maršrutizatorių, stovo viršaus jungiklių ir agregavimo įrangos
• Aplinkose, kuriose reikalingos mažos vėlinimo optinės jungtys, atsparios elektromagnetiniams trikdžiams

Pagrindinės specifikacijos

• Formos faktorius: SFP+ prie SFP+ aktyvus optinis kabelis
• Maksimali duomenų sparta: iki 10 Gbit/s
• Nominalus atstumas: 20 metrų per daugiamodį šviesolaidį (10GBASE-SR)
• Jungties tipas: SFP+ vyriška abiejuose galuose
• Stebėjimas: DDM/DOM suderinamas su SFF-8472 (jei palaiko pagrindinė įranga)
• Perdavimo terpė: daugiamodis šviesolaidis su integruotais optiniais siųstuvais-imtuvais
• Atitiktis: MSA SFP+ AOC mechaninis/elektrinis/funkcinis atitikimas; nurodyta RoHS ir CE

Kaip naudoti

Įdėkite BlueOptics SFP+ AOC į atitinkamus SFP+ prievadus tinklo įrenginiuose, kol užraktas užsifiksuos. Įsitikinkite, kad pagrindiniai įrenginiai palaiko SFP+ AOC modulius ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą įrenginio valdymo sąsajoje, kad gautumėte diagnostikos duomenis. Nereikia jokių papildomų laidų ar siųstuvų-imtuvų; tiesiog nutieskite iš anksto surinktą kabelį, vengdami aštrių lenkimų, ir pritvirtinkite, kad sumažintumėte įtempimą jungtyse.

Rekomendacijos

Kad veikimas būtų patikimas, venkite aštrių lenkimų ir per didelės tempimo jėgos ant kabelio, laikykitės rekomenduojamo lenkimo spindulio daugiamodžiam šviesolaidžiui ir įsitikinkite, kad prievadai yra išjungti arba laikomasi pagrindinės įrangos nurodymų įdedant ar išimant AOC. Patikrinkite suderinamumą su tikslinės įrangos programine įranga ir įjunkite stebėjimo funkcijas tik jei jas palaiko įranga. Naudokite AOC nurodytomis aplinkos sąlygomis ir laikykite švarius bei be dulkių prievadų plotus jungiant ar atjungiant.
