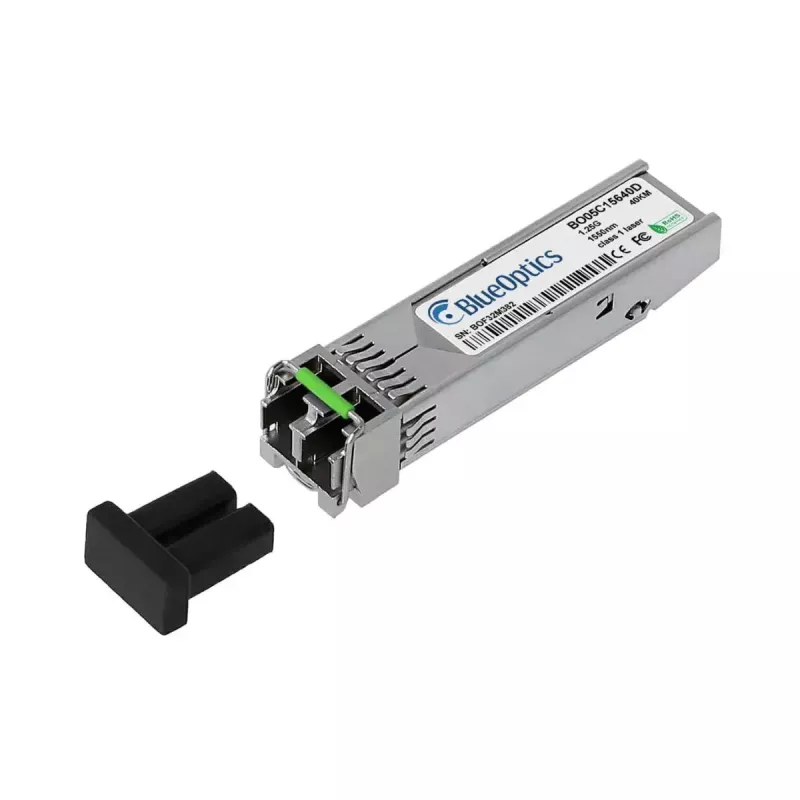

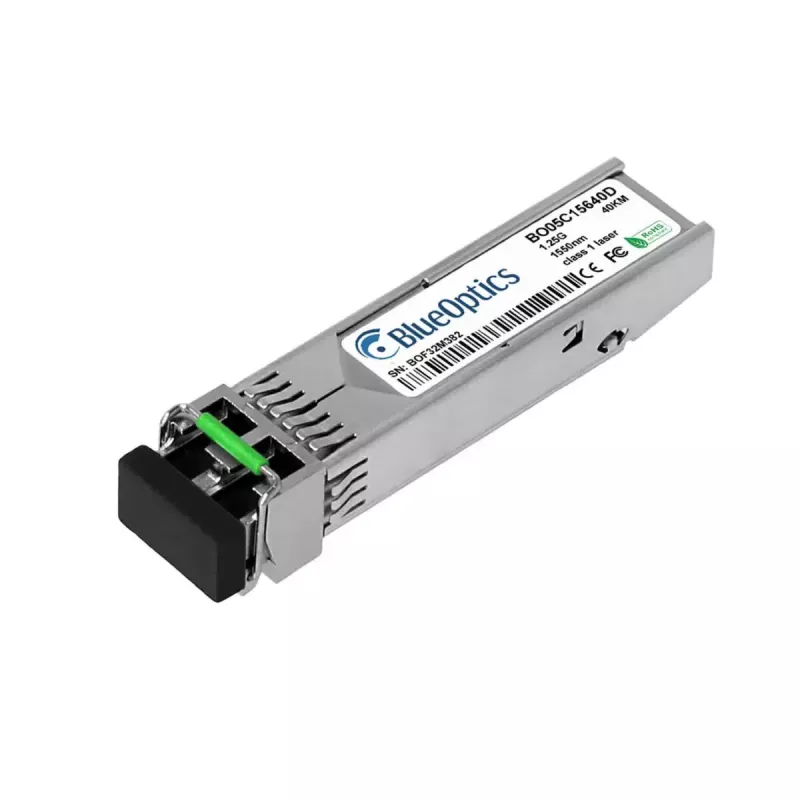

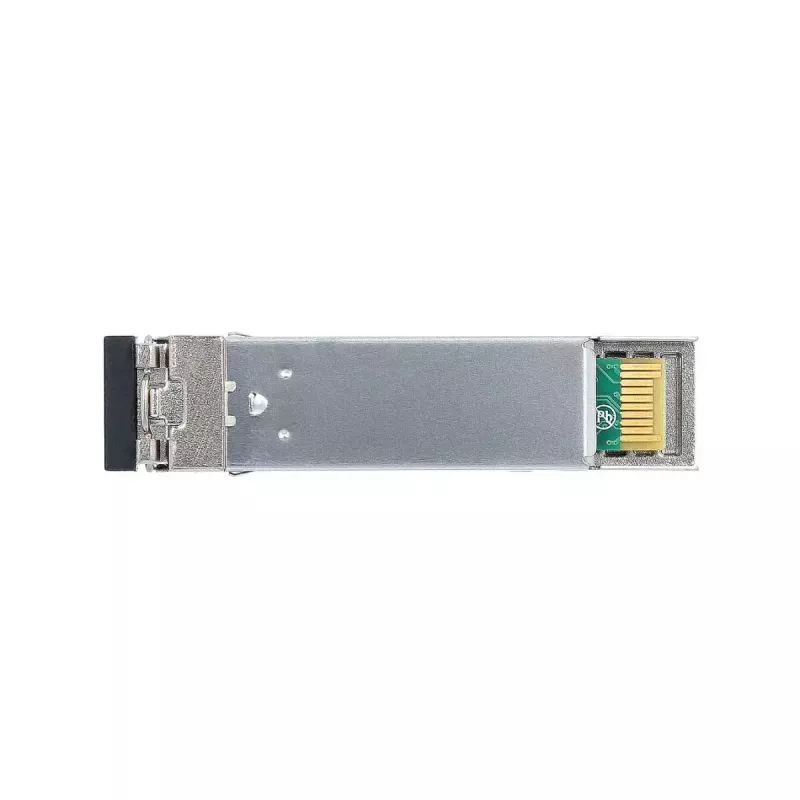

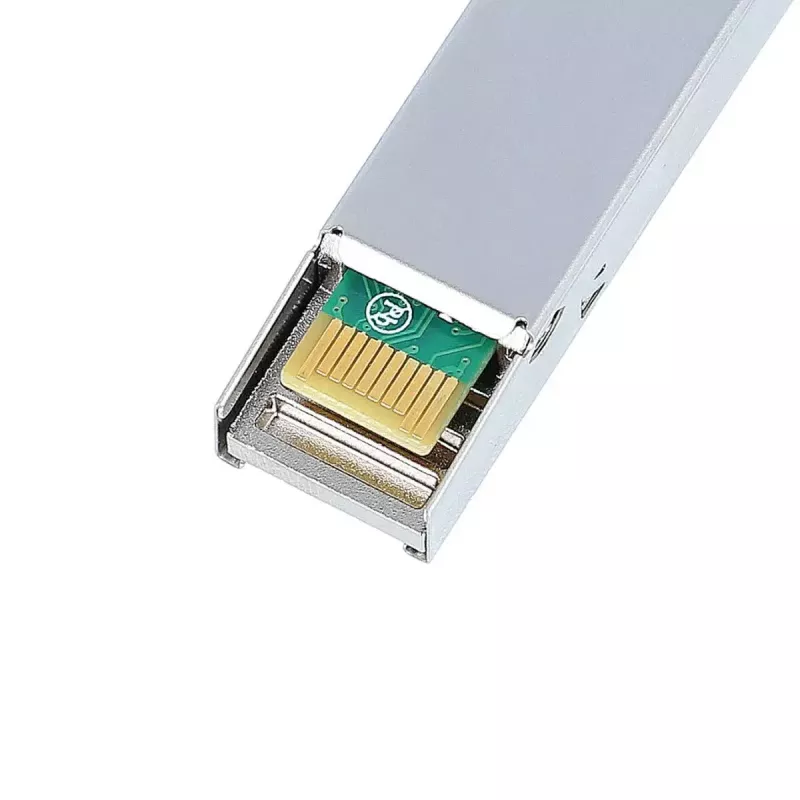

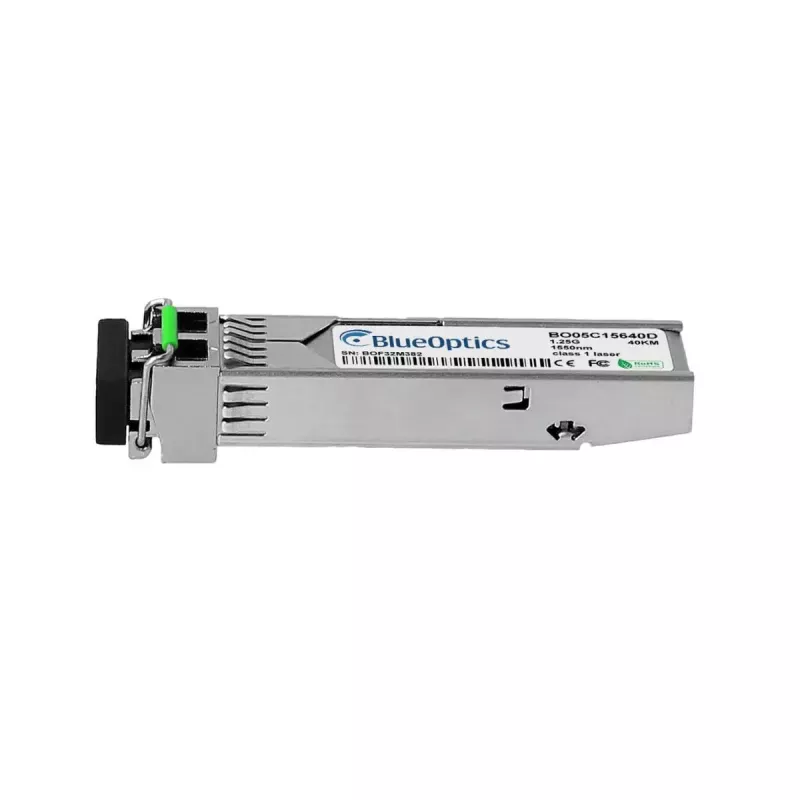

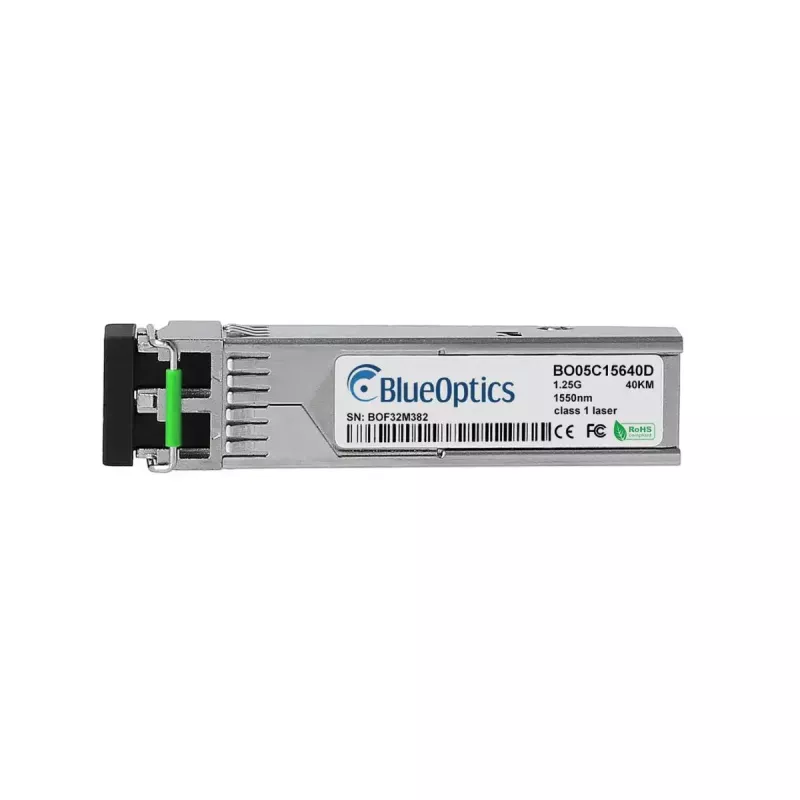

SFP siųstuvas-imtuvas BlueOptics S-SFP-GE-LH40-SM1550-BO 40000 m

„BlueOptics S-SFP-GE-LH40-SM1550-BO“ yra vienmodis SFP modulis, skirtas ilgų nuotolių optiniam duomenų perdavimui iki 40 000 metrų. Jis pagamintas aliumininiame korpuse, sveria apie 40 g, atitinka 1000BASE-EX specifikacijas, naudoja LC dvipusę jungtį ir veikia 1550 nm bangos ilgiu tiek siuntimo, tiek priėmimo kanaluose. Modulis atitinka MSA formos faktorių ir palaiko skaitmeninę diagnostiką (DDM/DOM), jei tai leidžia pagrindinė įranga.

Pritaikymas

Šis „BlueOptics“ SFP modulis užtikrina ilgą nuotolį vienmodžiams šviesolaidžiams, stabilų optinį signalą 1550 nm dažniu, o aliumininis korpusas derina lengvumą su mechanine apsauga. Modulis pagamintas pagal pramonės MSA standartus ir yra suderinamas su pagrindinėmis tinklo platformomis, palaikančiomis 1000BASE-EX SFP modulius. Integruota skaitmeninė diagnostika (jei palaikoma pagrindinės įrangos) leidžia realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą ir priimamą galią bei temperatūrą.

Pagrindinės techninės specifikacijos

• Tipas: 1000BASE-EX SFP
• Šviesolaidžio tipas: vienmodis (SM)
• Maksimalus atstumas: 40 km (40000 m)
• Bangos ilgis: 1550 nm (Tx/Rx)

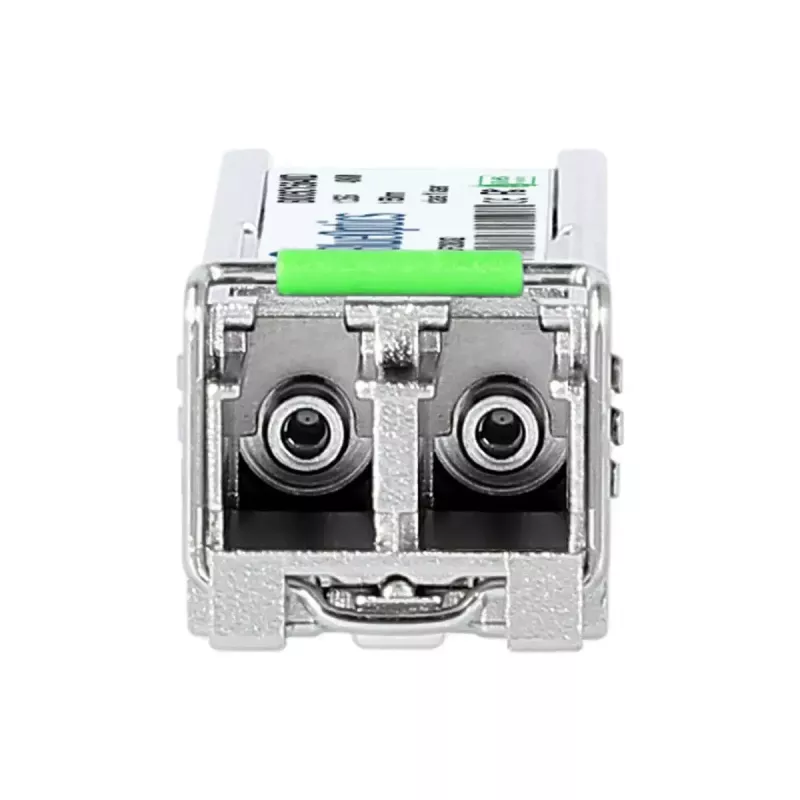

• Jungtis: LC dvipusė
• Korpusas: aliuminis
• Svoris: ~40 g
• DDM/DOM: palaikoma (priklausomai nuo pagrindinės įrangos)
• Atitiktis: MSA standartas

Naudojimas

Įdiekite SFP modulį į suderinamą SFP lizdą jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje, vadovaudamiesi gamintojo karštojo prijungimo instrukcijomis. Naudokite LC dvipusį vienmodį šviesolaidžio kabelį ryšiui su nuotoliniu moduliu; užtikrinkite teisingą Tx/Rx orientaciją. Patikrinkite ryšio būseną pagrindinės įrangos valdymo sąsajoje ir, jei galima, įjunkite arba užklauskite DDM/DOM, kad stebėtumėte optinius ir elektrinius parametrus. Prieš diegdami įsitikinkite, kad pagrindinė įranga oficialiai palaiko 1000BASE-EX SFP modulius ir kad gamintojo suderinamumo patikros yra atliktos.

Rekomendacijos

Kad veikimas būtų optimalus, naudokite ilgiems nuotoliams skirtą vienmodį šviesolaidį, laikykite jungtis švarias, o kai moduliai neprijungti, naudokite apsauginius dangtelius. Po įdiegimo patikrinkite DDM rodmenis, kad įsitikintumėte, jog siunčiamos ir priimamos galios lygiai atitinka lūkesčius; jei kyla ryšio problemų, patikrinkite pagrindinės įrangos suderinamumo sąrašą.
