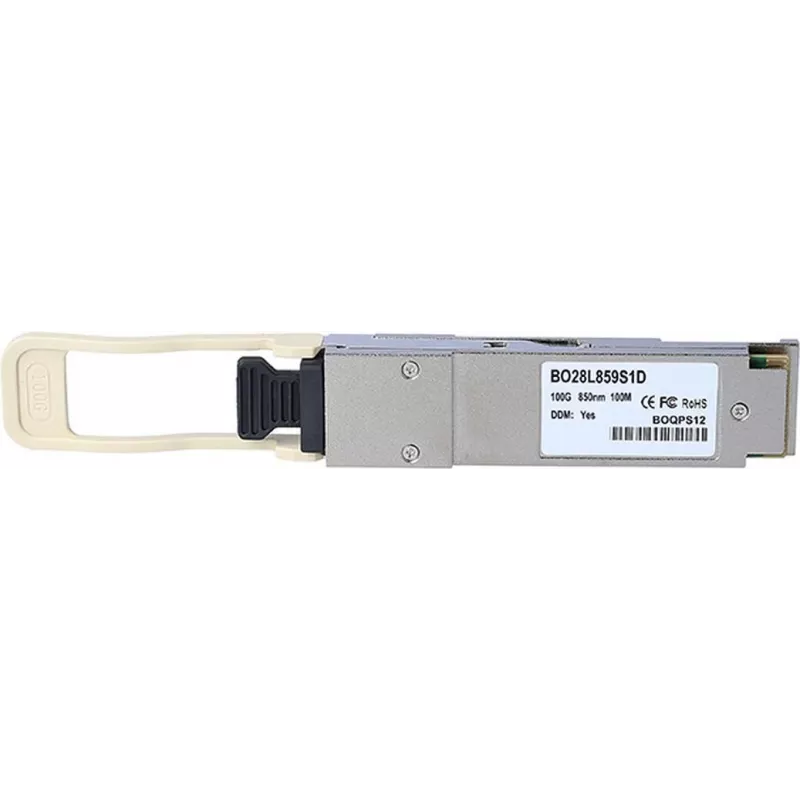

Transceiver CBO QSFP28-100G-SR4 Šviesolaidinis 100G

„CBO QSFP28-100G-SR4“ yra trumpojo nuotolio QSFP28 modulis, skirtas 100G eterneto ryšiams per daugiamodį šviesolaidį. Jis sujungia keturis 25 Gbps kanalus į vieną QSFP28 formos faktorių, užtikrindamas didelio tankio jungtis komutatoriuose, maršrutizatoriuose ir duomenų centrų įrangoje. Šis siųstuvas-imtuvas idealiai tinka trumpo nuotolio daugiamodžio šviesolaidžio jungtims ir lengvai integruojamas į esamą infrastruktūrą, nes yra suderinamas su standartinėmis QSFP28 sąsajomis.

Privalumai

Modulis palaiko 100 Gbps duomenų perdavimo spartą, naudodamas keturis nepriklausomus 25 Gbps kanalus, kas leidžia efektyviai didinti pralaidumą kompaktiškame korpuse. Dėl suderinamumo su daugiamodžiu šviesolaidžiu jį galima lengvai diegti esamuose tinkluose. „Plug-and-play“ QSFP28 konstrukcija užtikrina greitą montavimą ir keitimą be specialių įrankių, o signalo vientisumas išlieka aukštas net ir trumpuose ryšiuose.

Kur naudojamas

• 100G eterneto jungtims duomenų centrų „top-of-rack“ ir „leaf-spine“ architektūrose
• Trumpo nuotolio daugiamodžio šviesolaidžio jungtims tarp komutatorių ir maršrutizatorių
• Didelio tankio agregavimo prievaduose, kur reikalingas QSFP28 formos faktorius
• Perėjimui nuo mažesnės spartos siųstuvų-imtuvų prie 100G įrangos

Pagrindinės techninės specifikacijos

• Formos faktorius: QSFP28 (keturi 25G kanalai)
• Duomenų sparta: 100 Gbps bendra
• Laikmenos tipas: Daugiamodis šviesolaidis (trumpas nuotolis SR4)
• Optinė sąsaja: MPO/MTP jungtis, skirta 4 kanalų lygiagrečiai optikai
• Tipinis atstumas: Optimizuotas trumpiems atstumams per daugiamodį šviesolaidį
• Paskirtis: 100G eterneto tinklai

Naudojimo instrukcija

Įstatykite modulį į suderinamą QSFP28 prievadą komutatoriuje ar maršrutizatoriuje, kol jis užsifiksuos. Prijunkite daugiamodį MPO/MTP šviesolaidžio kabelį prie modulio optinės sąsajos, užtikrindami teisingą poliškumą ir kanalų atitikimą. Patikrinkite ryšio būseną ir spartą pagrindiniame įrenginyje, o jei palaikoma – stebėkite prievado diagnostiką. Norėdami išimti modulį, atlaisvinkite fiksatorių ir traukite tiesiai, kad nepažeistumėte prievado.

Rekomendacijos

Naudokite daugiamodį šviesolaidį, sertifikuotą trumpo nuotolio 100G programoms, ir palaikykite švarius jungčių galus, kad užtikrintumėte optimalų veikimą. Derinkite šviesolaidžio tipą ir kabelio struktūrą prie modulio SR4 specifikacijos bei vadovaukitės įrangos gamintojo rekomendacijomis dėl suderinamumo ir programinės įrangos versijų.
