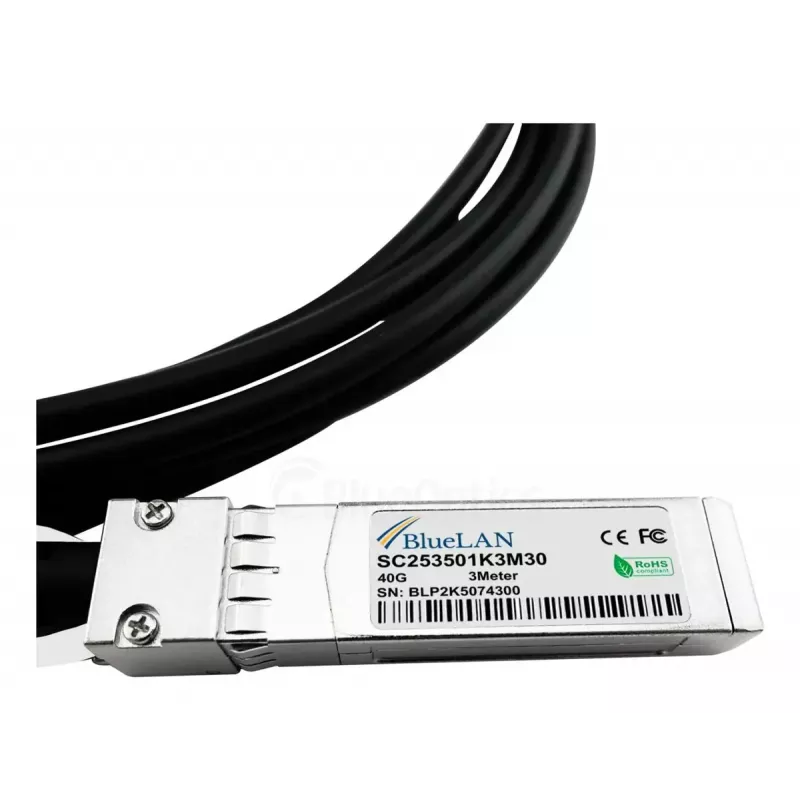

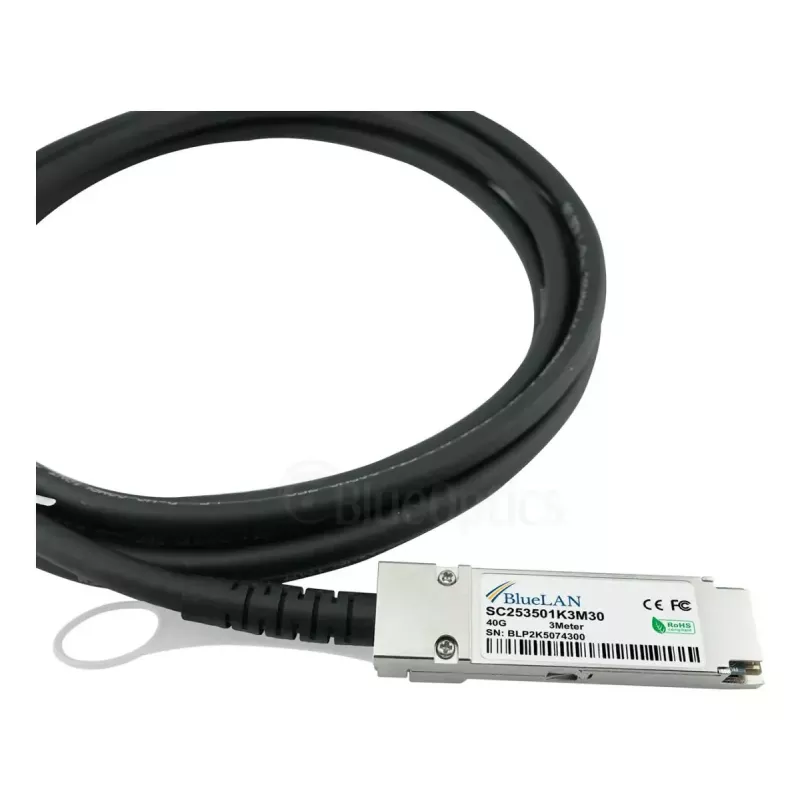

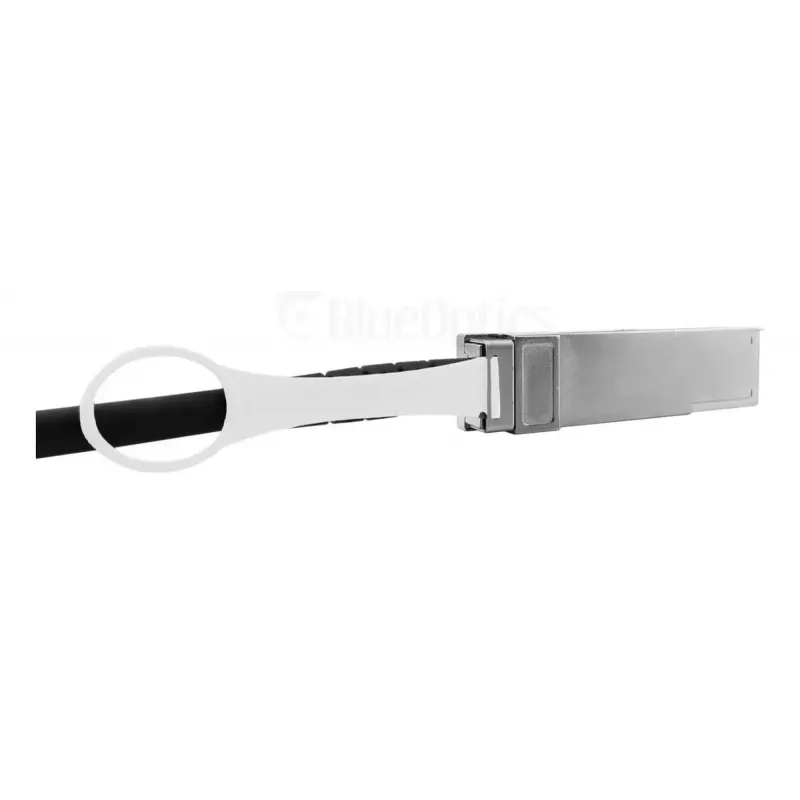

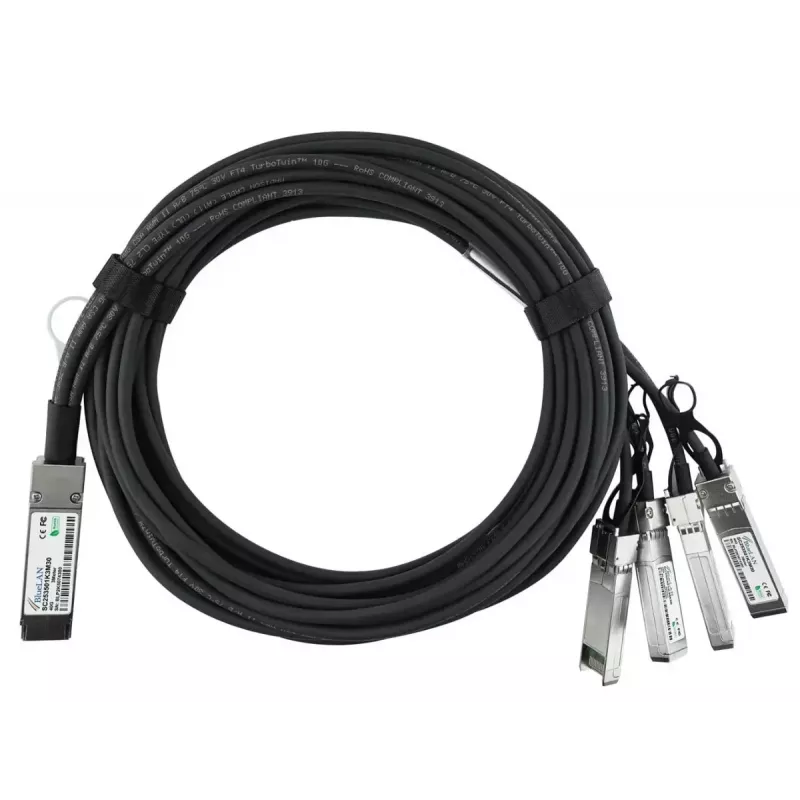

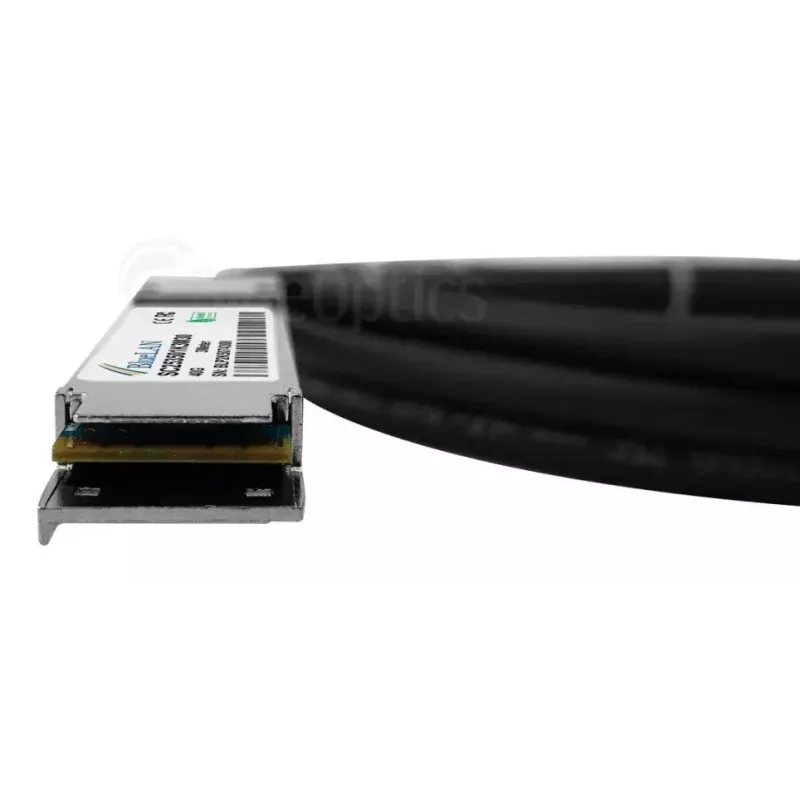

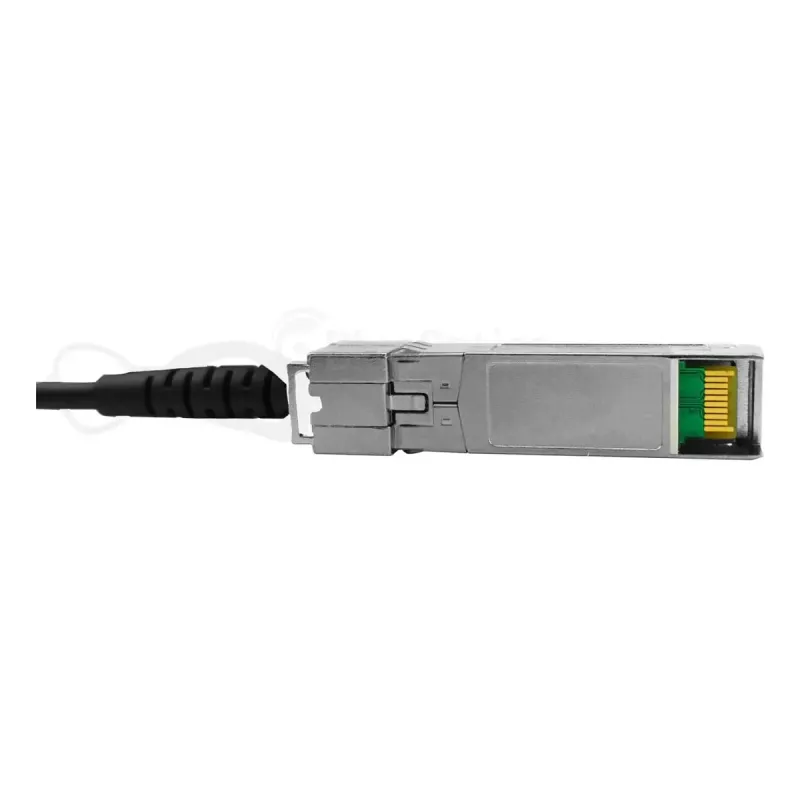

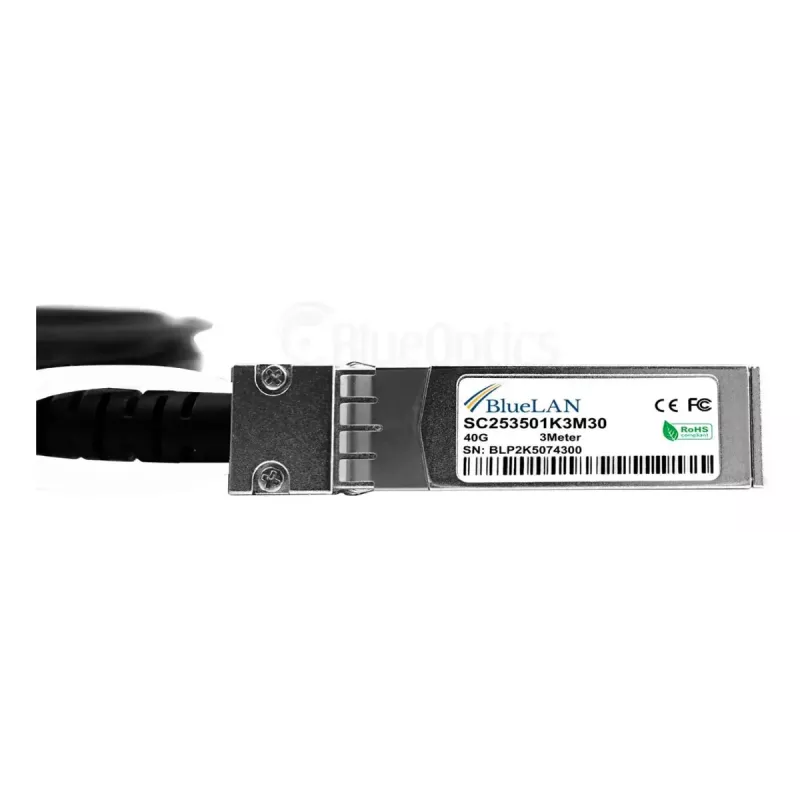

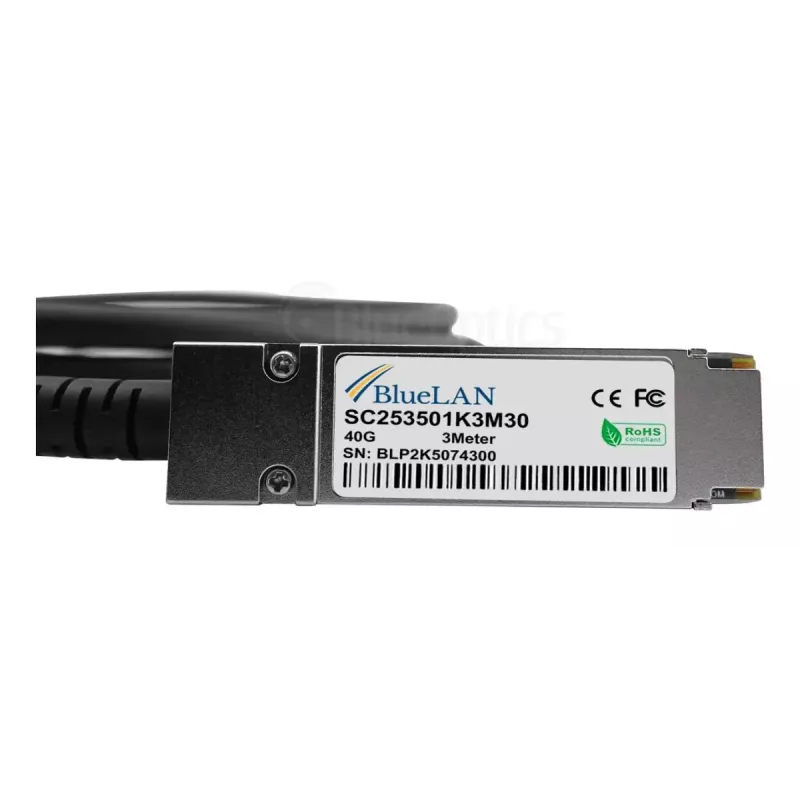

BlueOptics QSFP-4SFP10G-CU5M-HU-BL pasyvus varinis DAC kabelis 5m QSFP į 4xSFP+

„BlueOptics QSFP-4SFP10G-CU5M-HU-BL“ yra 5 metrų ilgio tiesioginio prijungimo varinis kabelis (DAC), skirtas didelės spartos trumpų nuotolių sujungimams duomenų centruose. Viename gale yra QSFP kištukas, kitame – keturi SFP+ kištukai. Kabelis palaiko 40GBase-CR4 ir 4x10GBase-CR elektros perdavimo standartus, užtikrina mažą delsą ir minimalų energijos suvartojimą. Tai pasyvus twinax varinis kabelis su 26 AWG laidininkais, tinkamas jungti jungiklius, maršrutizatorius, saugojimo sistemas ir kitą tinklo įrangą, kuri palaiko QSFP į 4xSFP+ DAC.

Privalumai

Šis DAC kabelis leidžia pasiekti 40 Gbps agreguotą ryšį arba keturis atskirus 10 Gbps kanalus su labai mažu energijos suvartojimu ir vėlinimu. Atitinka MSA standartus, užtikrina patikimą mechaninį fiksavimą ir yra ekonomiška alternatyva aktyviems ar optiniams siųstuvams trumpiems atstumams.

Kur naudoti

• Jungti QSFP prievadus prie kelių SFP+ prievadų tame pačiame stove ar gretimuose stovuose
• 40GBase-CR4 agreguotiems ryšiams arba skaidymui į 4x10GBase-CR kanalus
• Didelio tankio jungiklių tarpusavio arba jungiklių-serverių sujungimams duomenų centruose
• Fibre Channel per Ethernet (FCoE) ir InfiniBand trumpo nuotolio jungtims, kai palaikomi pasyvūs DAC

Pagrindinės specifikacijos

• Ilgis: 5 metrai
• Jungtys: 1x QSFP (kištukas) į 4x SFP+ (kištukas)
• Palaikomi perdavimo režimai: 40GBase-CR4 ir 4x10GBase-CR elektros linijos
• Kabelio tipas: Pasyvus twinax varinis
• Laidininko skerspjūvis: 26 AWG
• Energijos suvartojimas: labai mažas (pasyvus, apie 0,1 W)
• Atitiktis: MSA suderinamos mechaninės ir elektrinės specifikacijos

Naudojimo instrukcija

Prieš montuodami įsitikinkite, kad abu įrenginiai palaiko pasyvų QSFP į 4xSFP+ DAC ir programinė įranga neblokuoja trečiųjų šalių kabelių. Įstatykite QSFP kištuką į QSFP prievadą, o SFP+ kištukus į atitinkamus SFP+ prievadus, kol užsifiksuos. Venkite aštrių lenkimų ir mechaninių apkrovų, laikykitės rekomenduojamo lenkimo spindulio. Konfigūruokite prievadus kaip agreguotą 40G arba atskirus 10G kanalus.

Rekomendacijos

Naudokite šį pasyvų 5 m DAC tik trumpiems atstumams (tame pačiame stove ar gretimuose). Nenaudokite, jei reikalingas aktyvus signalo apdorojimas. Reguliariai tikrinkite jungtis dėl dulkių ir susidėvėjimo, venkite per didelio lenkimo ar tempimo.
