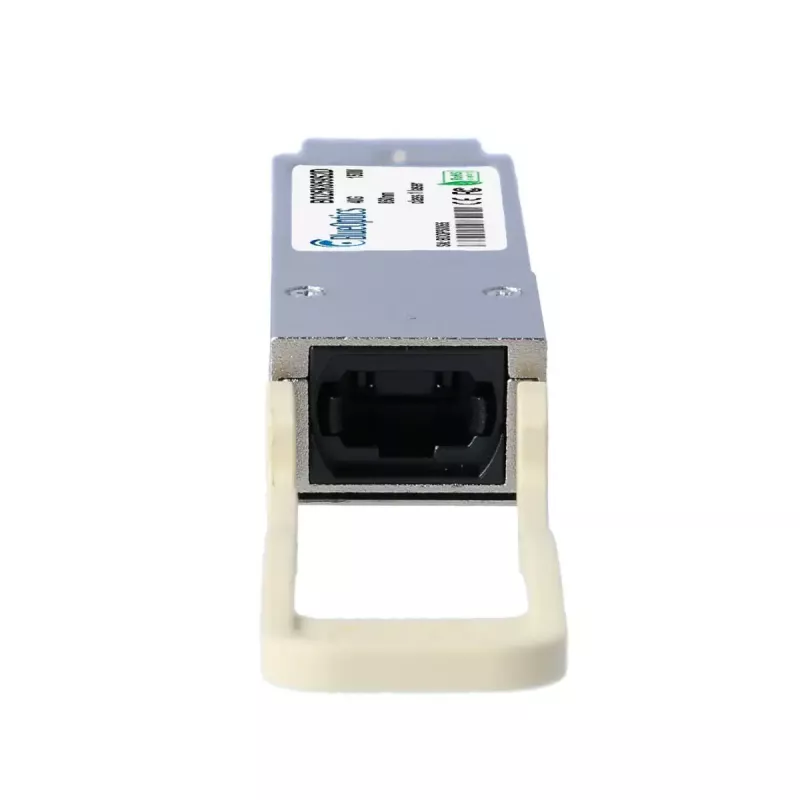

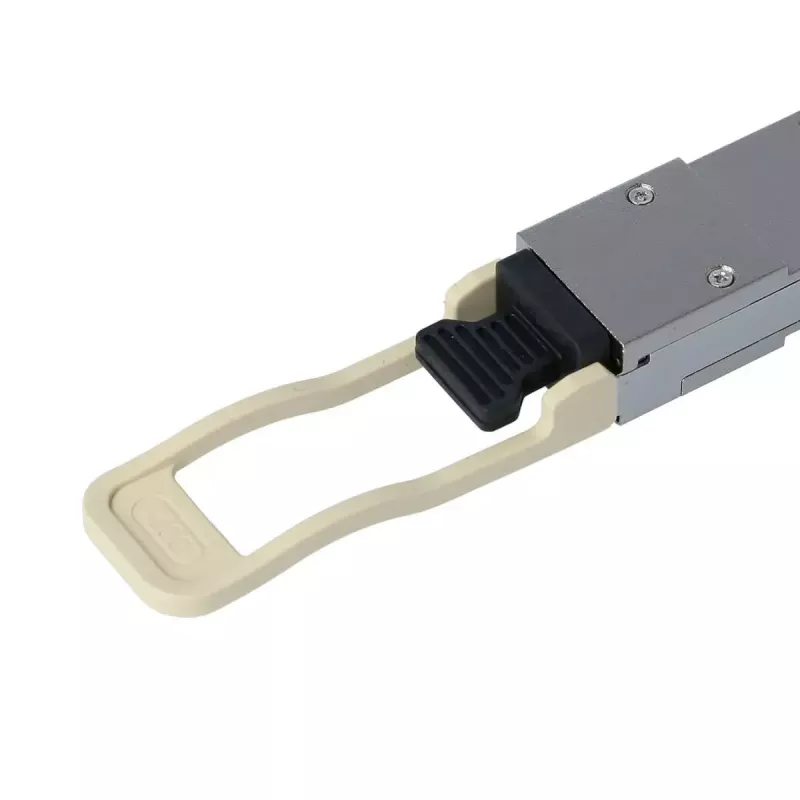

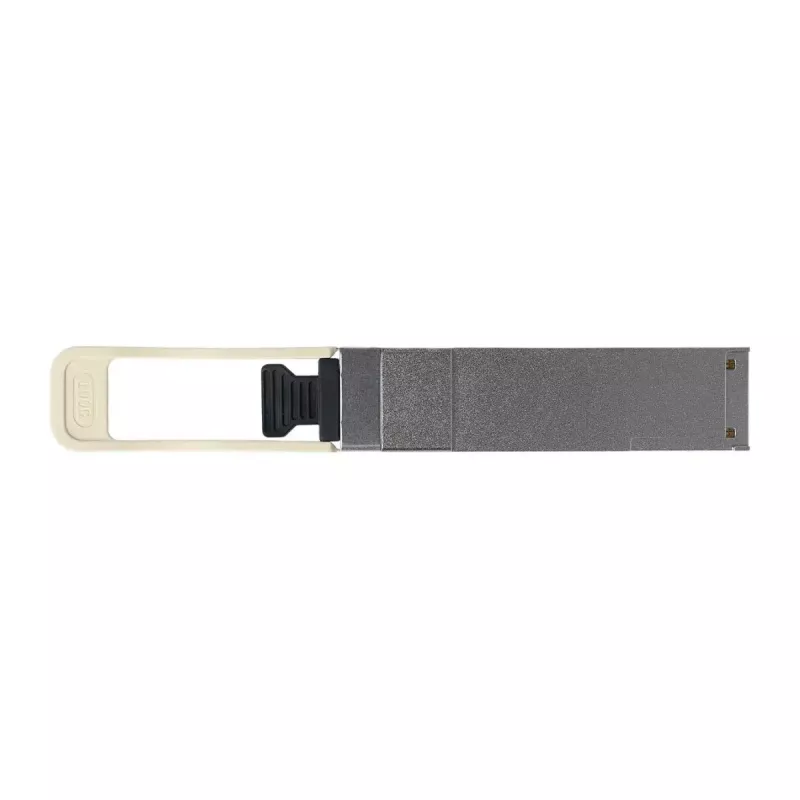

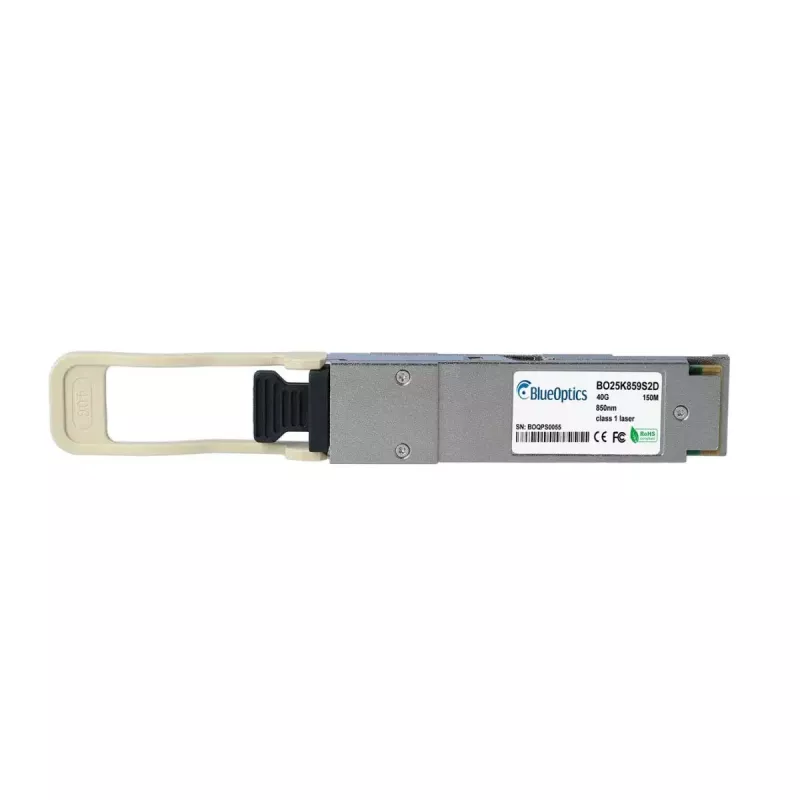

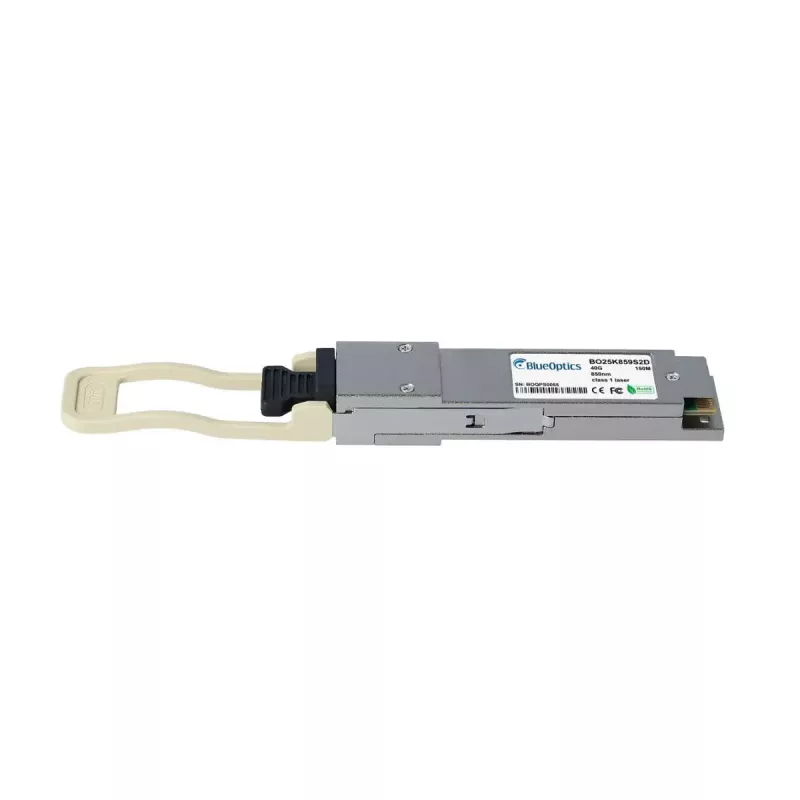

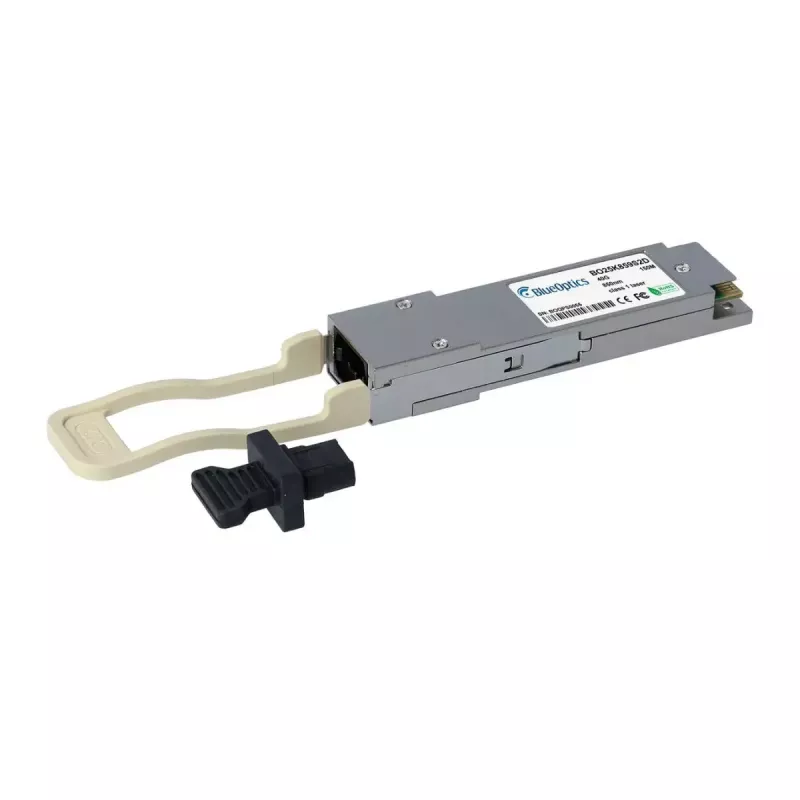

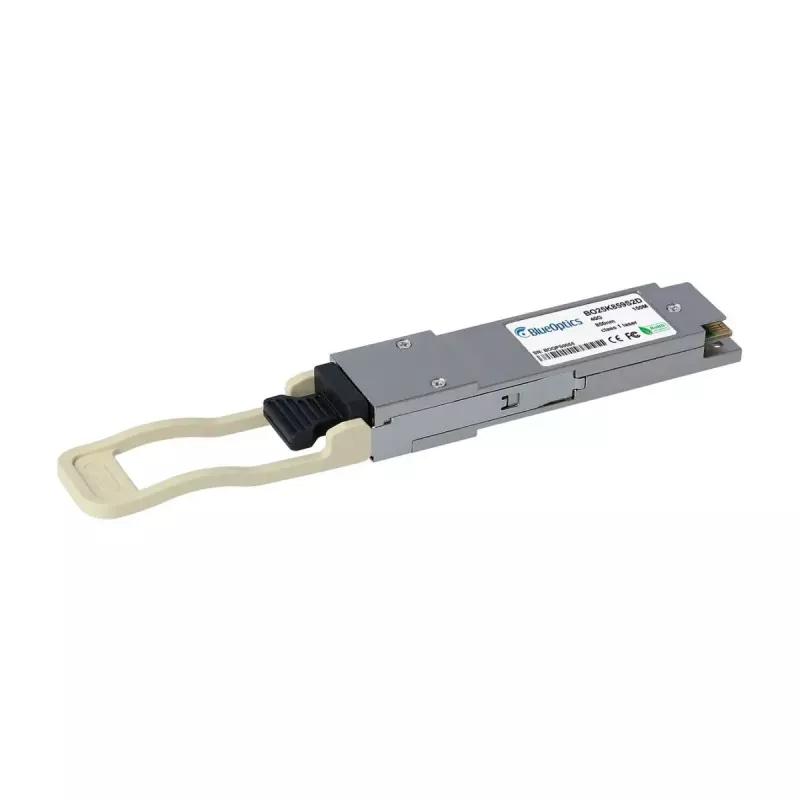

QSFP siųstuvas-imtuvas BlueOptics QSFP-40G-ISR4-BO 40000 Mbit/s 850 nm

„BlueOptics QSFP-40G-ISR4-BO“ yra QSFP formato optimis siųstuvas-imtuvas, skirtas 40 Gbit/s duomenų perdavimui daugiamodžiu šviesolaidžiu. Veikia 850 nm bangos ilgiu ir naudoja MPO/MTP suderinamą optimę sąsają. Šis kompaktiškas modulis (apie 20 g) palaiko 40GBASE-SR4 standartą ir tinka QSFP prievadams, atitinkantiems MSA elektrinius ir mechaninius reikalavimus. Jis skirtas naudoti tinklo įrangoje, kuri palaiko QSFP 40G SR4 siųstuvus-imtuvus, ir teikia skaitmeninės diagnostikos (DDM/DOM) funkcijas, jei jas palaiko pagrindinis įrenginys.

Privalumai

Modulis užtikrina 40 Gbit/s agreguotą pralaidumą QSFP formos faktoriuje, įgalindamas vienu metu siųsti ir priimti kanalus per daugiamodį šviesolaidį. Atitiktis MSA QSFP standartams garantuoja mechaninį ir elektrinį suderinamumą su daugybe jungiklių, maršrutizatorių ir saugojimo sistemų. Siųstuvas-imtuvas palaiko optimės diagnostikos ataskaitas (DDM/DOM), leidžiančias stebėti maitinimo įtampą, lazerio poslinkio srovę, optimę išėjimo ir įėjimo galią bei temperatūrą, padedant nuotolinei priežiūrai ir gedimų analizei.

Pagrindinės techninės specifikacijos

• Duomenų sparta: 40 Gbit/s
• Bangos ilgis: 850 nm
• Šviesolaidžio tipas: Daugiamodis (MMF)
• Sąsaja: MPO/MTP (12 gyslų)
• Maksimalus atstumas: 150 m (OM3) / 300 m (OM4)
• Formos faktorius: QSFP
• DDM/DOM: Taip
• Svoris: ~20 g

Kaip naudoti

Įstatykite „BlueOptics QSFP-40G-ISR4-BO“ į suderinamą QSFP prievadą jungiklyje, maršrutizatoriuje ar serveryje, laikydamiesi gamintojo karštojo prijungimo ir tvarkymo nurodymų. Prijunkite daugiamodžius MPO/MTP pataisymo laidus arba išsišakojimo kabelius pagal 40GBASE-SR4 kanalų priskyrimą ir užtikrinkite, kad šviesolaidžio poliškumas bei kontaktų išdėstymas atitiktų prijungtą įrangą. Patikrinkite, ar pagrindinis įrenginys atpažįsta siųstuvą-imtuvą, ir, jei reikia, įjunkite arba nuskaitykite DDM/DOM parametrus per valdymo sąsają, kad stebėtumėte veikimo būseną.

Rekomendacijos

Naudokite aukštos kokybės daugiamodį šviesolaidį (OM3/OM4 arba pagal jūsų tinklo projektą) ir MPO/MTP kabelius, sertifikuotus 40G veikimui. Įsitikinkite, kad pagrindinis įrenginys palaiko QSFP SR4 modulius ir, jei reikalinga nuotolinė diagnostika, patikrinkite DDM/DOM palaikymą. Montuodami laikykitės ESD atsargumo priemonių ir gamintojo tvarkymo nurodymų, o nenaudojamą modulį laikykite švarioje, sausoje aplinkoje.
