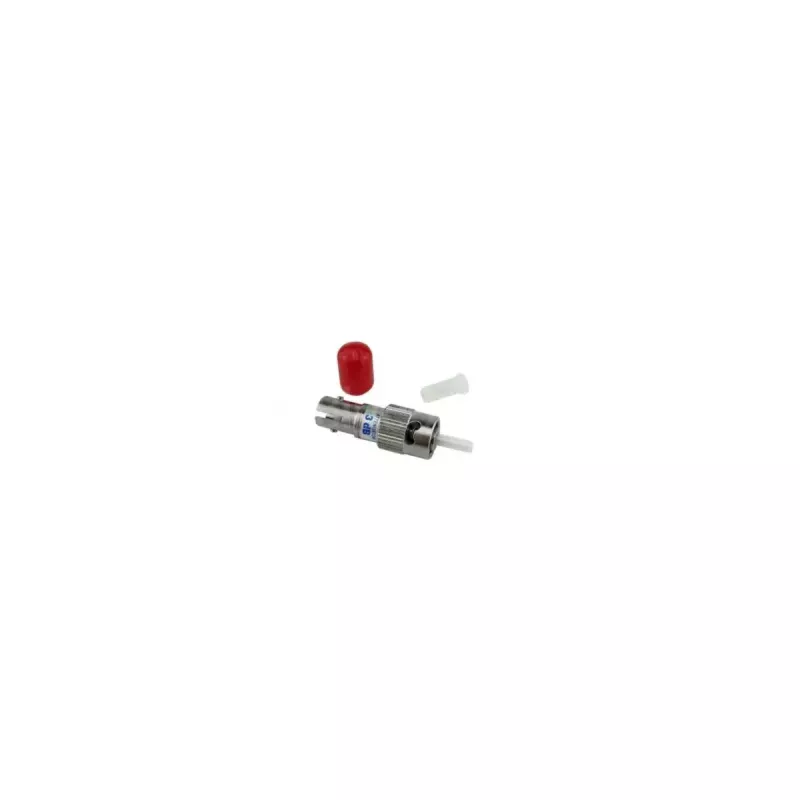

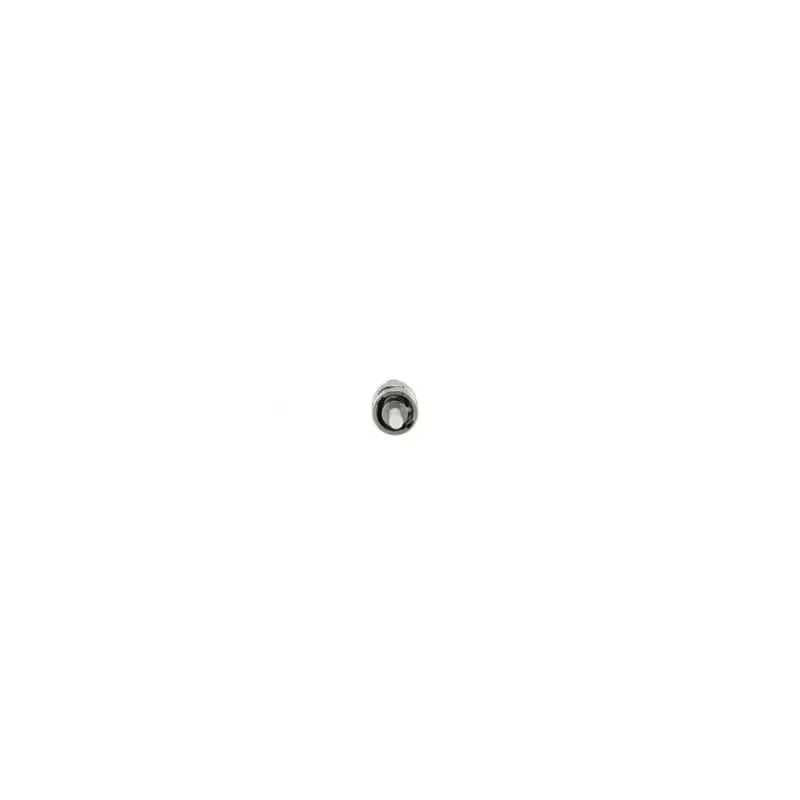

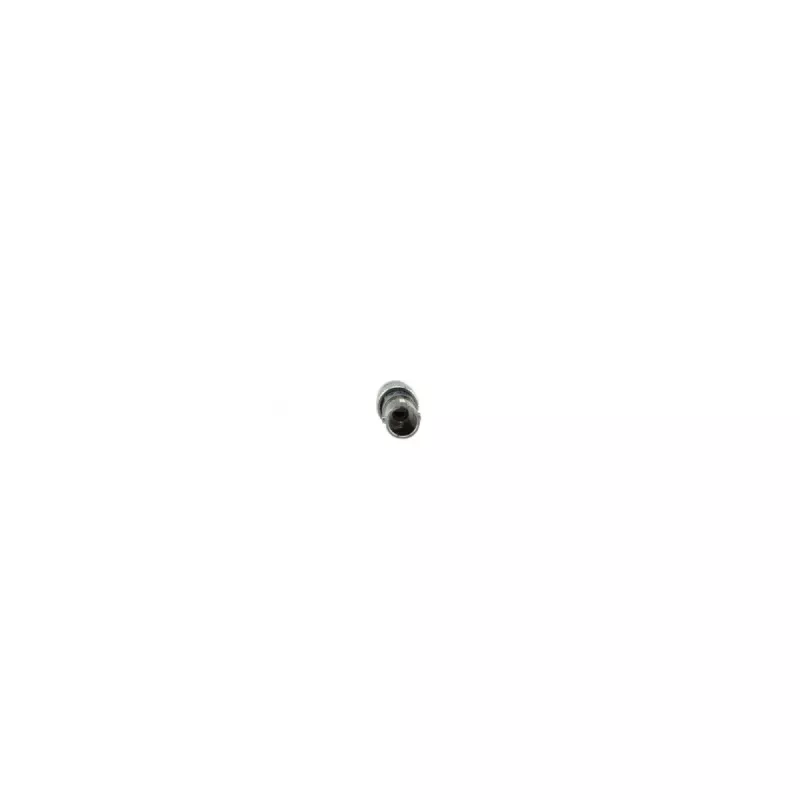

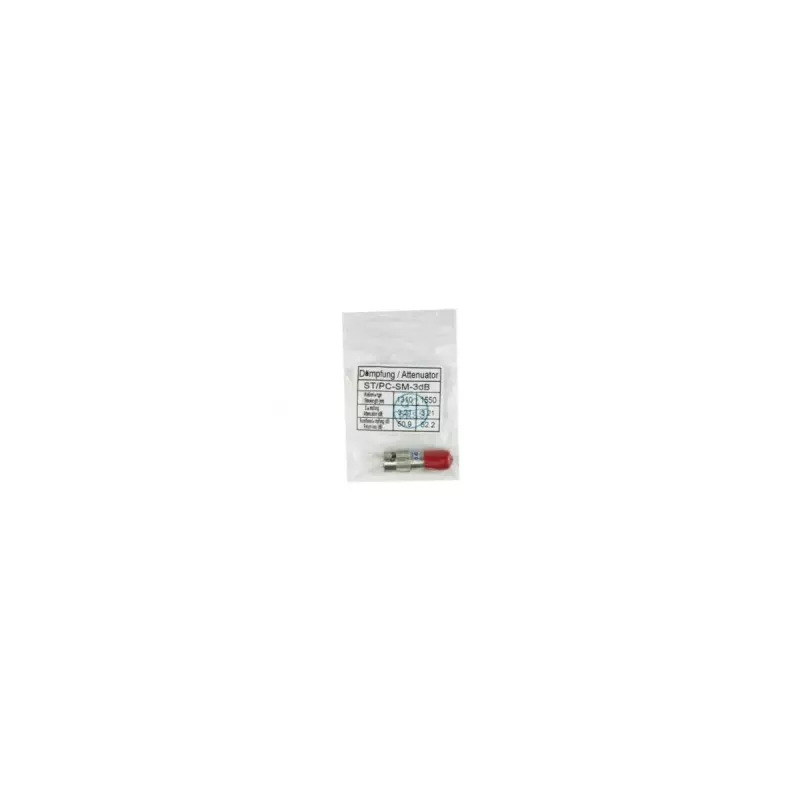

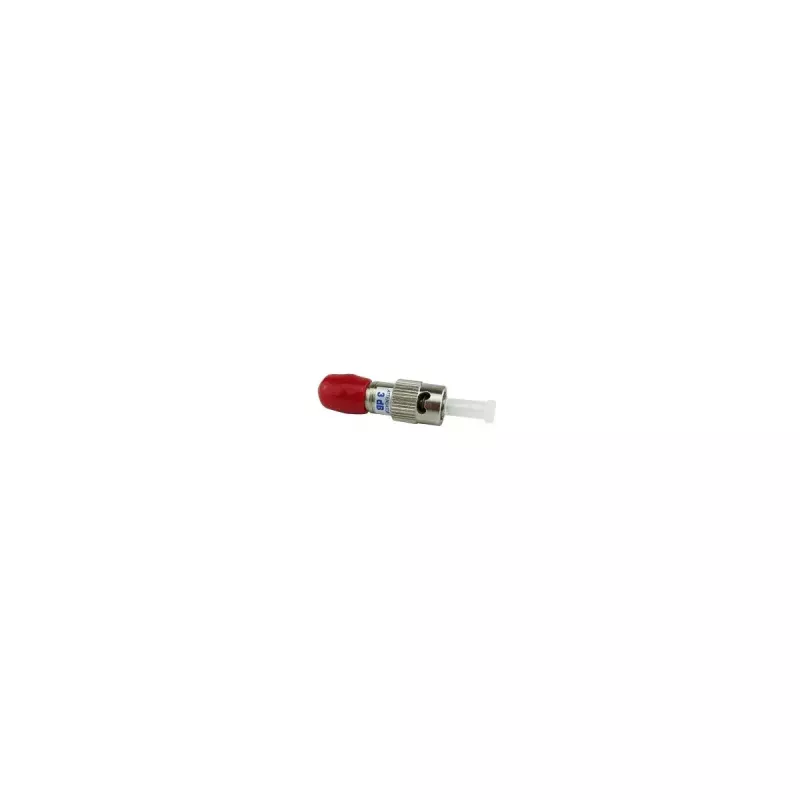

Slopintuvas BlueOptics SFA23BK5 5 dB raudonas ST jungtis

„BlueOptics SFA23BK5“ yra 5 dB linijinis šviesolaidinis slopintuvas su ST/PC simplex jungtimi, skirtas sumažinti optinio signalo galią vienmodėse (9/125 µm) šviesolaidžių linijose. Jis užtikrina nuspėjamą slopinimą, kad būtų išvengta imtuvo perkrovos trumpose arba didelės galios jungtyse. Raudonas korpusas leidžia greitai identifikuoti montavimo ir priežiūros metu.

Privalumai

Šis slopintuvas suteikia tikslų 5 dB slopinimo lygį, apsaugodamas imtuvą nuo perkrovos trumpose vienmodėse linijose. ST/PC jungtis ir keraminė (cirkonio oksido) ferulė užtikrina stabilų šviesolaidžių išlygiavimą ir ilgaamžiškumą net ir po daugkartinių jungimų. Gamykloje išbandytas įterpimo ir grįžimo nuostoliai, o raudona spalva palengvina identifikaciją.

Tinkamas naudoti

• Optinės galios mažinimui trumpose vienmodėse linijose
• Telekomunikacijų ir duomenų perdavimo sistemose su ST/PC jungtimis
• Laboratoriniuose ar lauko bandymuose, kur reikalingas kontroliuojamas slopinimas
• Sistemose su G.652.D vienmodžiu šviesolaidžiu

Pagrindinės techninės specifikacijos

• Slopinimas: 5 dB nominalus
• Jungties tipas: ST/PC simplex
• Šviesolaidžio tipas: vienmodis (9/125 µm)
• Bangų ilgio diapazonas: tinkamas įprastiems vienmodžiams bangų ilgiams (apie 1270–1610 nm)
• Ferulės medžiaga: cirkonio oksido keramika
• Korpuso spalva: raudona
• Darbinės temperatūros diapazonas: praplėstas pramoninis (tipiškai nuo -40 °C iki +75 °C)
• Atitiktis: pagamintas pagal pramonės normas, mažai dūmų ir be halogenų apvalkalas

Kaip naudoti

Įstatykite slopintuvą tarp dviejų ST/PC jungčių: kiškite vyrišką ST kištuką į slopintuvą, o slopintuvo ST galą prijunkite prie atitinkamos jungties arba pataisos kabelio. Prieš jungdami įsitikinkite, kad jungtys ir šviesolaidžių galai yra švarūs, kad išvengtumėte taršos sukeltų nuostolių. Po montavimo patikrinkite sistemos galios lygius optiniu galios matuokliu, kad patvirtintumėte efektyvų 5 dB sumažinimą ir imtuvo veikimą leistiname diapazone.

Rekomendacijos

Naudokite slopintuvą su švariomis, nepažeistomis jungtimis ir venkite per didelio lenkimo ar mechaninio įtempimo šviesolaidyje. Daugkartiniam naudojimui tikrinkite jungčių galų būklę; keraminė ferulė atlaiko daug jungimų, tačiau tinkamas elgesys prailgina tarnavimo laiką. Jei reikalingas kitoks slopinimo lygis ar jungties tipas, rinkitės atitinkamą modelį.
