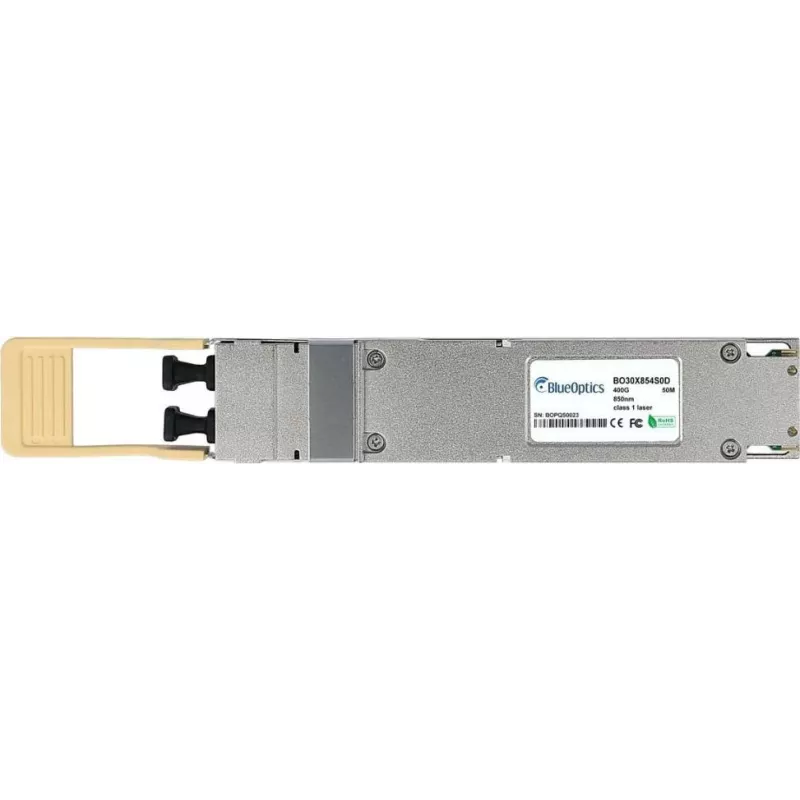

OSFP siųstuvas BlueOptics 980-9I51S-F4NS00 MPO-MTP-12/APC Flat Top 400GBASE-VR4 daugiamodis 850nm 50m DDM

„BlueOptics“ OSFP siųstuvas 980-9I51S-F4NS00 skirtas didelės spartos duomenų centrų trumpojo nuotolio jungtims. Jis atitinka 400GBASE-VR4 IEEE standartą, veikia 850 nm bangos ilgiu ir naudoja MPO/MTP-12 APC plokščiaviršę sąsają daugiapluoštėms jungtims. Modulis skirtas OM3 ir OM4 daugiamodiams šviesolaidžiams ir užtikrina patikimą perdavimą iki 50 metrų atstumu. Įmontuotas skaitmeninis diagnostinis stebėjimas (DDM) leidžia realiu laiku stebėti optinius ir elektrinius parametrus. Darbinė temperatūra nuo 0°C iki +70°C.

Privalumai

Kompaktiška OSFP forma tinka didelio tankio jungiklių ir maršrutizatorių prievadams, užtikrinant 400 Gbps ryšį per daugiamodį šviesolaidį su MPO/MTP-12 jungtimi. 850 nm VCSEL optika suteikia stabilų trumpojo nuotolio veikimą OM3/OM4 šviesolaidžiuose, o APC plokščiaviršė MPO/MTP sąsaja sumažina atgalinį atspindį ir palaiko daugiapluoštes juostines jungtis. DDM teikia tiesioginį temperatūros, optinės galios ir įtampos stebėjimą, palengvindamas diagnostiką ir priežiūrą duomenų centro aplinkoje.

Pagrindinės specifikacijos

• Formos faktorius: OSFP
• Standartas: 400GBASE-VR4
• Bangos ilgis: 850 nm
• Sąsaja: MPO/MTP-12 APC Flat Top
• Šviesolaidis: OM3/OM4 daugiamodis
• Maksimalus atstumas: 50 m
• DDM: Taip
• Darbinė temperatūra: 0°C iki +70°C

Kaip naudoti

Įdiekite siųstuvą į suderinamą OSFP prievadą pagal įrenginio gamintojo instrukcijas, užtikrindami, kad modulis būtų pilnai įstatytas ir užfiksuotas. Naudokite OM3 arba OM4 daugiamodį šviesolaidį su MPO/MTP-12 APC plokščiaviršiu jungtimi, atkreipkite dėmesį į teisingą poliškumą ir juostų išlygiavimą. Po prijungimo patikrinkite ryšio būseną ir stebėkite DDM parametrus per pagrindinės sistemos ar valdymo sąsają, kad įsitikintumėte, jog optinė galia, temperatūra ir įtampa yra leistinose ribose.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės OM3 arba OM4 daugiamodį kabelį ir palaikykite švarius MPO/MTP-12 APC jungčių galus; prieš jungiant apžiūrėkite ir, jei reikia, nuvalykite jungčių kontaktinius paviršius. Laikykitės nurodyto 0°C–70°C darbinės temperatūros intervalo ir vadovaukitės jungiklio ar maršrutizatoriaus gamintojo rekomendacijomis dėl OSFP modulio programinės įrangos suderinamumo ir palaikomų siųstuvų sąrašo.
