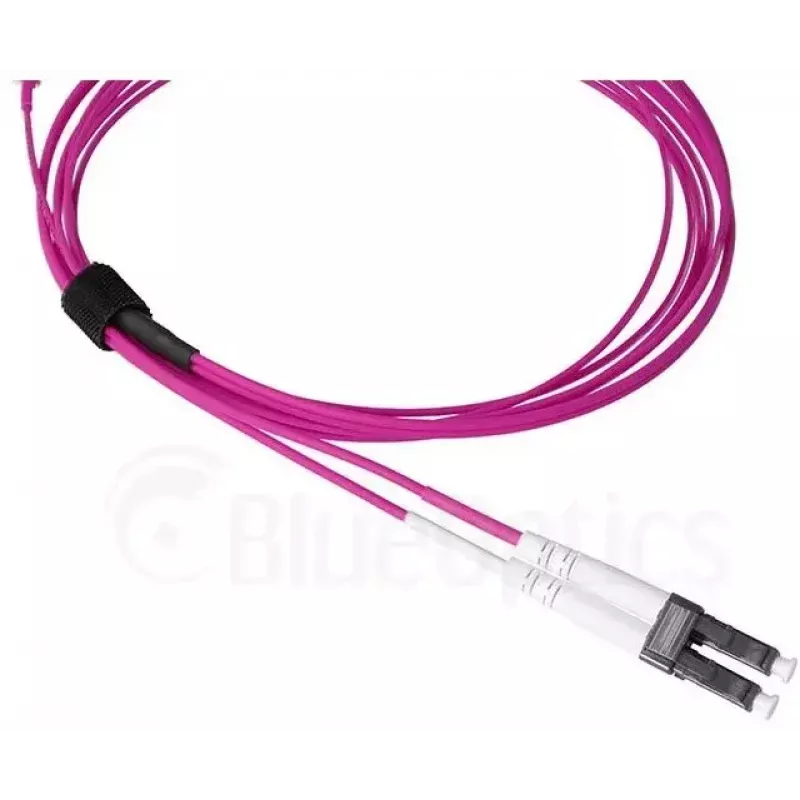

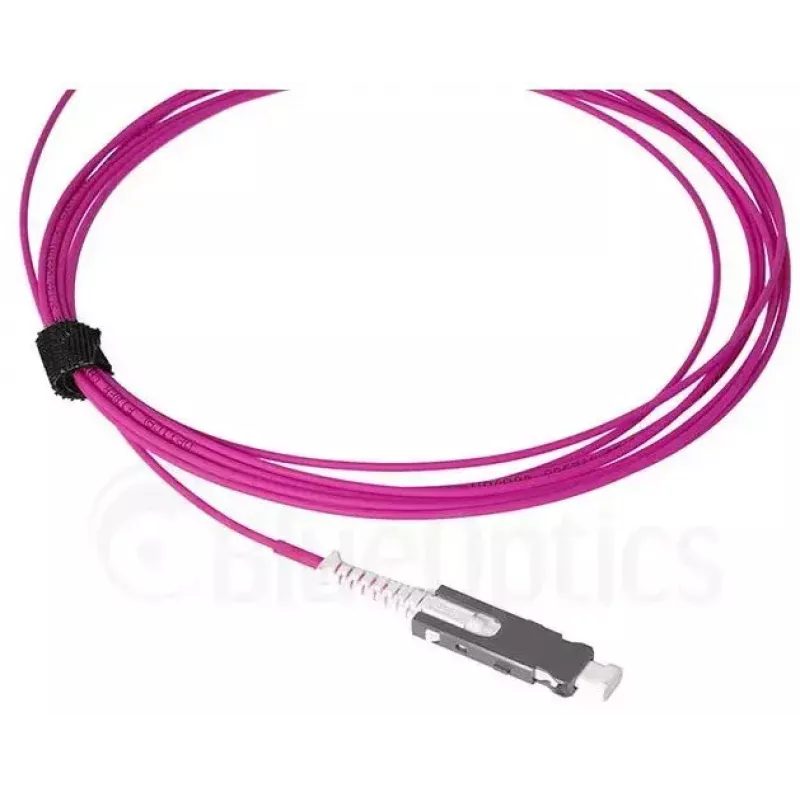

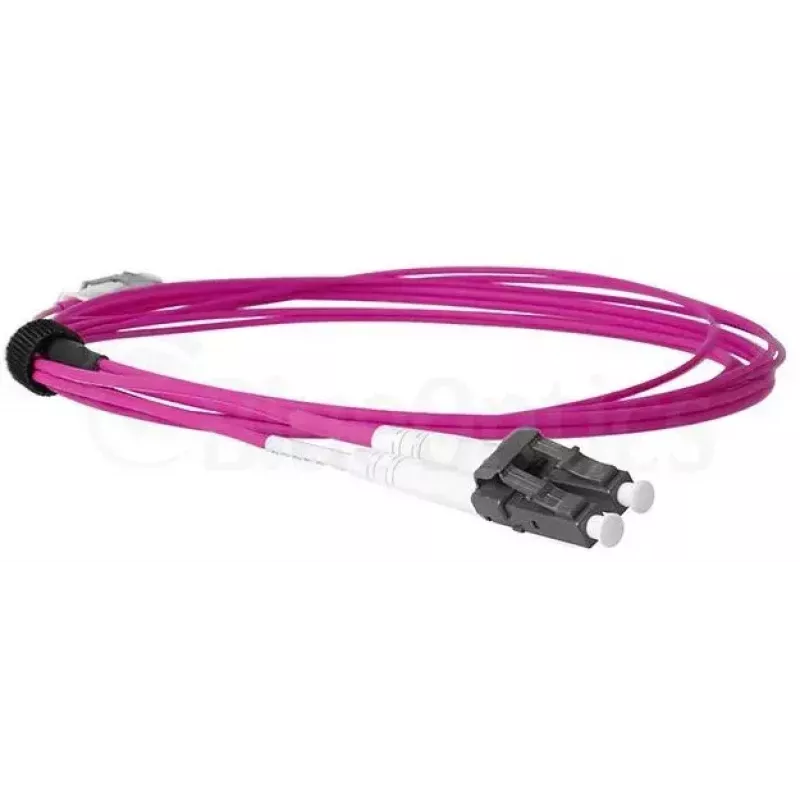

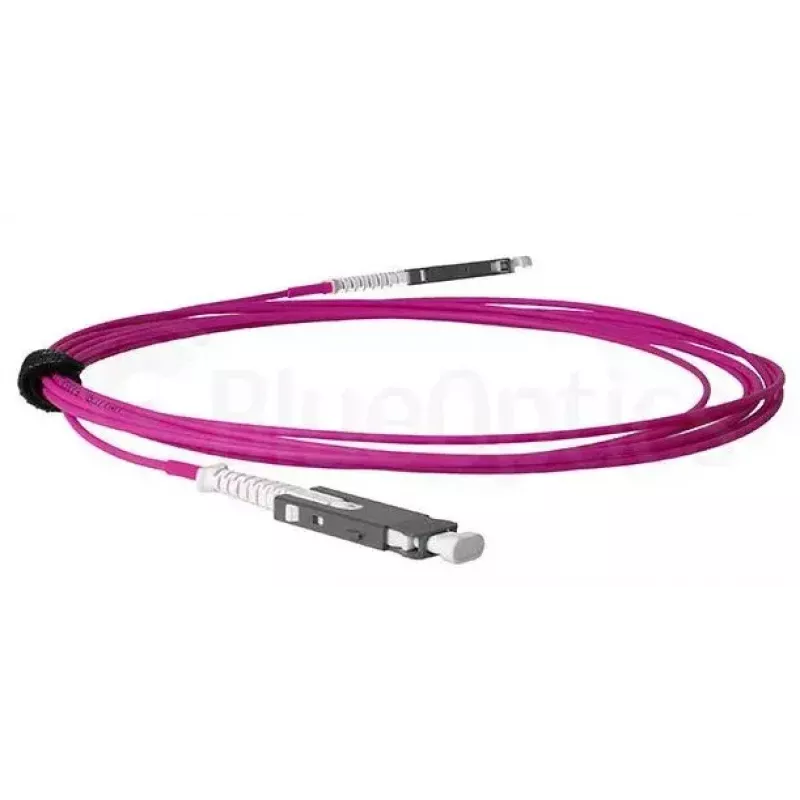

Skaidulinis optinis kabelis BlueOptics SFP9331FU3MK SN LC OM4 3 m Violet

„BlueOptics SFP9331FU3MK“ yra 3 metrų ilgio dvipusis daugiamodis optinis šuolis, sukurtas didelės spartos „InfiniBand“ ir duomenų centrų tarpusavio jungtims. Kabelis naudoja OM4 lazeriu optimizuotą daugiamodę skaidulą (50/125 µm) su 850 nm bangos ilgiu ir yra su SN/UPC į LC/UPC jungtimis bei violetine (rausva) išorine izoliacija. Šis laidas pasižymi mažai dūmų, nulio halogeno (LSZH) apvalkalu ir yra skirtas patikimiems trumpo nuotolio ryšiams tarp skirstomųjų skydu, siųstuvų-imtuvų ir aktyvios įrangos.

Privalumai

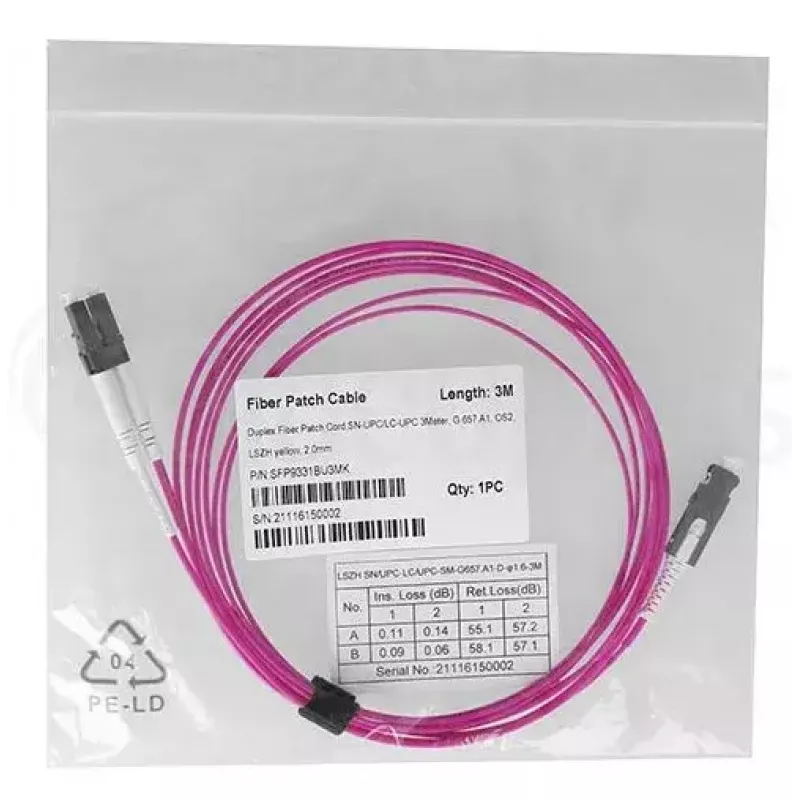

Šis OM4 šuolis užtikrina mažą slopinimą (paprastai 2,5 dB/km) ir aukštą grįžimo nuostolį, užtikrinant stabilų, mažų nuostolių ryšį tankiai išdėstytose aplinkose. Jungtyse naudojamos cirkonio keramikos ferrulės, užtikrinančios ilgaamžiškumą iki 1500 sujungimo ciklų. Kiekvienas kabelis gamykloje išbandomas interferometru ir OTDR, o prie jo pridedami įvesties ir grįžimo nuostolių matavimų rezultatai.

Pagrindinės specifikacijos

• Ilgis: 3 m
• Skaidulos tipas: OM4 daugiamodė (50/125 µm)
• Jungtys: SN/UPC į LC/UPC
• Bangos ilgis: 850 nm
• Slopinimas: tipiškai 2,5 dB/km
• Apvalkalas: LSZH (mažai dūmų, be halogeno)
• Spalva: violetinė
• Atitikimas: „RoHS“

Naudojimas

Prijunkite SN/UPC galą prie atitinkamo SN tipo siųstuvo-imtuvo ar adapterio, o LC/UPC galą prie LC prievado skirstomajame skyde ar optiniame įrenginyje, užtikrindami teisingą dvipusę orientaciją siuntimo ir priėmimo kanalams. Nutieskite kabelį laikydamiesi standartinių kabelių valdymo praktikų, vengdami aštrių lenkimų (laikykitės minimalaus lenkimo spindulio) ir mechaninio įtempimo. Po montavimo patikrinkite ryšio veikimą atitinkama įranga ir palyginkite su pateiktais įvesties bei grįžimo nuostolių matavimais.

Rekomendacijos

Laikykite ir naudokite šuolį švarioje aplinkoje; venkite užteršti jungčių galus ir prieš jungdami nuvalykite jungtis patvirtintais optinių skaidulų valymo įrankiais. Naudokite LSZH apvalkalo kabelį ten, kur reikalingas mažas dūmų išsiskyrimas ir be halogeno. Jei reikalingas kuo mažesnis grįžimo nuostolis, apsvarstykite APC poliravimą, jei sistema tai palaiko.
