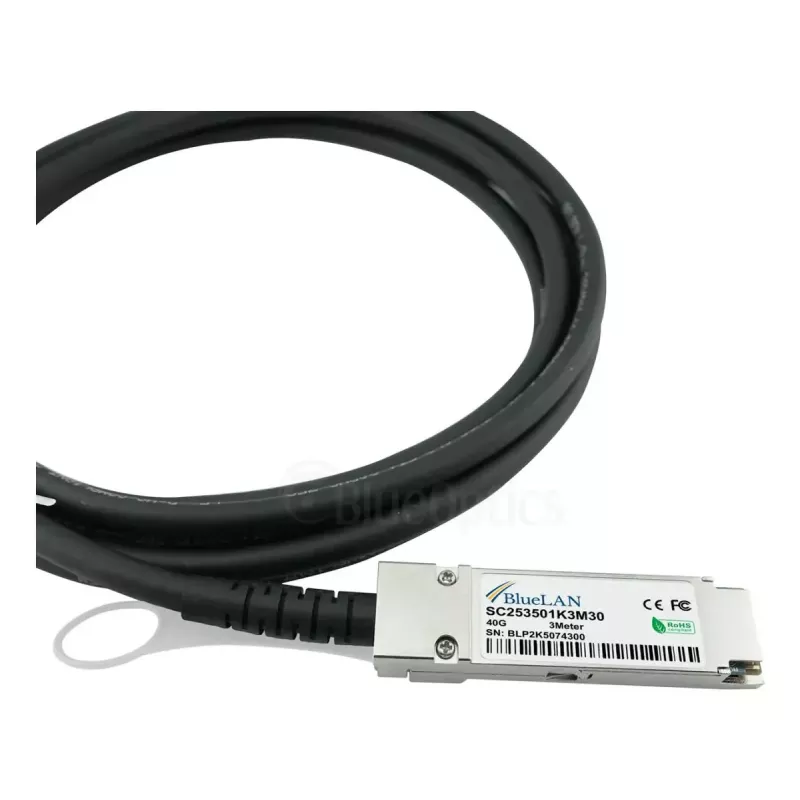

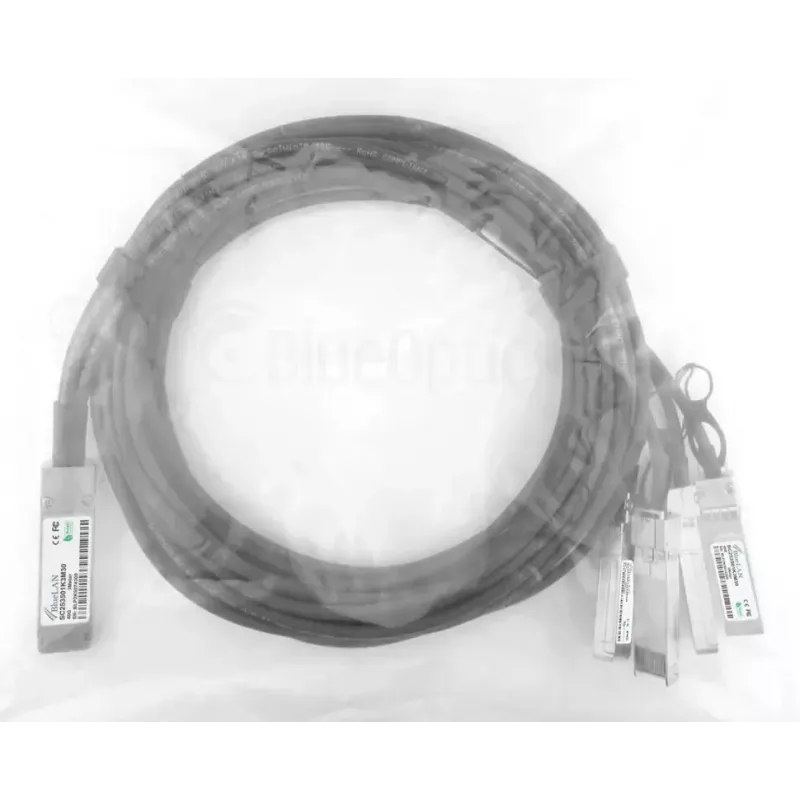

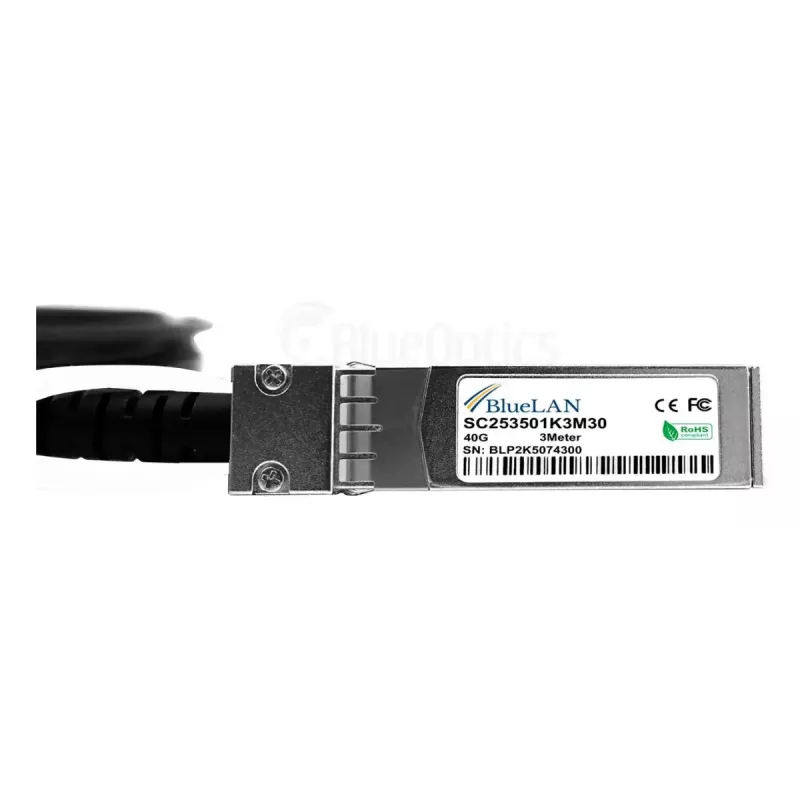

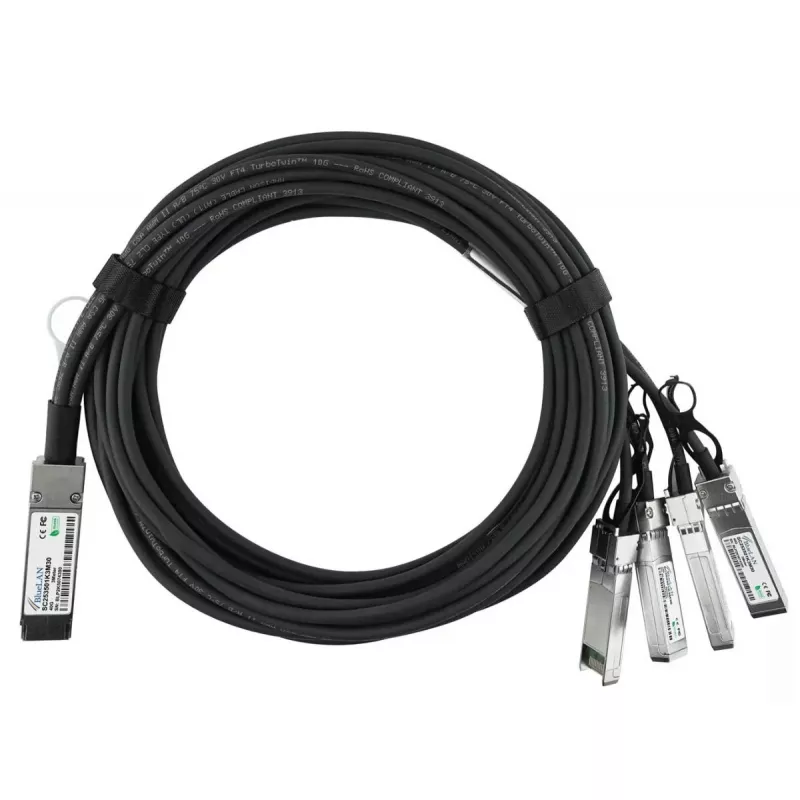

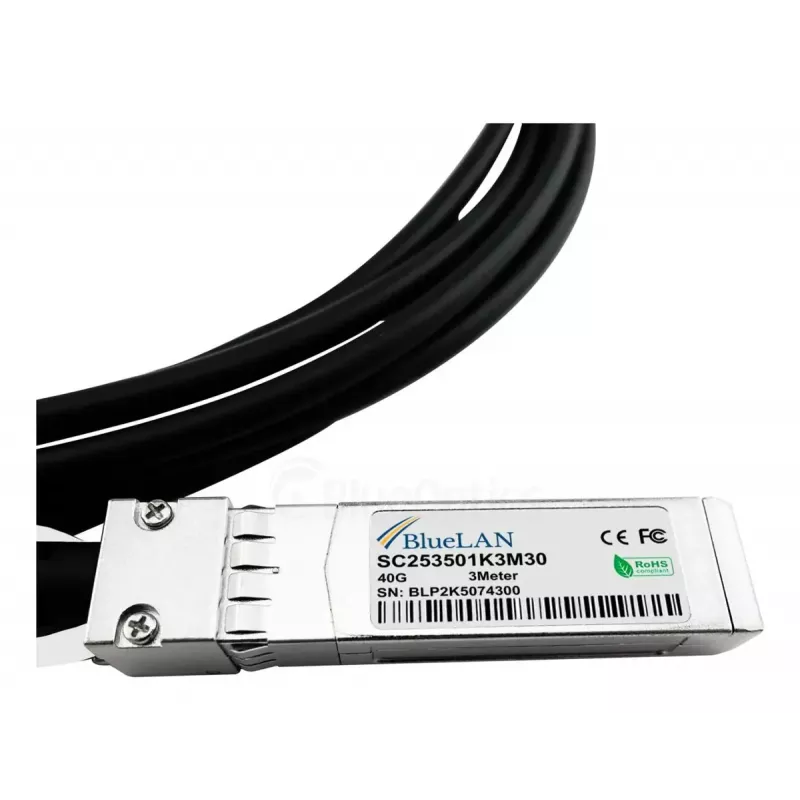

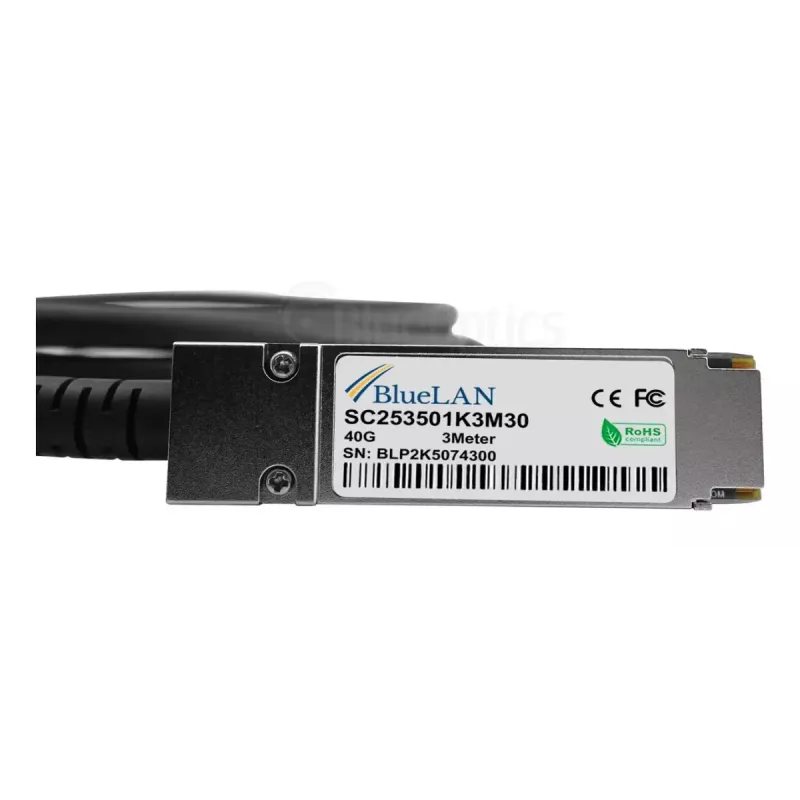

BlueOptics 470-AAGE InfiniBand šviesolaidinis kabelis 3 m QSFP 4xSFP+ Kištukas/Kištukas

„BlueOptics 470-AAGE“ yra 3 metrų pasyvus šviesolaidinis „breakout“ kabelis, skirtas didelio tankio tinklo aplinkoms. Viename gale yra QSFP jungtis, o kitame – keturios SFP+ jungtys, leidžiančios tiesiogiai sujungti QSFP prievadus su keliais SFP+ prievadais be papildomų siųstuvų-imtuvų. Šis kabelis idealiai tinka trumpo nuotolio, didelio pralaidumo jungtims duomenų centruose ir serverių klasteriuose, kur reikalingas patikimas, mažos delsos perdavimas.

Privalumai

Kabelis užtikrina paprastą QSFP ir SFP+ prievadų sujungimą, sumažindamas papildomų modulių poreikį ir supaprastindamas stovo kabelių valdymą. Pasyvi konstrukcija užtikrina mažą energijos suvartojimą ir minimalų signalo apdorojimą, o gamykloje užbaigti pluoštų mazgai suteikia pastovų optinį našumą ir pakartojamą ryšį. 3 m ilgis subalansuoja pasiekiamumą ir valdomumą tankiuose kabelių išdėstymuose.

Tinka

• Kelių SFP+ serverių ar jungiklių prievadų agregavimui į QSFP kylantįjį ryšį stovo ir eilės topologijose
• Didelės spartos InfiniBand ar Ethernet jungtims duomenų centruose ir HPC klasteriuose
• Trumpo nuotolio jungtims įrangos stovuose ir tarp gretimų stovų
• Aplinkoms, kurioms reikalingi mažos delsos, didelio pralaidumo tarpusavio ryšiai

Pagrindinės specifikacijos

• Kabelio tipas: InfiniBand šviesolaidinis „breakout“ kabelis
• Ilgis: 3 metrai
• Jungtys: QSFP viename gale, keturios SFP+ kitame gale (kištukas/kištukas)
• Paskirtis: Trumpo nuotolio, didelės spartos duomenų perdavimas duomenų centrų jungtims
• Konstrukcija: Pasyvus pluoštų mazgas su gamykloje užbaigtomis jungtimis

Kaip naudoti

Įkiškite QSFP jungtį į šaltinio įrenginio QSFP prievadą ir prijunkite kiekvieną SFP+ jungtį prie atitinkamų SFP+ prievadų tiksliniuose įrenginiuose. Prieš įkišdami įsitikinkite, kad jungtys yra švarios ir tinkamai orientuotos, kad būtų išvengta pažeidimų ir signalo praradimo. Nutieskite kabelį vengdami aštrių lenkimų ir gniuždymo jėgų; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio šviesolaidiniams kabeliams. Įrangai, palaikančiai „breakout“ funkciją, po fizinio prijungimo patikrinkite prievadų atvaizdavimą ir nuorodos derėjimą įrenginio programinėje įrangoje ar valdymo sąsajoje.

Rekomendacijos

Prieš jungdami reguliariai apžiūrėkite ir valykite jungčių galus tinkamais šviesolaidinių jungčių valymo įrankiais. Naudokite tinkamą kabelių valdymą, pvz., „Velcro“ juosteles ir kabelių kreipiklius, kad išvengtumėte įtempimo ir užtikrintumėte oro srautą. Prieš diegdami patikrinkite QSFP ir SFP+ prievadų suderinamumą pasyviam „breakout“ veikimui savo tinklo įrangos dokumentacijoje.
