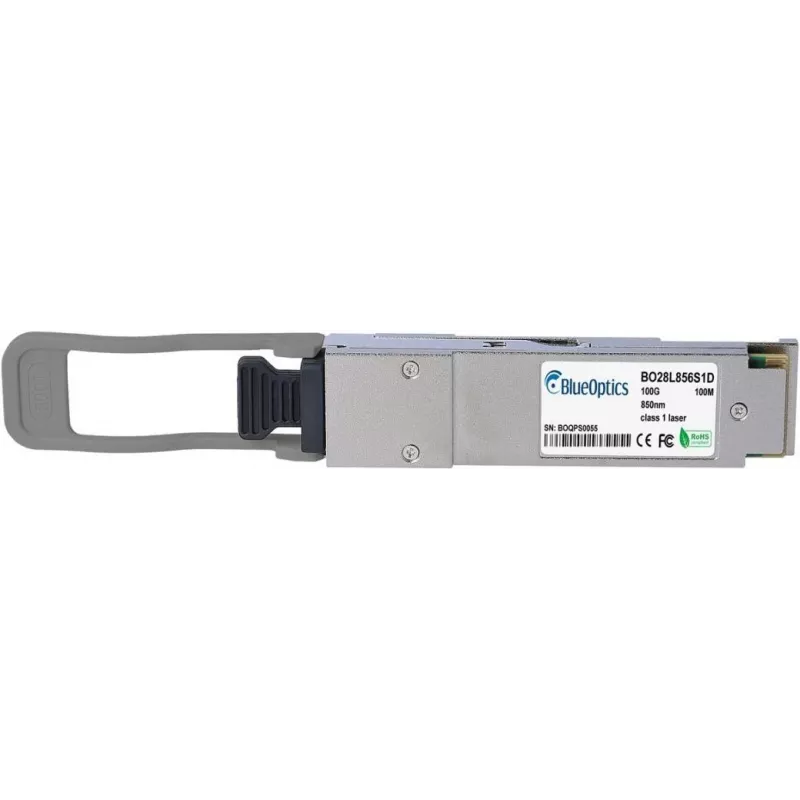

Skaidulinės optikos keitiklio modulis BlueOptics 02314DBW-BO 100000 Mbit/s QSFP28

Šis BlueOptics QSFP28 skaidulinės optikos keitiklio modulis skirtas didelio greičio duomenų perdavimui iki 100 Gbit/s. Jis naudoja LC Duplex jungtį ir palaiko dvikryptį daugiamodį perdavimą (100GBASE-SR2-Bidi) su atskirais siuntimo ir priėmimo bangų ilgiais 832–918 nm diapazone. Modulis atitinka MSA formos faktoriaus standartus, yra kompaktiškas, sidabrinis, sveria apie 40 g, o MTBF siekia 3 000 000 valandų. Jis atitinka CE, FCC ir RoHS reikalavimus bei turi integruotą skaitmeninę diagnostiką (DDM/DOM), leidžiančią nuotoliniu būdu stebėti įtampą, temperatūrą, lazerio srovę ir optinę galią.

Privalumai

Modulis suteikia standartizuotą QSFP28 sąsają 100 Gbit/s jungtims, leidžiančią vienu metu siųsti ir priimti duomenis per vieną daugiamodį skaidulą naudojant LC Duplex jungtis. MSA atitiktis ir komponentų parinkimas iš patikimų tiekėjų užtikrina suderinamumą su dažniausiai naudojama tinklo įranga ir ilgą veikimo laiką. Integruota skaitmeninė diagnostika supaprastina trikčių šalinimą ir priežiūrą, teikdama realaus laiko optinės jungties parametrus. Lengvas sidabrinis modulis tinka tankiai įrengtose sistemose, kur svarbus svoris ir dydis.

Tinka

• 100 Gbit/s jungtims tarp jungiklių ir maršrutizatorių duomenų centruose
• Didelio greičio tarpinėms jungtims saugojimo sistemose ir SAN tinkluose
• Skaidulinėms jungtims tarp stelažų ir skirstomųjų skyduose su LC Duplex
• Tinklo įrangai, palaikančiai QSFP28 100GBASE-SR2-Bidi keitiklius

Pagrindinės techninės specifikacijos

• Sąsajos tipas: QSFP28
• Palaikomas duomenų greitis: iki 100000 Mbit/s (100 Gbit/s)
• Optinis režimas: daugiamodis, dvikryptis (SR2-Bidi)
• Siuntimo bangų ilgio diapazonas: 832–918 nm
• Priėmimo bangų ilgio diapazonas: 832–918 nm
• Jungtis: LC Duplex
• Formos faktorius: QSFP28, sidabrinis korpusas
• Svoris: apie 0,04 kg
• MTBF: 3 000 000 valandų
• Atitiktis: CE, FCC, RoHS
• Skaitmeninė diagnostika: DDM / DOM (suderinama su MSA SFF-8472)

Naudojimas

Įdėkite BlueOptics QSFP28 modulį į suderinamą QSFP28 prievadą pagal įrangos gamintojo instrukcijas. Prijunkite LC Duplex daugiamodžius skaidulinius kabelius prie siuntimo ir priėmimo prievadų, užtikrindami teisingą poliškumą. Patikrinkite, ar pagrindinė įranga priima trečiųjų šalių QSFP28 modulius ir ar palaiko DDM/DOM funkcijas, jei planuojate stebėti diagnostiką. Įdėję modulį, patikrinkite jungties būseną ir suderėtą greitį pagrindinės įrangos valdymo sąsajoje bei, jei reikia, atlikite optinės galios matavimus.

Rekomendacijos

Norėdami pasiekti geriausių rezultatų, naudokite OM3/OM4 daugiamodžius skaidulinius kabelius ir aukštos kokybės LC Duplex jungiamuosius laidus, patikrinkite įrangos suderinamumą su QSFP28 100GBASE-SR2-Bidi moduliais ir įjunkite DDM/DOM palaikymą pagrindinėje įrangoje, kad galėtumėte nuolat stebėti jungtį ir atlikti priežiūrą.
