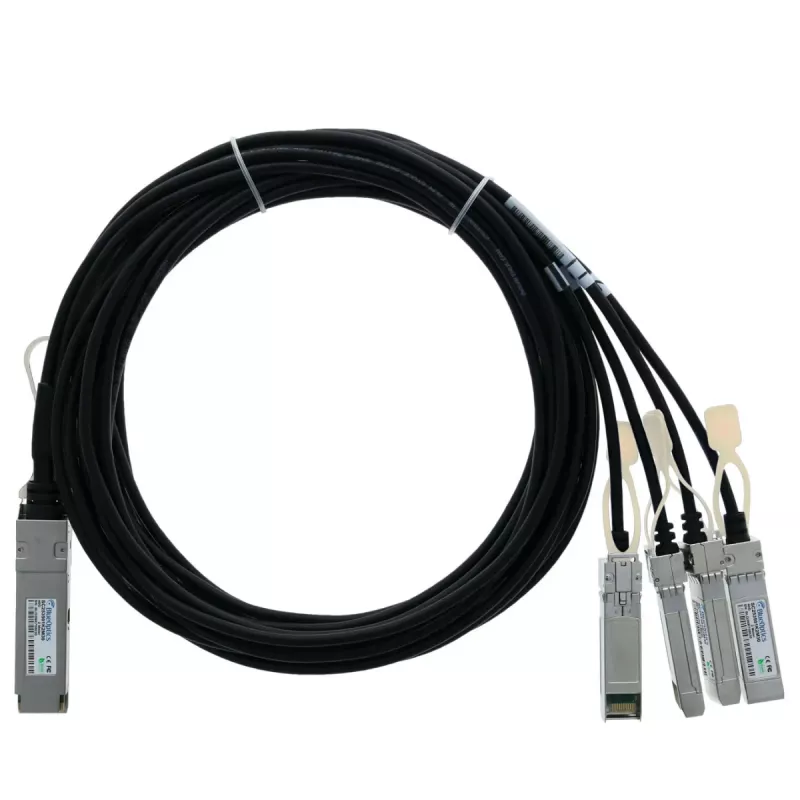

BlueLAN X4DACBL2-BL suderinamas su Intel 40GBASE-CR4 QSFP į 4x10GBASE-CR SFP+ pasyvus tiesioginio prijungimo išskaidymo kabelis, 2 m, AWG30

Kai serverių spintos tankis auga, o kiekvienas laisvas prievadas tampa vertybe, galimybė vieną 40GbE QSFP prievadą paversti keturiais atskirais 10GbE SFP+ ryšiais be jokių papildomų aktyvių komponentų keičia tinklo planavimo taisykles. BlueLAN X4DACBL2-BL išskaidymo kabelis leidžia tiesiogiai sujungti 40GBASE-CR4 komutatoriaus prievadą su keturiais 10GBASE-CR serveriais ar saugyklos mazgais, nenaudojant atskirų transiverių ir pataisos skydų.

Kodėl verta rinktis pasyvią varinę konstrukciją

• Nulinis energijos suvartojimas – kabelis nereikalauja maitinimo ir negeneruoja papildomos šilumos spintoje.
• Minimalus vėlinimas – signalas perduodamas fiziniu lygmeniu be regeneracijos, todėl tinka jautrioms HPC ir saugyklų apkrovoms.
• Patikimumas – 100 omų varža užtikrina signalo vientisumą, o AWG30 laidininkai palaiko stabilų 40 Gbps agreguotą pralaidumą.
• Lankstumas – vienas QSFP prievadas išskaidomas į keturis nepriklausomus SFP+ kanalus, kurių kiekvienas veikia 10 Gbps greičiu.
• Karštas keitimas – prijungimą ar atjungimą galima atlikti nepertraukiant kitų prievadų veiklos.

Kas tai keičia kasdieniame darbe

Infrastruktūros inžinieriams ir duomenų centrų technikams šis kabelis sumažina aktyvių komponentų skaičių – vietoje keturių atskirų transiverių ir papildomų pataisos laidų užtenka vieno 2 metrų ilgio sprendimo. Tai ne tik taupo biudžetą, bet ir mažina galimų gedimų taškų skaičių. 2 metrų ilgis idealiai tinka top-of-rack arba gretimų spintų sujungimams, kur svarbus kiekvienas centimetras ir kabelių tvarkingumas.

Techninės specifikacijos

• Produkto tipas: tiesioginio prijungimo išskaidymo kabelis (DAC)
• Kabelio technologija: pasyvus varinis
• Kabelio ilgis: 2 metrai
• Laidininko storis: AWG30

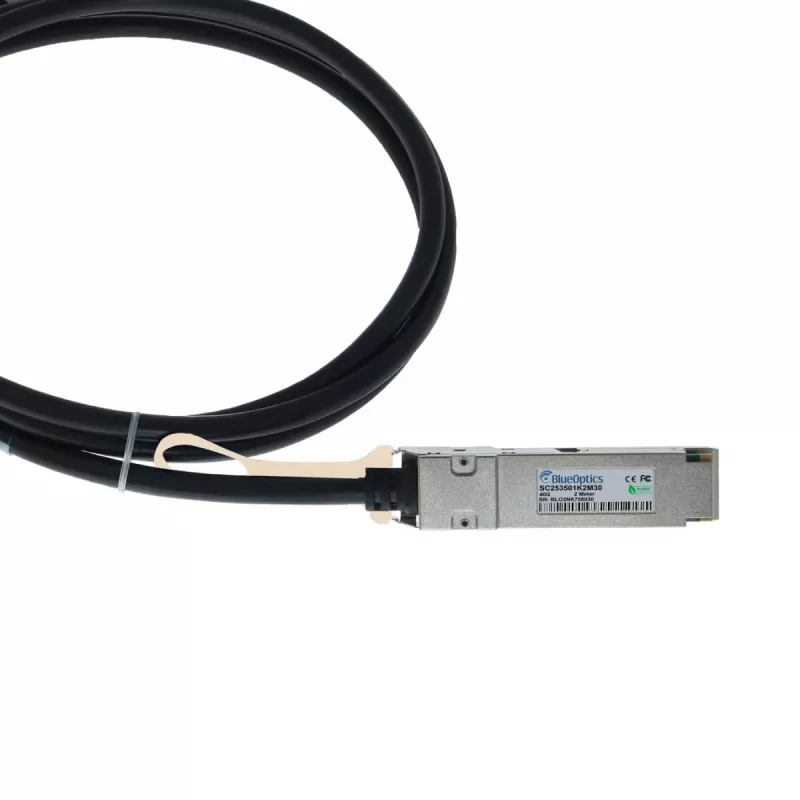

• Jungtis A: QSFP (Quad Small Form-factor Pluggable)
• Jungtis B: 4x SFP+ (Small Form-factor Pluggable Plus)
• Agreguotas duomenų perdavimo greitis: 40 Gbps
• Vieno kanalo greitis: 4x 10 Gbps
• Ethernet standartas (jungtis A): 40GBASE-CR4
• Ethernet standartas (jungtis B): 4x 10GBASE-CR
• Suderinamumas: atitinka Intel X4DACBL2
• Karštas keitimas: taip
• Energijos suvartojimas: itin mažas (pasyvus)
• Taikymas: duomenų centrų tarpusavio jungtys, didelio našumo kompiuterija, tinklo saugyklos
• Palaikomi protokolai: Ethernet
• Pramonės standartai: SFF-8436 (QSFP), SFF-8431 (SFP+)
• Varža: 100 omų
• Darbinė temperatūra: nuo 0 °C iki 70 °C
• Atitiktis RoHS: taip

Kaip naudoti

Prijunkite QSFP jungtį prie 40GBASE-CR4 komutatoriaus prievado, o keturias SFP+ jungtis – prie atitinkamų 10GBASE-CR įrenginių. Prieš jungdami įsitikinkite, kad abiejų pusių prievadai sukonfigūruoti tinkamam greičiui ir išskaidymo režimui. Kabelis yra dvipusis, todėl veikia nepriklausomai nuo to, kuri pusė yra aktyvioji.

Patarimai

Planuodami išskaidymą atsižvelkite į to paties prievado kanalų numeraciją – ji turi atitikti komutatoriaus konfigūraciją. Jei kabelį tiesiate per spintą, venkite staigių posūkių, kurie gali pažeisti AWG30 laidininkus. Pasyvūs kabeliai geriausiai veikia trumpais atstumais, todėl 2 metrų ilgis yra optimalus sprendimas tankiose spintose, kur svarbus ir minimalus šilumos išsiskyrimas.
