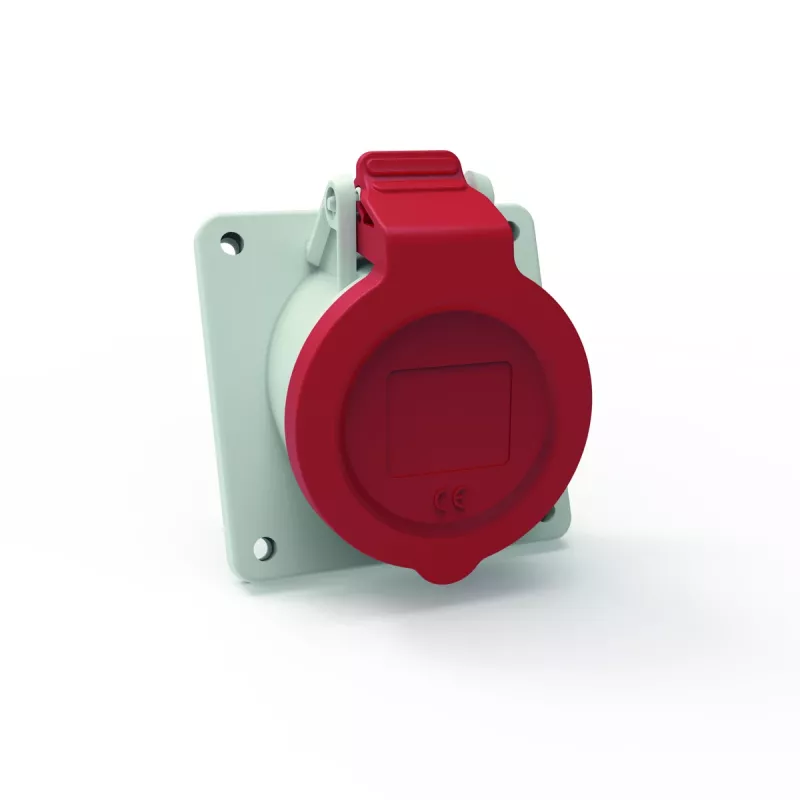

BALS 127571 kampuota skydinė kištukinė lizdas 16A 5 polių 400V 6h IP44

Kai skydo viduje vietos mažai, o kabelis turi ateiti iš viršaus ar apačios, tiesus lizdas dažnai priverčia jį lenkti per jėgą. BALS 127571 kampuota skydinė kištukinė lizdas išsprendžia šią problemą: 16 A, 5 polių, 400 V su 6h įžeminimo padėtimi ir IP44 apsauga. Dėl kampuotos konstrukcijos kabelis lenkiamas švelniai, todėl mažėja gnybtų apkrova ir ilgėja įrenginio tarnavimo laikas.

Ką tai keičia kasdieniame darbe

Montuotojams ir priežiūros komandoms, dirbančioms su pramonine įranga, statybų aikštelių skirstymo skydais ar komerciniais maitinimo taškais, šis lizdas suteikia patikimą trifazį prijungimą ten, kur įprastas tiesus lizdas netelpa arba reikalautų papildomų kampinių adapterių. Sumontavus jį skydo paviršiuje, kabelis klojamas tvarkingai, o kontaktai apsaugomi nuo mechaninio įtempimo.

Kam tinka

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia kampuoto 5 polių CEE tipo lizdo, atlaikančio iki 16 A trifazę apkrovą esant 400 V įtampai. Tinka įrenginiams, kurių maitinimo kabelis pajungiamas iš viršaus arba apačios, taip pat vietose, kur būtina apsauga nuo vandens purslų ir didesnių nei 1 mm kietųjų dalelių.

Pagrindinės savybės

• Kampuota skydinė konstrukcija – taupo vietą ir mažina kabelio įtempimą
• 16 A srovės ir 400 V (380–415 V AC) įtampos nominalai
• 5 polių konfigūracija: 3 fazės + nulis + įžeminimas (3P+N+PE)
• Įžeminimo kontakto padėtis 6 valandų (6h) – standartinis pramoninis suderinamumas
• IP44 apsaugos klasė: apsauga nuo vandens purslų ir kietųjų dalelių, didesnių nei 1 mm

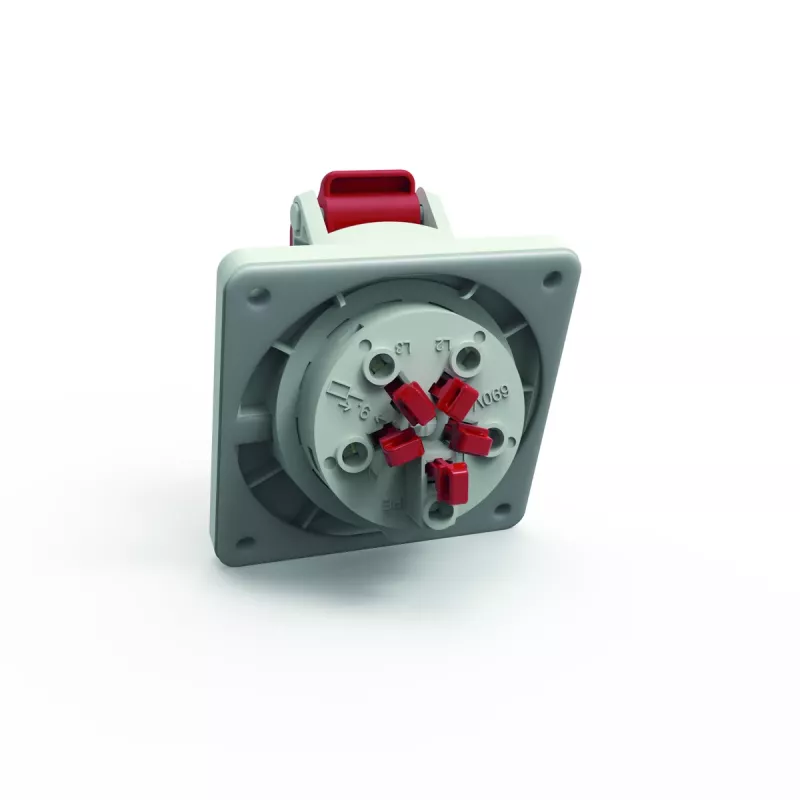

• Sraigtiniai gnybtai priima 1,5 mm²–4 mm² kabelių skerspjūvius
• Tvirtas poliamido (PA6) korpusas, raudonos spalvos (RAL 3000)
• Flanšo matmenys 75 x 75 mm, tvirtinimo angų žingsnis 60 x 60 mm
• Veikia 50/60 Hz tinkluose, darbinė temperatūra nuo -25 °C iki +40 °C

Specifikacijos

• Prekės ženklas: BALS
• Modelis: 127571
• MPN: 127571
• EAN: 4024941379731
• Lizdo tipas: skydinis kištukinis lizdas
• Konstrukcija: kampuota
• Srovė: 16 A
• Įtampa: 400 V (380–415 V AC)
• Polių skaičius: 5 (3P+N+PE)
• Įžeminimo kontakto padėtis: 6h
• Apsaugos klasė: IP44
• Prijungimo technologija: sraigtiniai gnybtai
• Korpuso medžiaga: poliamidas (PA6)
• Flanšo matmenys: 75 x 75 mm
• Tvirtinimo angų žingsnis: 60 x 60 mm
• Spalva: raudona (RAL 3000)
• Dažnis: 50/60 Hz
• Maks. kabelio skerspjūvis: 4 mm²
• Min. kabelio skerspjūvis: 1,5 mm²
• Darbinė temperatūra: nuo -25 °C iki +40 °C

Kaip naudoti

Lizdas montuojamas į skydo paviršių per 60 x 60 mm tvirtinimo angas. Prijungdami maitinimo kabelį, naudokite kabelių įvorus arba gofruotas žarnas, kurios išlaiko IP44 apsaugą. Įsitikinkite, kad kabelis atlaiko ne mažesnę kaip 16 A srovę ir tinkamą įtampą. Dėl kampuotos formos kabelis gali būti vedamas iš viršaus ar apačios be staigių lenkimų – tai sumažina gnybtų apkrovą ir prailgina jungties tarnavimo laiką.

Patarimas: prieš jungdami visada patikrinkite, ar įžeminimo kontaktas yra 6h padėtyje – tai užtikrins suderinamumą su standartiniais pramoniniais kištukais. Montuodami skydo viduje, palikite pakankamai vietos kabelio kilpai, kad būtų išvengta tempimo. Periodiškai apžiūrėkite tarpines ir gnybtų priveržimą – taip išlaikysite IP44 apsaugą ir saugų darbą.
