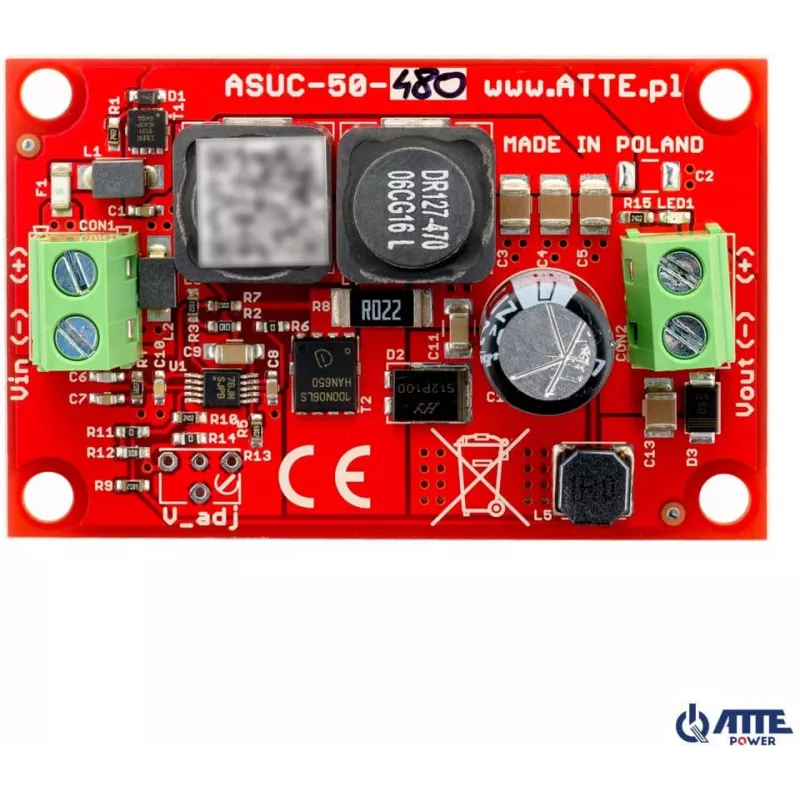

ATTE ASUC-50-480-OF Pramoninis DC/DC keitiklis, 48V įėjimas, 12V 4A išėjimas, tvirtinamas ant DIN bėgelio

Kai 48 V nuolatinės srovės pramoninėje valdymo spintoje reikia patikimos 12 V maitinimo jutikliams, valdikliams ar pagalbiniams įrenginiams, ATTE ASUC-50-480-OF užtikrina švarią ir apsaugotą įtampą. Šis kompaktiškas DIN bėgelio keitiklis žemina 40–60 VDC įėjimo įtampą iki stabilios 12 V išėjimo, esant iki 4 A, ir pasiekia 48 W galią su 88% efektyvumu. Su įmontuota kompleksine apsauga jis tinka telekomunikacijų, automatikos ir apsaugos sistemų įrengimams, kur įtampos šuoliai ir trumpieji jungimai gali sutrikdyti kritinių apkrovų darbą.

Kam skirtas

Šis keitiklis skirtas skydų gamintojams, priežiūros technikams ir sistemų integratoriams, dirbantiems su 48 V baterijų bankais ar pramoniniais maitinimo magistraliais. Jis idealiai tinka maitinti vaizdo stebėjimo kameras, patekimo kontrolės sistemas, PLC I/O modulius, jutiklius ir kitus žemos įtampos įrenginius mašinų spintose ar tinklo dėžėse. DIN bėgelio formatas leidžia greitai užfiksuoti keitiklį šalia automatinių jungiklių ir maitinimo šaltinių.

Pagrindinės savybės

• Platus 40–60 VDC įėjimo diapazonas priima nominalios 48 V sistemas su įtampos svyravimais.
• Reguliuojama 12 VDC išėjimo įtampa iki 4 A (48 W) su mažu pulsavimu, mažesniu nei 100 mVp-p.
• 88% efektyvumas reiškia mažiau šilumos nuostolių sandariose spintose.
• Apsauga nuo trumpojo jungimo, perkrovos, viršįtampio ir atvirkštinio poliškumo.
• Tvirtinimas ant DIN bėgelio TS-35 su varžtinėmis gnybtų jungtimis patikimam laidų sujungimui.
• LED indikatorius rodo išėjimo įtampos buvimą.
• Natūralus aušinimas, be ventiliatoriaus, veikia nuo -10°C iki +50°C temperatūroje.

Specifikacijos

• Gamintojas: ATTE
• Modelis: ASUC-50-480-OF
• Įėjimo įtampos diapazonas: 40 – 60 VDC (nominali 48 VDC)
• Išėjimo įtampa: 12 VDC
• Išėjimo srovė: 4 A
• Išėjimo galia: 48 W
• Efektyvumas: 88%
• Pulsacijos ir triukšmas: < 100 mVp-p
• Apsauga: SCP, OLP, OVP, atvirkštinio poliškumo
• Tvirtinimas: DIN bėgelis TS-35
• Gnybtai: varžtiniai
• Galvaninė izoliacija: nėra
• LED indikatorius: išėjimo įtampa
• Korpusas: plastikinis
• Aušinimas: natūralus
• Darbinė temperatūra: -10°C iki +50°C

Patarimai

Įsitikinkite, kad įėjimo nuolatinės srovės šaltinis yra 40–60 V diapazone, ir laikykitės teisingo poliškumo jungdami laidus. Naudokite tinkamo nominalo saugiklį įėjimo pusėje ir užtikrinkite keitiklio vėdinimą, kad išlaikytumėte ilgalaikį patikimumą. Kadangi konstrukcija nėra izoliuota, išėjimo įtampa turi tą patį įžeminimo atskaitos tašką kaip ir įėjimo; prieš montuodami patikrinkite savo programos izoliacijos reikalavimus.

Norėdami užtikrinti stabilų darbą, venkite keitiklio montavimo šalia šilumos šaltinių ir užtikrinkite pakankamą oro cirkuliaciją. Reguliariai tikrinkite gnybtų priveržimą, nes vibracija gali atlaisvinti jungtis.
