AV siųstuvas-imtuvas ATEN True 4K HDMI / USB HDBaseT 3.0 Transceiver 4096 x 2160

ATEN VE1843 yra universalus True 4K HDMI/USB HDBaseT 3.0 siųstuvas-imtuvas, sujungiantis siųstuvo ir imtuvo funkcijas viename įrenginyje. Jis skirtas aukštos kokybės AV signalams perduoti dideliais atstumais, palaiko nesuspaustą True 4K (4096 x 2160) raišką 60 Hz dažniu 4:4:4 spalvų formatu su HDR per vieną Cat 6A kabelį iki 100 m. Įrenginys perduoda vaizdo, garso, IR, RS-232, Gigabit Ethernet ir USB 2.0 signalus, taip pat palaiko HDMI garso įterpimą ir išskyrimą. Dėl ventiliatoriaus neturinčio korpuso su briaunuotu šilumos šalintuvu ir patvarios konstrukcijos jis tinkamas nepertraukiamam darbui konferencijų salėse, auditorijose, banketų salėse ir muziejuose.

Privalumai

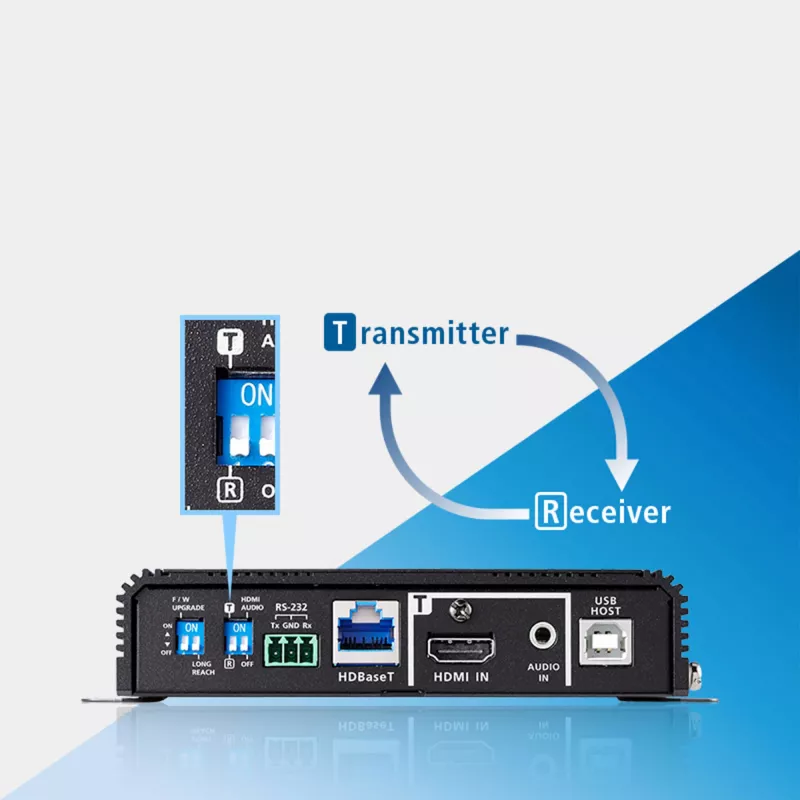

VE1843 leidžia lanksčiai konfigūruoti: vieną įrenginį galima nustatyti kaip siųstuvą arba imtuvą, taip sumažinant atsargų kiekį ir supaprastinant sistemos projektavimą. Jis užtikrina nesuspaustą True 4K HDMI su HDR per didelius atstumus be delsos, išlaiko pilną garso ir vaizdo vientisumą ir sujungia kelis signalus į vieną Cat 6A kabelį. Ventiliatoriaus nebuvimas su pasyviu šilumos šalintuvu užtikrina patikimą nepertraukiamą veikimą, o patogios funkcijos – aiškūs prievadų žymėjimai, įmontuoti tvirtinimo kronšteinai, priekinė rašoma etikečių vieta ir diagnostiniai LED indikatoriai – palengvina montavimą ir priežiūrą.

Tinkamas naudoti

• Konferencijų ir posėdžių salėse aukštos raiškos pristatymams
• Auditorijose ir paskaitų salėse, reikalaujančiose ilgų kabelių ruožų
• Banketų salėse ir renginių erdvėse su paskirstyta AV įranga
• Muziejuose ir viešose ekspozicijų vietose, kurioms reikalingas patikimas, aukštos kokybės vaizdo paskirstymas

Pagrindinės techninės specifikacijos

• Maksimali vaizdo raiška: True 4K (4096 x 2160) @ 60 Hz 4:4:4 su HDR
• Perdavimo atstumas: iki 100 m per Cat 6A kabelį
• HDBaseT versija: 3.0
• Kabelio tipas: vienas Cat 6A kabelis, perduodantis vaizdą, garsą, IR, RS-232, Gigabit Ethernet ir USB 2.0
• Garsas: palaikomas HDMI garso įterpimas ir išskyrimas
• USB: USB Type-A ir Type-B jungtys (USB 2.0)
• Serijinis valdymas: RS-232 sąsaja

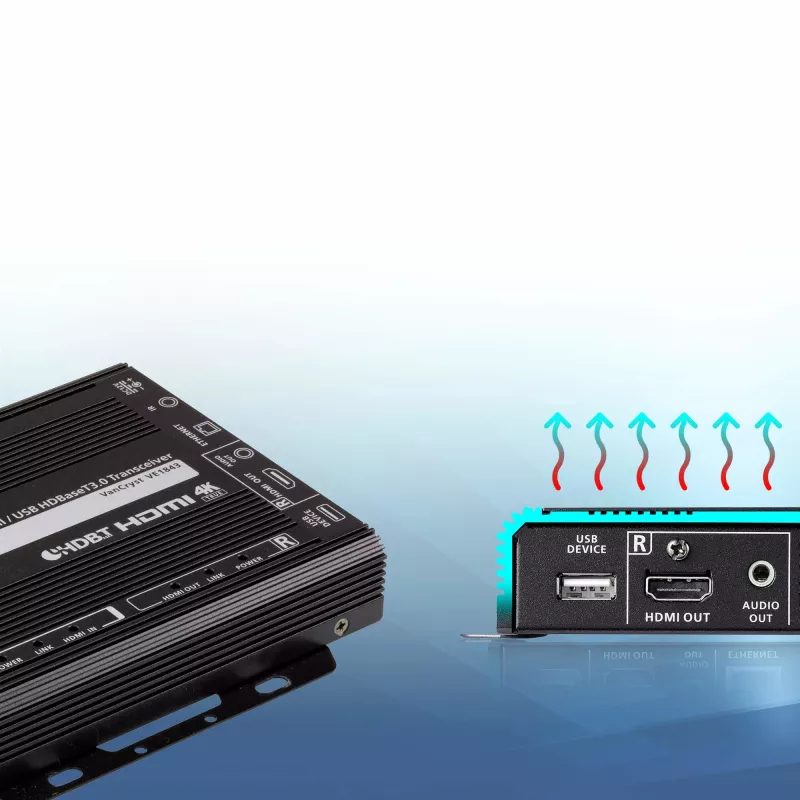

• Aušinimas: be ventiliatoriaus, su briaunuotu šilumos šalintuvu pasyviam aušinimui
• Formos faktorius: kompaktiškas siųstuvas-imtuvas su įmontuotais tvirtinimo kronšteinais ir priekine etikečių vieta

Kaip naudoti

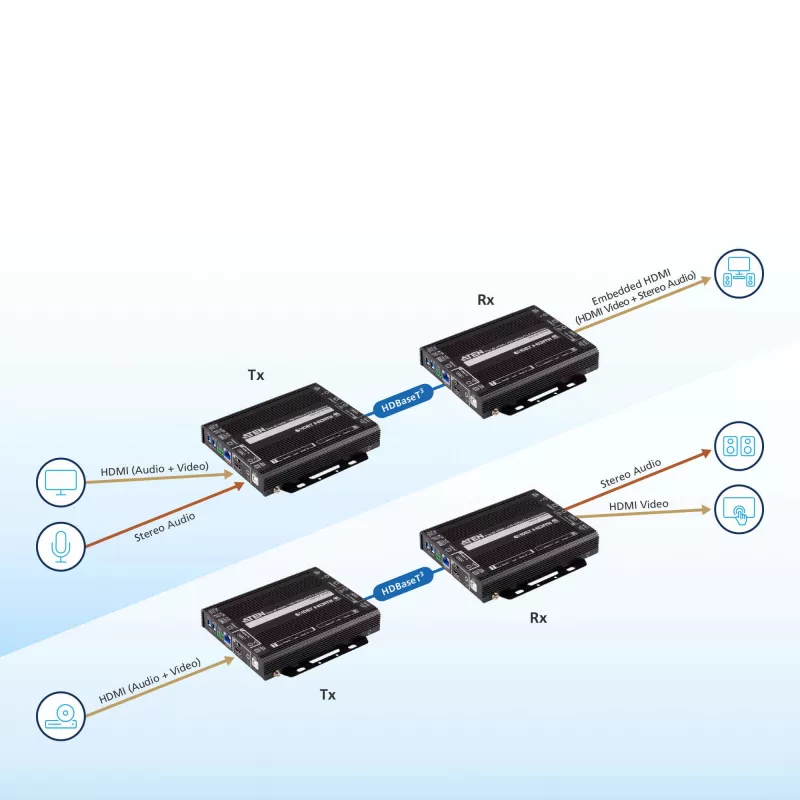

Įstatykite VE1843 abiejuose Cat 6A kabelio galuose ir nustatykite kiekvieną įrenginį į reikiamą režimą (Tx arba Rx). Prijunkite HDMI šaltinius ir ekranus prie HDMI prievadų, o valdymo įrenginius – prie RS-232, IR arba USB prievadų. Naudokite vieną Cat 6A kabelį tarp įrenginių, kad perduotumėte vaizdo, garso, valdymo signalus ir Ethernet. Pritvirtinkite įrenginius naudodami įmontuotus kronšteinus, stebėkite diagnostinius LED indikatorius, kad patikrintumėte veikimą, ir užrašykite identifikavimo etiketes priekinėje etikečių vietoje, kad būtų lengviau valdyti.

Rekomendacijos

Naudokite aukštos kokybės Cat 6A kabelį su tinkamu ekranavimu, kad išlaikytumėte nesuspaustą 4K@60Hz 4:4:4 su HDR iki 100 m. Įrenginį pastatykite vėdinamoje vietoje, kad užtikrintumėte pasyvų šilumos išsklaidymą, ir neuždenkite šilumos šalintuvo. Kelių patalpų konfigūracijose aiškiai pažymėkite Tx/Rx vaidmenis ir patikrinkite įrenginio programinės įrangos suderinamumą su prijungtais matriciniais jungikliais ar skirstytuvais.
