Motininė plokštė ASRock EPYC4000D4U KNOLL3 X300 Micro ATX Socket AM5 DDR5 4 DIMM 48 GB SATA III Gigabit LAN

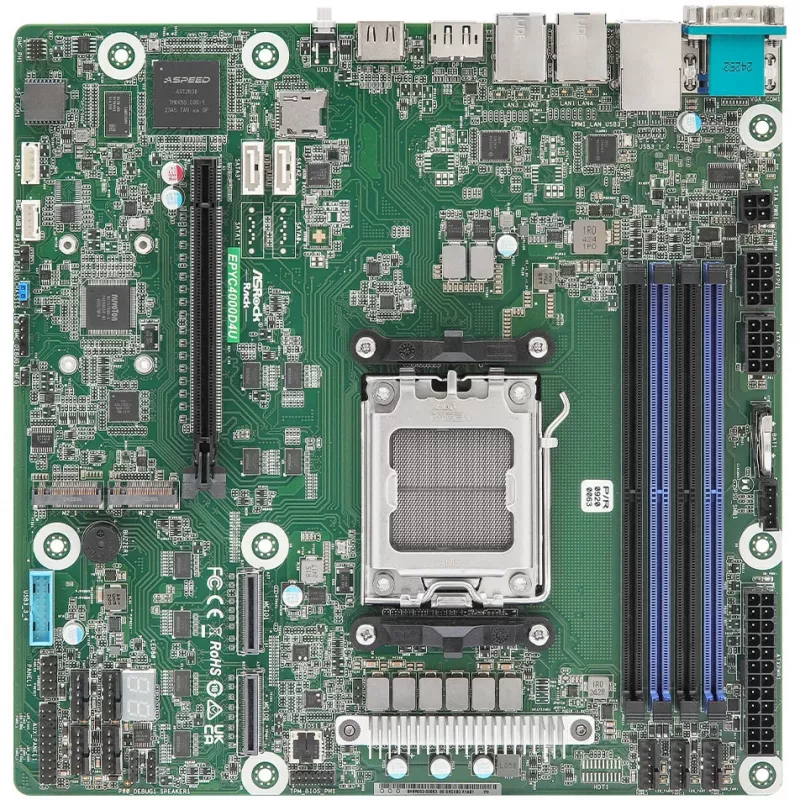

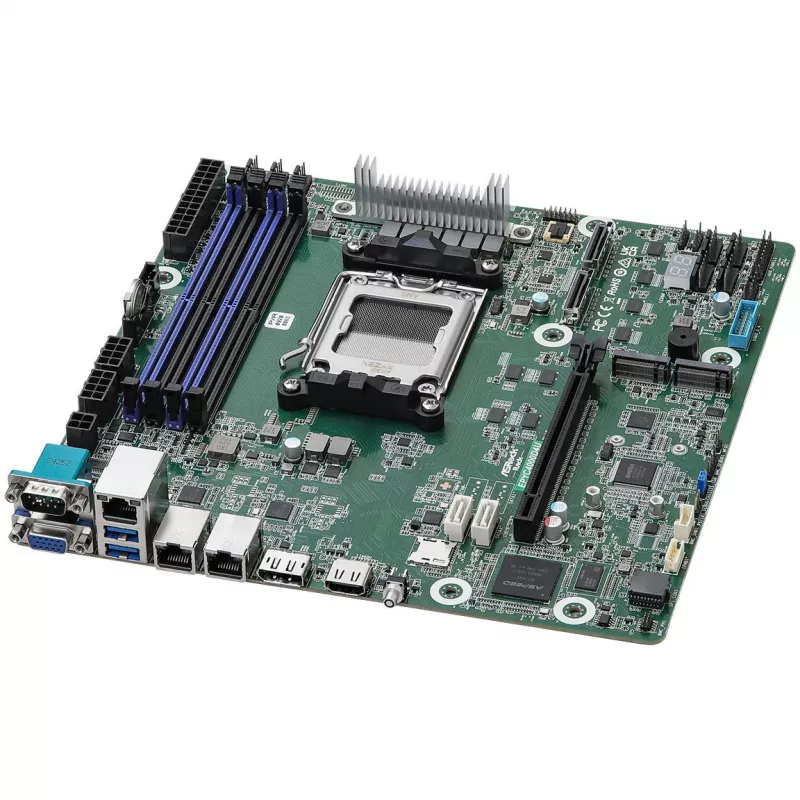

ASRock EPYC4000D4U (KNOLL3 X300) – tai Micro-ATX serverinė motininė plokštė su Socket AM5 lizdu, skirta AMD EPYC 4004/4005 bei AMD Ryzen 7000/8000/9000 serijų procesoriams. Ji priima ATX maitinimo šaltinį arba 12V DC įvestį, turi keturis DDR5 DIMM lizdus su ECC ir ne ECC UDIMM modulių palaikymu iki 48 GB. Plokštėje yra du Gigabit Ethernet prievadai, integruotas ASPEED AST2600 grafikos valdiklis, nuotolinis valdymas per IPMI bei kelios išplėtimo ir saugyklos sąsajos, tinkamos kompaktiškam serveriui ar darbo stočiai.

Privalumai

Micro-ATX formos faktorius subalansuoja kompaktiškumą ir išplėtimo galimybes, siūlydamas PCIe 5.0 x16 lizdą ir papildomas MCIO išplėtimo parinktis greitaeigiams įrenginiams. Du LAN prievadai su Intel i210 užtikrina patikimą Gigabit ryšį, o integruotas IPMI (ASPEED AST2600) leidžia nuotoliniu būdu valdyti ir stebėti sistemą. DDR5 atminties palaikymas su keturiais DIMM lizdais leidžia naudoti klaidų taisymo ECC konfigūracijas suderinamuose moduliuose, o du M.2 ir SATA III prievadai suteikia lanksčius saugyklos pasirinkimus tiek NVMe, tiek SATA diskams.

Tinka

• Kompaktiškiems stelažiniams ar bokštiniams serveriams
• Kraštiniams ir pramoniniams skaičiavimams
• Nuotoliniu būdu valdomiems įrenginiams ir tinklo įrangai
• Mažoms darbo stotims, reikalaujančioms PCIe 5.0 išplėtimo

Pagrindinės techninės specifikacijos

• Formos faktorius: Micro-ATX (9,6" x 9,6")
• Lustų rinkinys: KNOLL3 X300
• Procesoriaus lizdas: Socket AM5; suderinamas su AMD EPYC 4004/4005 ir AMD Ryzen 7000/8000/9000 serijomis
• Atmintis: 4 DIMM lizdai (2DPC); DDR5 ECC/ne ECC UDIMM; maksimali vidinė atmintis 48 GB
• Išplėtimas: 1 × PCIe 5.0 x16; MCIO lizdai, palaikantys PCIe5.0 (x8 ir dvigubas x4 konfigūracijas)
• Saugykla: 2 × M.2 (PCIe5.0 x4) ir 2 × SATA III (6 Gb/s)
• Tinklas: 2 × RJ45 Gigabit Ethernet (Intel i210)

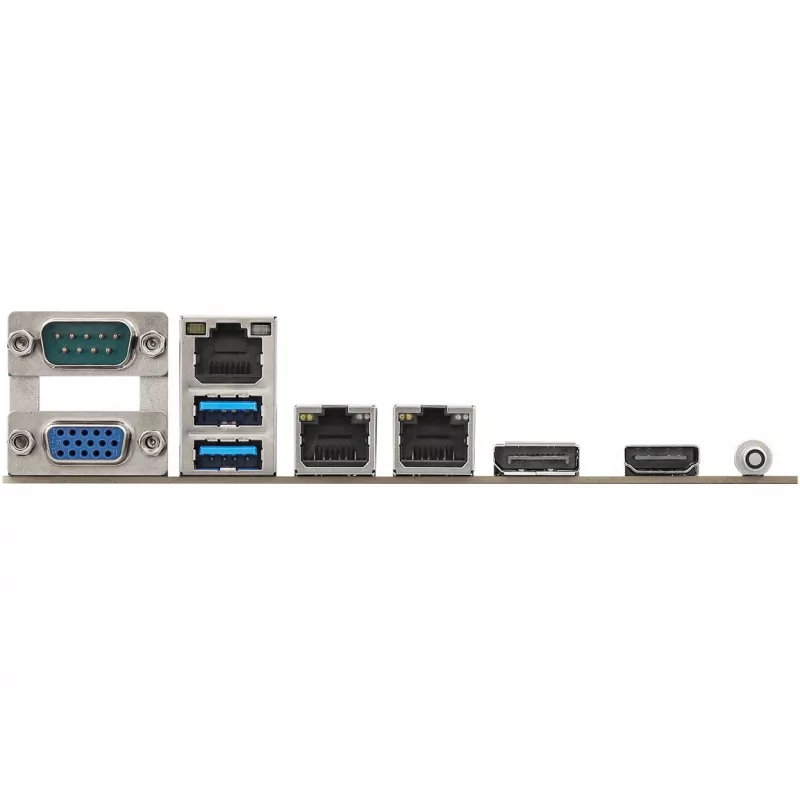

• Vaizdas/Valdymas: 1 × HDMI, 1 × DisplayPort; ASPEED AST2600 su IPMI nuotoliniu valdymu
• BIOS: UEFI AMI (256 Mbit); ACPI versija 6.4

Kaip naudoti

Įdiekite motininę plokštę į suderinamą Micro-ATX korpusą ir prijunkite arba standartinį ATX maitinimo šaltinį, arba 12V DC įvestį pagal plokštės maitinimo jungties specifikaciją. Įstatykite tinkamą Socket AM5 procesorių ir užpildykite DDR5 UDIMM atminties modulius keturiuose DIMM lizduose, vadovaudamiesi plokštės instrukcija optimaliam dviejų kanalų/2DPC išdėstymui. Prijunkite saugyklos įrenginius prie M.2 lizdų ar SATA III prievadų ir įdiekite PCIe korteles į PCIe 5.0/MCIO lizdus. Konfigūruokite tinklą, saugyklą ir programinės įrangos nustatymus per UEFI BIOS, o nuotoliniam stebėjimui ir valdymui naudokite IPMI.

Rekomendacijos

Naudokite serverinius ECC DDR5 modulius, kai reikalingas atsparumas klaidoms; prieš diegiant gamybinėje aplinkoje atnaujinkite BIOS į naujausią versiją. Siekiant stabilaus tinklo veikimo, naudokite kokybiškus kabelius ir sukonfigūruokite Intel i210 sąsajas operacinėje sistemoje ar valdymo programinėje įrangoje.
