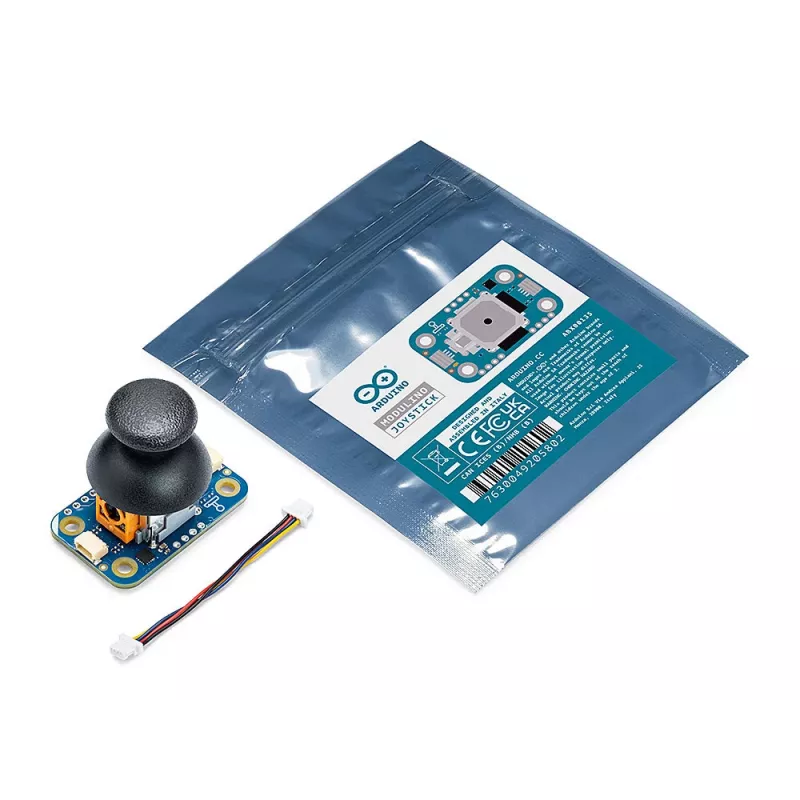

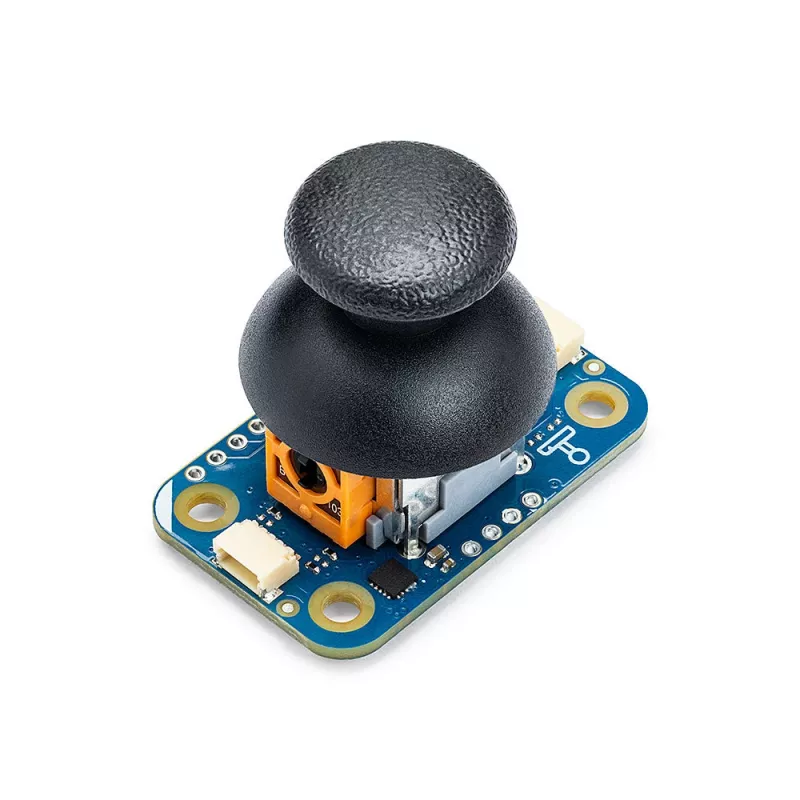

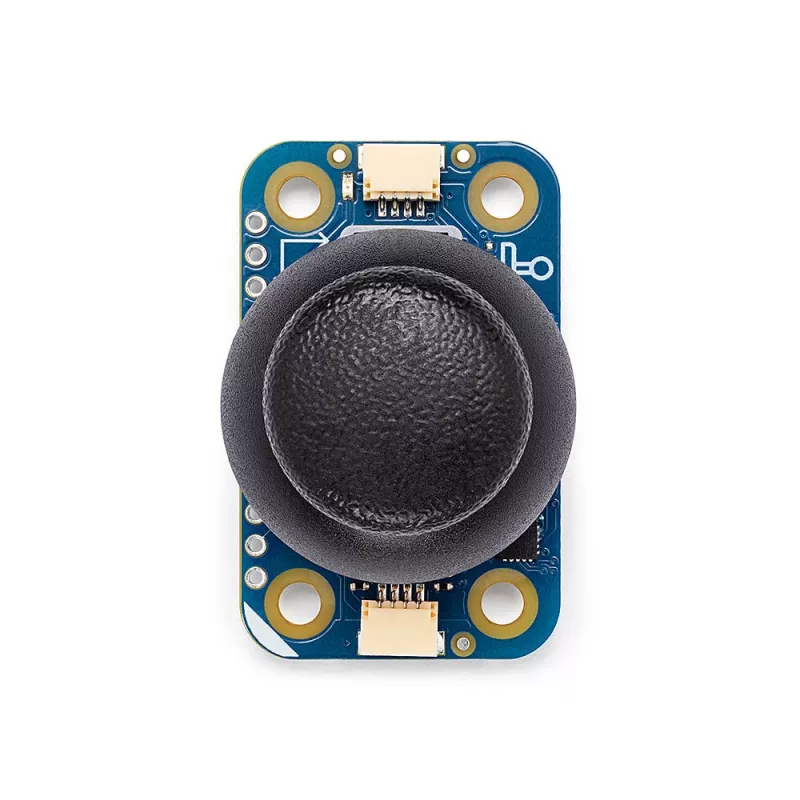

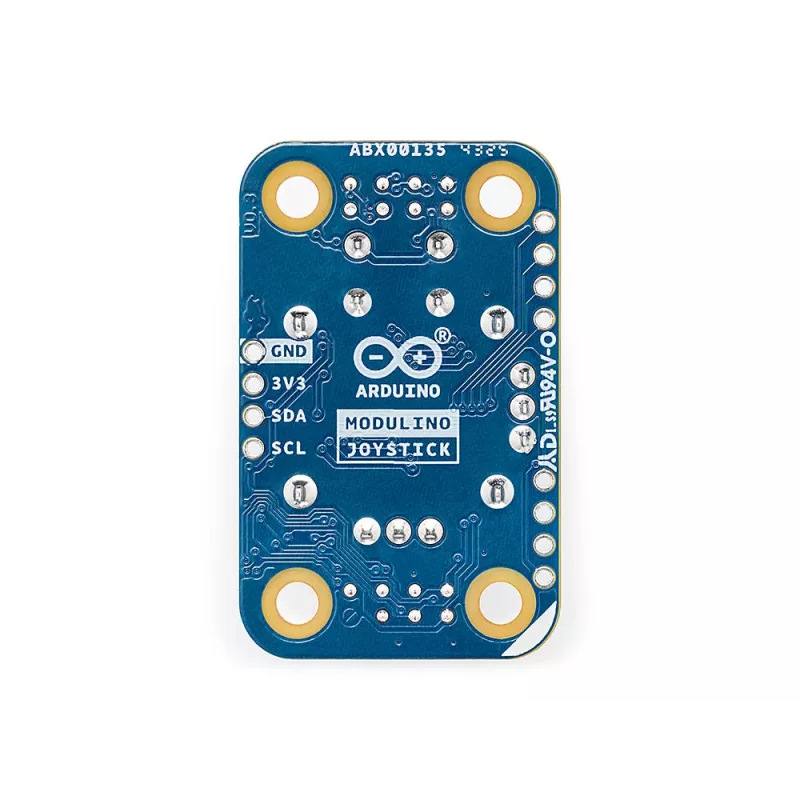

Arduino ABX00135 Modulino joystick modulis

2 ašių analoginė svirtis su paspaudimo mygtuku vienoje 34 x 26 mm plokštėje. Arduino ABX00135 Modulino joystick modulis pašalina vieną iš erzinančių kliūčių kuriant valdymo sprendimus: nereikia lituoti atskirų potenciometrų, mygtukų ir pull-up rezistorių, kad gautumėte patikimą X, Y ir paspaudimo signalą.

Kodėl verta rinktis šį modulį

• 2 ašių analoginė svirtis su savaiminio centravimo mechanizmu užtikrina tikslų ir pastovų valdymą
• Integruotas skaitmeninis mygtukas, suveikiantis paspaudus svirtį žemyn
• Maitinimo įtampa 3.3V - 5V DC, suderinama su Arduino, Raspberry Pi, ESP32 ir kitais mikrovaldikliais
• Paprastas 5 kontaktų sąsaja: VCC, GND, VRX, VRY, SW
• Kompaktiška FR-4 PCB plokštė (34 x 26 mm) su standartiniu 0.1" žingsniu, tinkama breadboard ar PCB montavimui
• Patvari konstrukcija: FR-4 plokštė ir plastikinė svirtis

Techninės specifikacijos

• Produkto tipas: joystick modulis
• Valdymo tipas: 2 ašių analoginis (X, Y)
• Mygtuko tipas: 1x skaitmeninis paspaudimo mygtukas
• Išvesties sąsaja: analoginė įtampa (X, Y ašys), skaitmeninė (mygtukas)
• Maitinimo įtampa: 3.3V - 5V DC
• Jungtis: 5 kontaktų header (VCC, GND, VRX, VRY, SW)
• Jutiklio technologija: potenciometras
• Montavimas: suderinama su breadboard, PCB montavimas
• PCB matmenys (ilgis x plotis): 34 x 26 mm
• Bendras aukštis (su svirtimi): 32 mm
• Svirties tipas: savaiminio centravimo
• Medžiaga: FR-4 PCB, plastikinė svirtis
• Spalva: mėlyna plokštė, juoda svirtis

Kam tinka

Modulis skirtas kūrėjams, robotikos entuziastams ir žaidimų programuotojams, kuriems reikia tikslaus analoginio valdymo. Tinka robotų valdikliams, individualiems gamepad'ams ar interaktyvioms instaliacijoms, kur svarbus patikimas ir pasikartojantis signalas.

Kaip naudoti

Prijunkite X ir Y ašis prie mikrovaldiklio analoginių įėjimų, o mygtuką - prie skaitmeninio įėjimo. Ramybės būsenoje abi ašys išveda maždaug pusę VCC įtampos, todėl naudokite Arduino map() funkciją, kad gautumėte reikiamą reikšmių diapazoną. Breadboard naudojimui prilituokite header kontaktus arba naudokite 5 kontaktų female-to-male laidą.

Patarimas: prieš montuodami į galutinį korpusą, patikrinkite ašių reikšmes Serial Monitor lange - taip greičiau nustatysite, ar svirtis centruojasi vienodai abiejose ašyse. Jei projektuojate nešiojamą įrenginį, fiksuokite modulį varžtais per PCB skyles, kad ilgainiui neišsivaikščiotų kontaktai.
