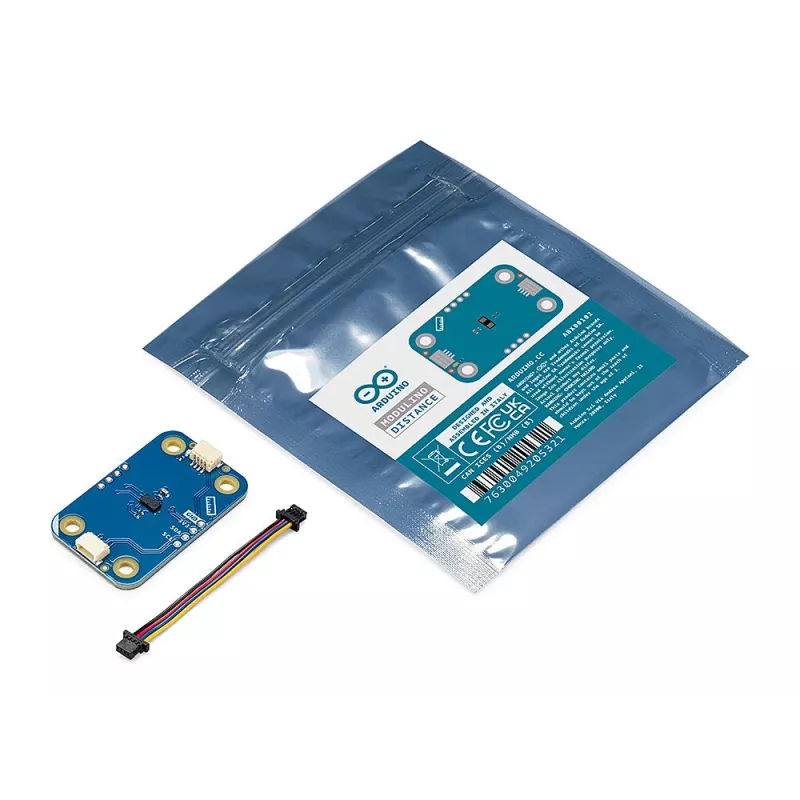

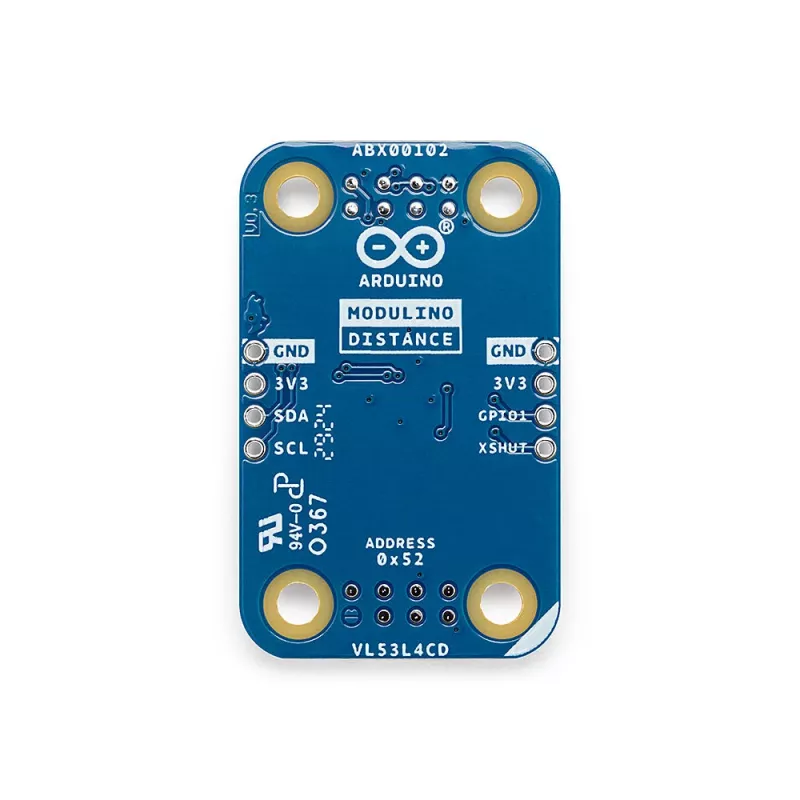

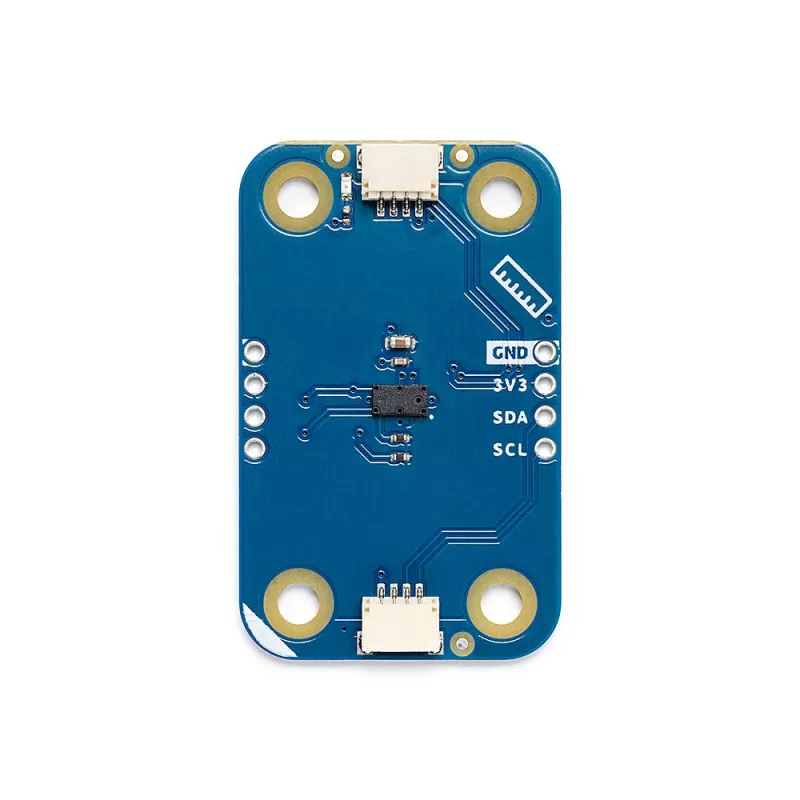

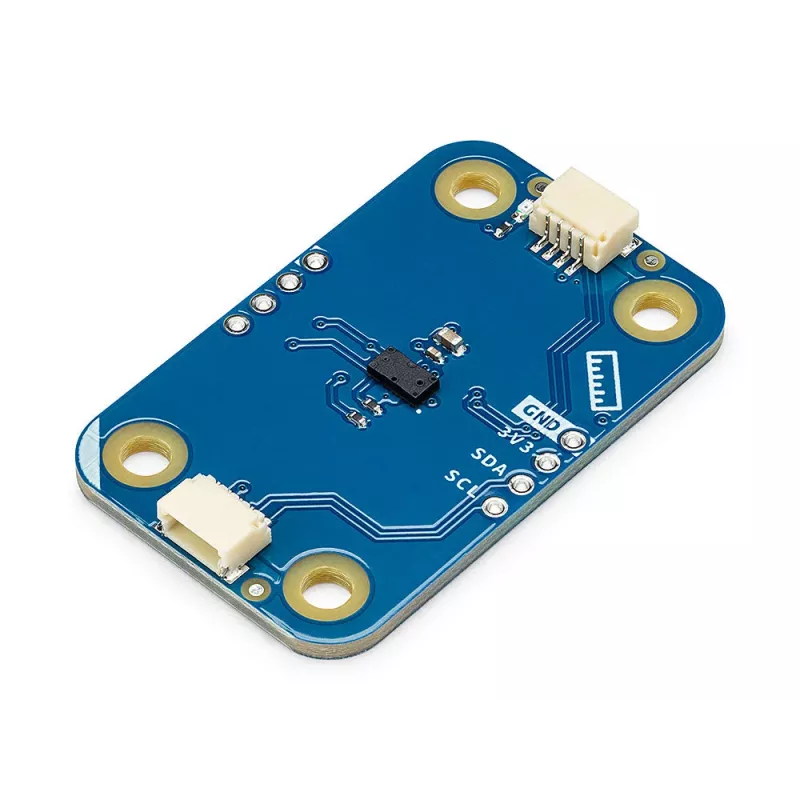

Arduino ABX00102 Modulino Distance ultragarsinio nuotolio jutiklio modulis

Arduino ABX00102 Modulino Distance yra ultragarsinis nuotolio matavimo modulis, skirtas bekontakčiam atstumo nustatymui nuo 2 cm iki 400 cm. Jis naudoja 40 kHz ultragarso bangas ir laiko skrydžio principą, užtikrindamas ±3 mm tikslumą ir 3 mm skyrą.

Kam skirtas

Šis modulis tinka robotikos, automatizavimo, studentų ir inžinierių projektams, kuriuose reikalingas patikimas bekontaktis atstumo matavimas. Jis lengvai integruojamas į Arduino Modulino ekosistemą per specialų jungtį.

Pagrindinės savybės

• Ultragarsinis laiko skrydžio jutiklis, veikiantis 40 kHz dažniu
• Matavimo diapazonas: nuo 2 cm iki 400 cm
• Didelis tikslumas: ±3 mm, skiriamoji geba 3 mm
• Efektyvusis kampas mažesnis nei 15 laipsnių
• Mažos energijos sąnaudos: 15 mA veikiant, mažiau nei 2 mA budėjimo režimu
• Skaitmeninis TTL išėjimas, impulso plotis proporcingas atstumui
• Suderinamas su Arduino Modulino jungtimi
• Darbinė temperatūra: nuo -20°C iki 80°C

Specifikacijos

• Jutiklio technologija: ultragarsinis (laiko skrydis)
• Matavimo diapazonas: 2 cm – 400 cm
• Maitinimo įtampa: 5 V DC
• Darbinė srovė: 15 mA
• Budėjimo srovė: < 2 mA
• Efektyvusis kampas: < 15°
• Skiriamoji geba: 0,3 cm (3 mm)
• Tikslumas: ± 3 mm
• Ultragarso dažnis: 40 kHz
• Trigerio įėjimas: 10 µs TTL impulsas
• Išėjimo tipas: skaitmeninis (TTL lygis, aido impulso plotis proporcingas atstumui)
• Sąsaja: Modulino jungtis
• Suderinamumas: Arduino Modulino platforma
• Funkcija: bekontaktis atstumo matavimas
• Darbinė temperatūra: -20°C iki 80°C
• Atsako laikas: apie 100 ms visam diapazonui
• Aptikimo metodas: aido lokacija

Naudojimo patarimai

Montuokite jutiklį taip, kad tarp jo ir taikinio būtų tiesioginė matomumo linija. Venkite paviršių, sugeriančių garsą (pvz., minkštų audinių), nes jie gali sumažinti efektyvųjį nuotolį. Judantiems robotams atsižvelkite į 100 ms atsako laiką planuodami kliūčių aptikimo logiką.

Patarimas: norėdami užtikrinti stabiliausius matavimus, maitinkite modulį stabilizuotu 5 V šaltiniu ir venkite ilgų laidų, galinčių sukelti trukdžius.
