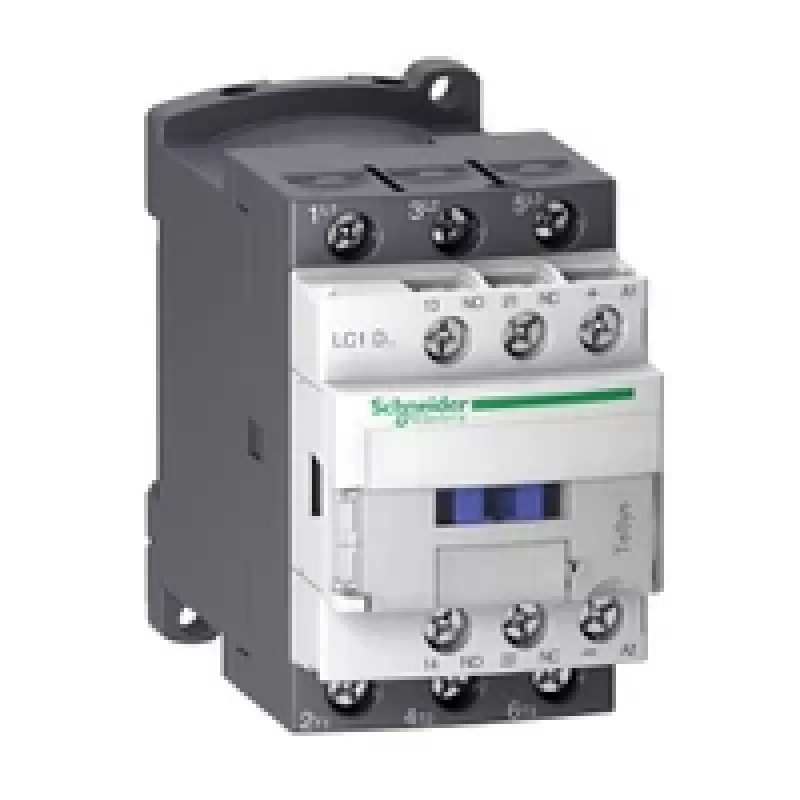

APC Schneider Electric LC1D32BL TeSys D kontaktorius, 3 polių, 32 A, 24 V DC, 1NO+1NC

Kai jūsų valdymo sistema reikalauja patikimo ir ilgaamžio motoro perjungimo, APC Schneider Electric LC1D32BL TeSys D kontaktoriui nėra lygių. Šis kompaktiškas trijų polių kontaktorius užtikrina stabilų 32 A darbinę srovę AC-3 kategorijoje ir gali valdyti iki 15 kW galios variklius esant 400 V kintamajai įtampai. Ritė skirta 24 V nuolatinei srovei, todėl jis puikiai tinka pramoninėms valdymo sistemoms su nuolatinės srovės grandinėmis.

Privalumai

Tvirtas korpusas su varžtinėmis gnybtų jungtimis užtikrina saugų laidų sujungimą. Integruoti pagalbiniai kontaktai (1 NO + 1 NC) daugeliu atvejų pašalina papildomų modulių poreikį. Aukšta elektrinė (1,4 mln. ciklų) ir mechaninė (15 mln. ciklų) patvarumas mažina priežiūros išlaidas. Platus darbinės temperatūros diapazonas (-5–60 °C) ir IP20 apsauga leidžia naudoti pramoniniuose skyduose.

Kam tinka

• Variklių paleidimas ir perjungimas pramoninėse mašinose
• Apšvietimo ir šildymo valdymo sistemos
• ŠVOK įranga
• Siurblių ir kompresorių valdymas
• Automatikos ir procesų valdymo skydai

Pagrindinės specifikacijos

• Gaminio tipas: kontaktorius
• Serija: TeSys D
• Polių skaičius: 3P
• Vardinė darbinė srovė (AC-3): 32 A esant ≤60 °C, ≤440 V
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Variklio galia (AC-3, 400 V): 15 kW
• Vardinė izoliacinė įtampa (Ui): 690 V (IEC 60947-4-1)
• Vardinė darbinė įtampa (Ue): iki 690 V AC / 300 V DC
• Tvirtinimo būdas: bėgelis / plokštė
• Gnybtų tipas: varžtiniai gnybtai
• IP apsaugos lygis: IP20
• Elektrinė patvarumas (AC-3): 1,4 mln. ciklų
• Mechaninis patvarumas: 15 mln. ciklų
• Darbinė temperatūra: -5–60 °C
• Standartai: IEC 60947-4-1, UL 508, CSA C22.2 No 14
• Sertifikatai: UL, CSA, CCC, EAC, DNV-GL, RINA, BV

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, įsitikinkite, kad ritės įtampa atitinka jūsų valdymo grandinę (24 V DC). Naudokite tinkamas perkrovos reles ir trumpojo jungimo apsaugos įtaisus. Kontaktorius gali būti montuojamas ant DIN bėgelio arba tiesiai ant plokštės. Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo nurodymų.
