Stovo PDU APC NetShelter Advanced Switched 3 fazių 43,5 kW (400V 63A) arba 34,6 kW (415V 60A), 42 lizdai, IEC 60309 įvadas

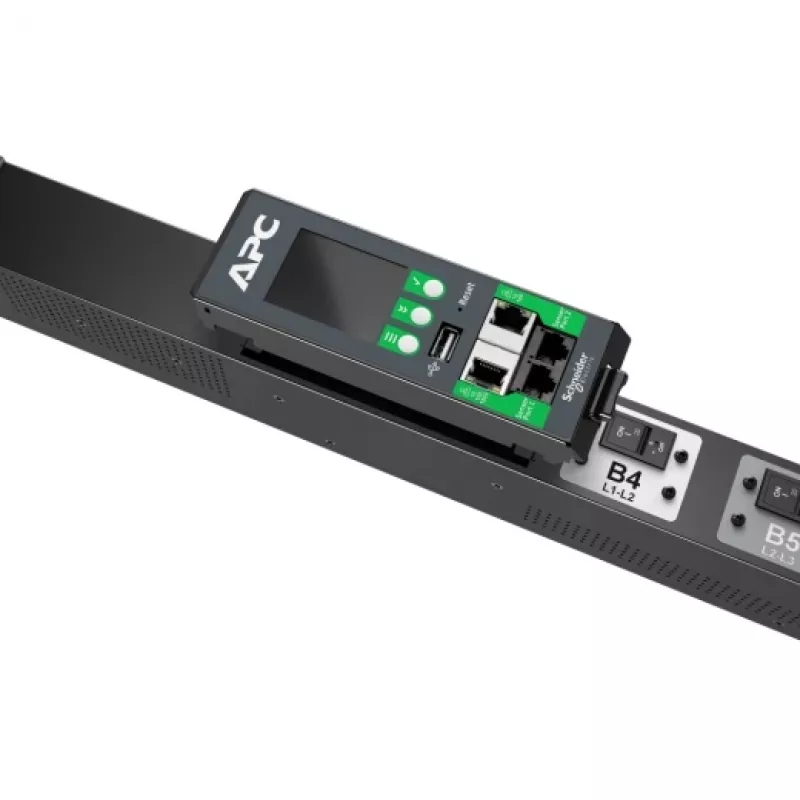

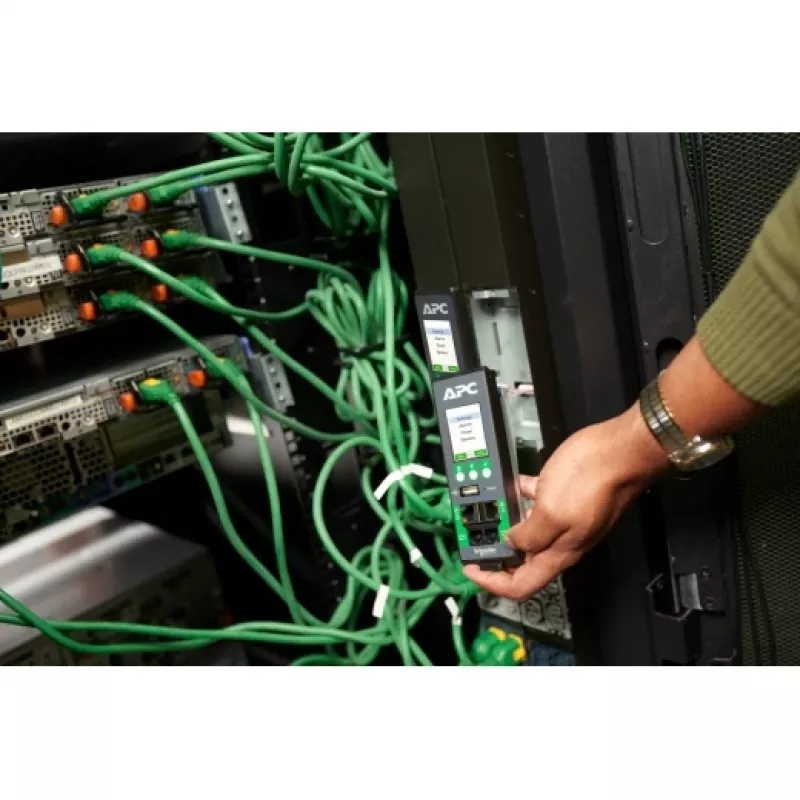

Šis APC NetShelter Advanced Switched stovo PDU yra perjungiamas maitinimo skirstytuvas, sukurtas patikimam maitinimo tiekimui ir matomumui serverių bei tinklo stovuose. Jis palaiko didelio tankio įrenginius su 42 lizdais 0U formos faktoriuje ir 4-in-1 kombinuotais IEC lizdais (C13, C19, C15, C21), užtikrinančiais lankstų kabelių jungimą. Įrenginys suteikia PDU lygio matavimus su 1% tikslumu, vietinį spalvotą LCD ekraną ir nuotolinį stebėjimą per Gigabit Ethernet. Du tinklo prievadai palaiko kaskadinį jungimą ir tinklo pertekliškumą, o „Live Swap“ tinklo valdymo kortelę galima pakeisti neišjungus prijungtos įrangos. PDU veikia iki 60°C temperatūroje ir yra sertifikuotas pasauliniam naudojimui.

Privalumai

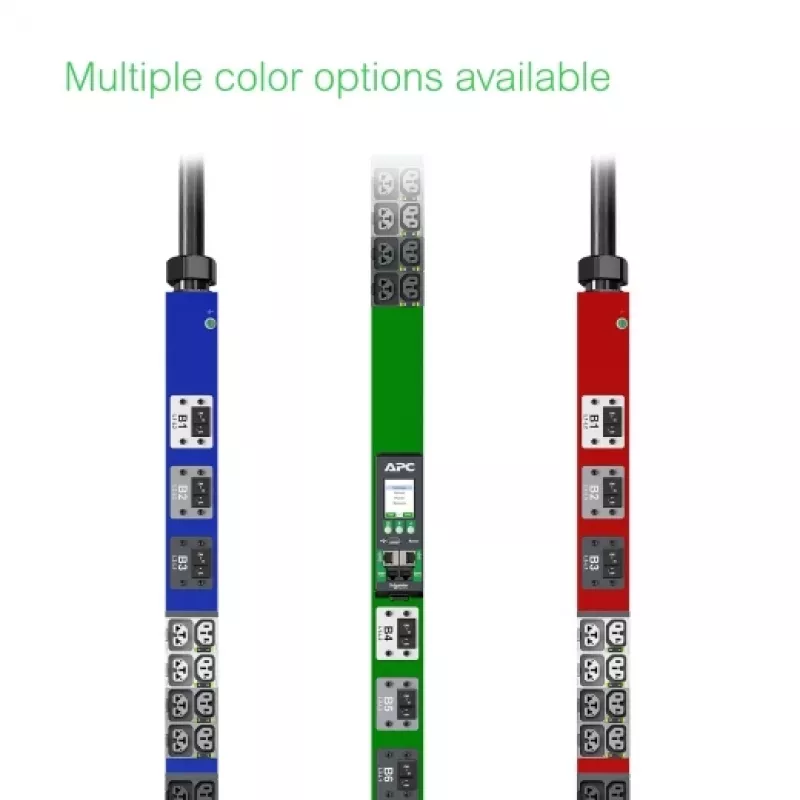

Didelis lizdų tankis ir lankstus lizdų suderinamumas su skirtingais kabelių tipais leidžia efektyviai išnaudoti stovo erdvę. Tikslūs galios matavimai (1%) palaiko atsiskaitymą, pajėgumų planavimą ir slenksčių aliarmus. Kintamos fazės lizdų grupavimas ir spalvomis pažymėti lizdai supaprastina apkrovos balansavimą ir kabelių valdymą. Du Ethernet prievadai ir galios dalijimosi funkcija leidžia NMC veikti toliau, jei PDU netenka kintamosios srovės, o „Live Swap“ NMC sumažina prastovas priežiūros metu. Darbinė temperatūra iki 60°C ir pasauliniai sertifikatai (UL/CE/CSA) leidžia naudoti įvairiose duomenų centrų aplinkose.

Tinka

• Didelio tankio serverių ir tinklo stovų įrengimui
• Duomenų centrams, kuriems reikalingas tikslus galios matavimas ir atsiskaitymas
• Aplinkoms, kuriose reikalingas nuotolinis lizdų perjungimas ir stebėjimas
• Stovuose su mišriais IEC maitinimo kabeliais ir kombinuotais lizdais
• Įrengimams, kuriems reikalingas tinklo pertekliškumas arba PDU kaskadinis jungimas

Pagrindinės techninės specifikacijos

• Modelis: APC NetShelter Rack PDU Advanced, APDU10450SW
• Tipas: Perjungiamas stovo PDU, 0U (vertikalus montavimas)
• Fazė: 3 fazės (kintamos fazės grupavimas)
• Galia: iki 43,5 kW (400 V, 63 A) arba 34,6 kW (415 V, 60 A)
• Nominali įėjimo įtampa: 200–240 V; dažnis: 50–60 Hz
• Maksimali srovė: 60 A

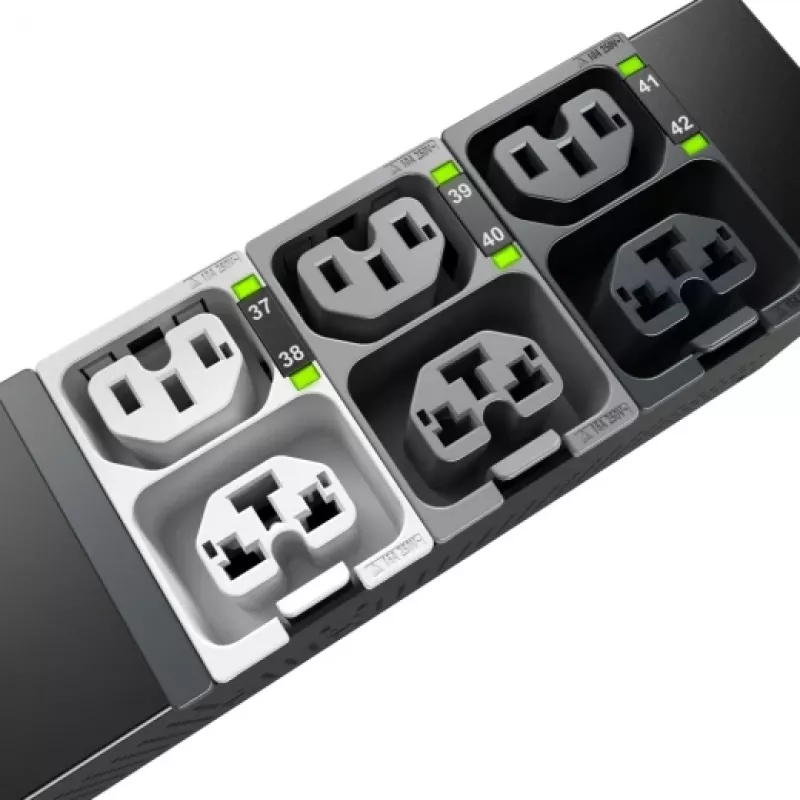

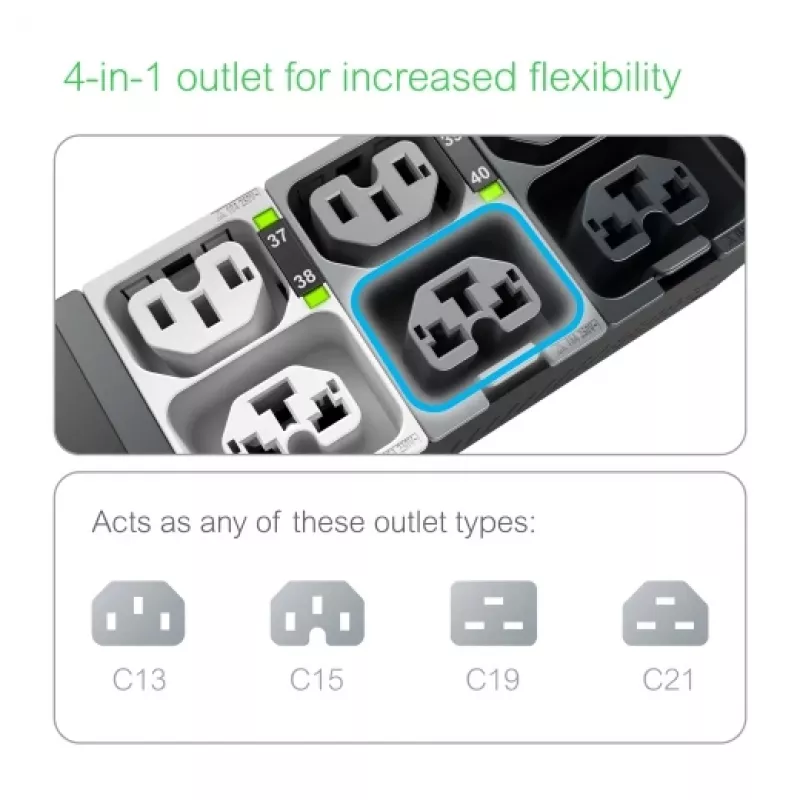

• Lizdai: 42 lizdai; 4-in-1 kombinuoti IEC lizdai (C13, C15, C19, C21)
• Įėjimo jungtis: IEC 60309
• Matavimo tikslumas: 1%
• Tinklas: Gigabit Ethernet + antrinis 10/100 Ethernet prievadas (du prievadai kaskadiniam jungimui/pertekliškumui)

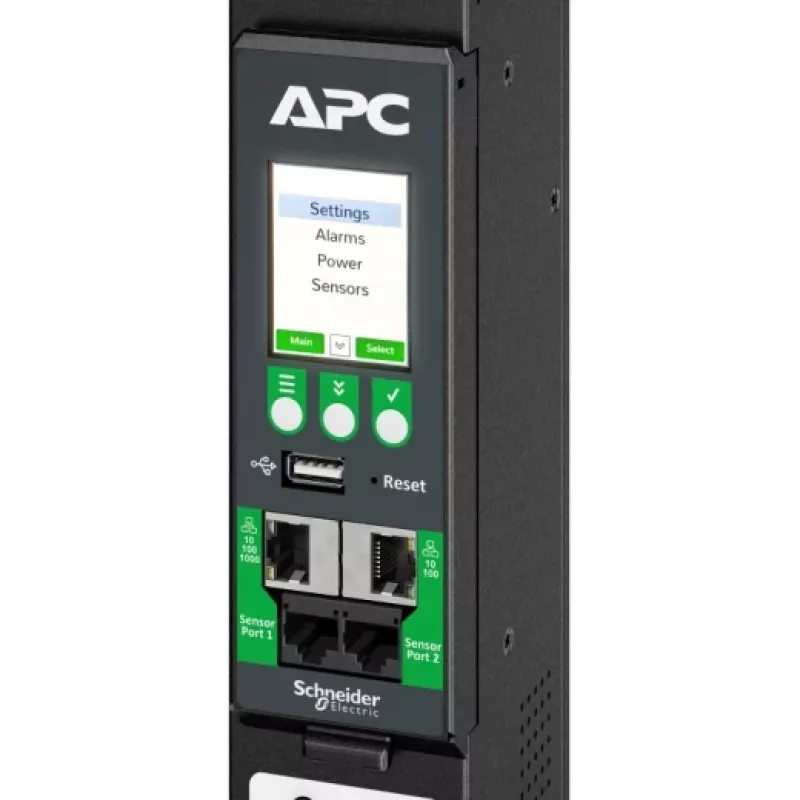

• Ekranas: Spalvotas LCD
• Aplinka: Du jutiklių prievadai (papildomi jutikliai parduodami atskirai)
• Darbinė temperatūra: iki 60°C (140°F) esant pilnai apkrovai
• Sertifikatai: UL, CE, CSA (pvz., UL 62368-1, CSA C22.2 No 62368-1, FCC dalis 15)
• Matmenys (apytiksliai): plotis 56 mm, gylis 75 mm, aukštis 1826 mm
• MPN: APDU10450SW; EAN: 0731304439110

Kaip naudoti

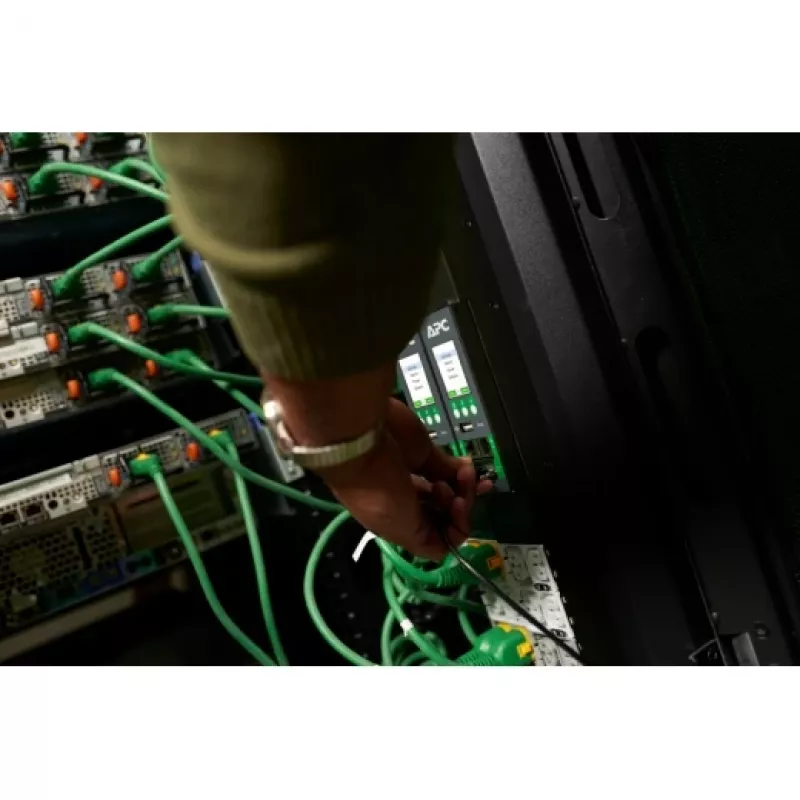

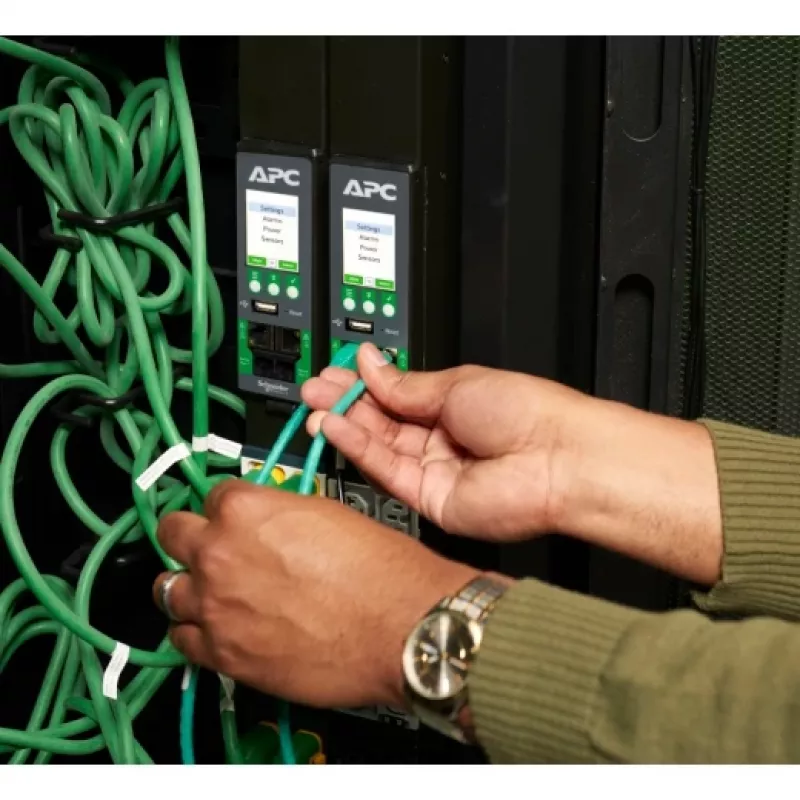

Pritvirtinkite PDU vertikaliai stove (0U) ir prijunkite atitinkamą IEC 60309 įvesties kištuką prie maitinimo šaltinio. Prijunkite įrangos maitinimo laidus prie 4-in-1 kombinuotų lizdų pagal įrenginio įvesties tipą. Naudokite vietinį spalvotą LCD ekraną tiesioginiams galios rodmenims ir būsenai, arba prijunkite PDU prie tinklo per Gigabit Ethernet prievadą nuotoliniam stebėjimui, lizdų perjungimui ir matavimams. Norėdami kaskadiškai sujungti PDU, naudokite antrinį Ethernet prievadą pagal montavimo instrukciją. Jei reikia, pakeiskite tinklo valdymo kortelę neatskirdami PDU ir prijungtos įrangos nuo maitinimo, naudodami „Live Swap“ funkciją pagal APC aptarnavimo instrukcijas.

Rekomendacijos

Prieš montavimą patikrinkite įėjimo įtampą ir srovės talpą, suplanuokite lizdų paskirstymą naudodami kintamos fazės grupes apkrovai subalansuoti ir prijunkite aplinkos jutiklius, jei reikalingas temperatūros ir drėgmės stebėjimas. Naudokite gamintojo patvirtintus maitinimo laidus ir laikykitės vietinių elektros instaliacijos taisyklių. Atsiskaitymui ar pajėgumų planavimui pasikliaukite 1% matavimo tikslumu ir integruokite su stebėjimo programine įranga per NMC.
