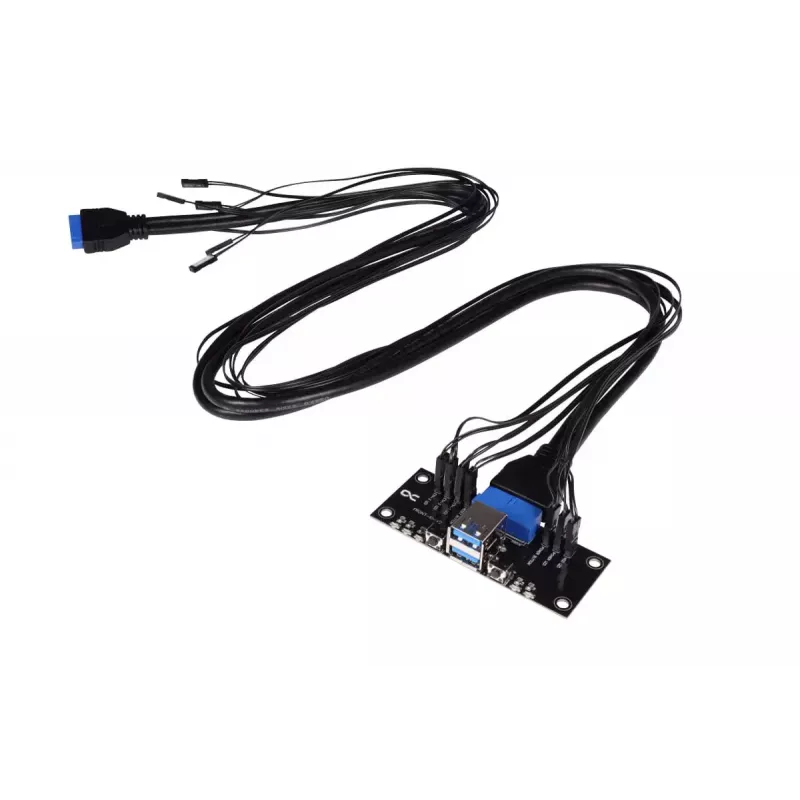

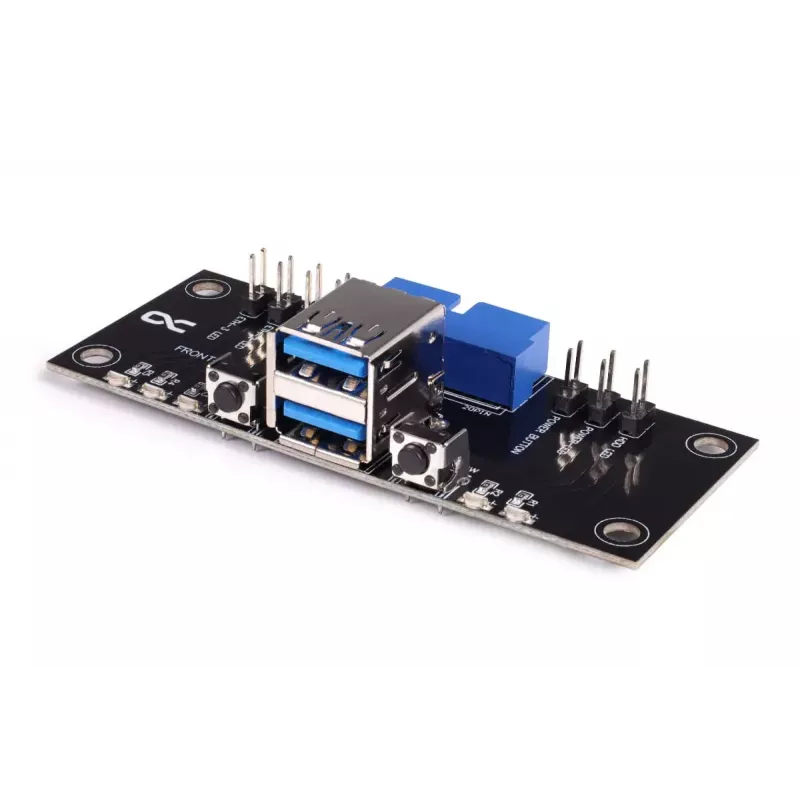

Alphacool I/O ES skydelis su laidų rinkiniu ir USB 3.0, 25057, juodas

Šis Alphacool I/O ES skydelis su laidų rinkiniu ir USB 3.0 yra skirtas profesionalioms serverių sistemoms, kurioms reikalingas patogus priekinis jungčių ir indikatorių išvedimas. Jis montuojamas į Alphacool serverių korpusus nuo 1U iki 4U aukščio ir suteikia priekinį maitinimo, perkrovimo mygtukų bei dviejų USB 3.0 prievadų pasiekiamumą.

Ką šis gaminys išsprendžia?

Dažnai serverių korpusai neturi priekinių USB prievadų arba jų indikatoriai yra nepakankami. Šis skydelis leidžia lengvai prijungti išorinius įrenginius per USB 3.0 ir stebėti tinklo, maitinimo bei kietojo disko veiklos būseną per LED indikatorius. Tai ypač naudinga, kai serveris yra lentynoje ir priekinė prieiga yra būtina.

Pagrindinės techninės specifikacijos

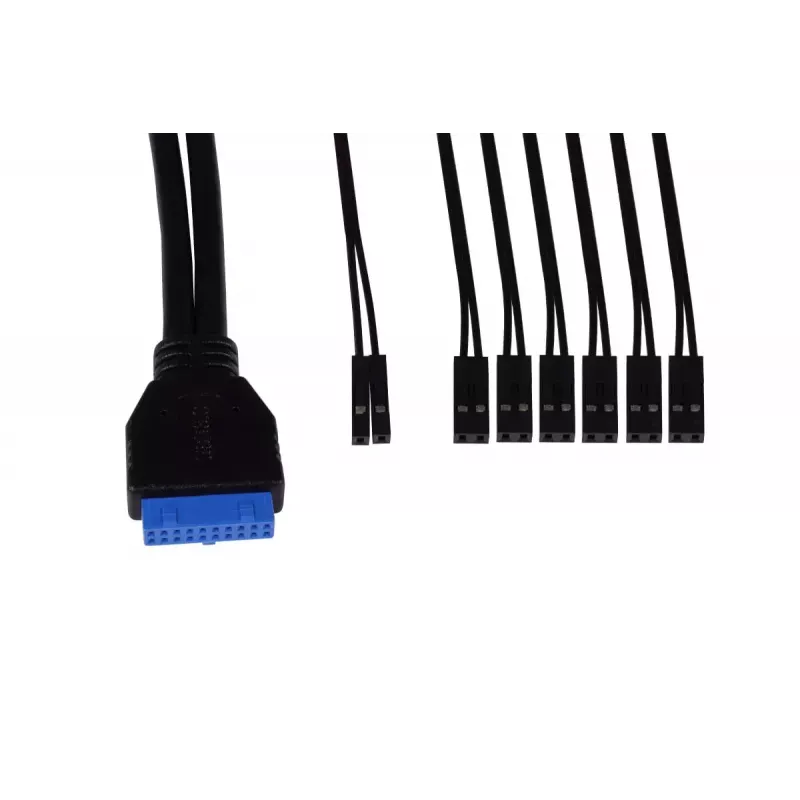

• Komplekte esantys laidai: 8 vnt. (septyni 2 kontaktų jungtys + viena 19 kontaktų USB 3.0 jungtis)
• Laidų ilgis: 80 cm kiekvienas

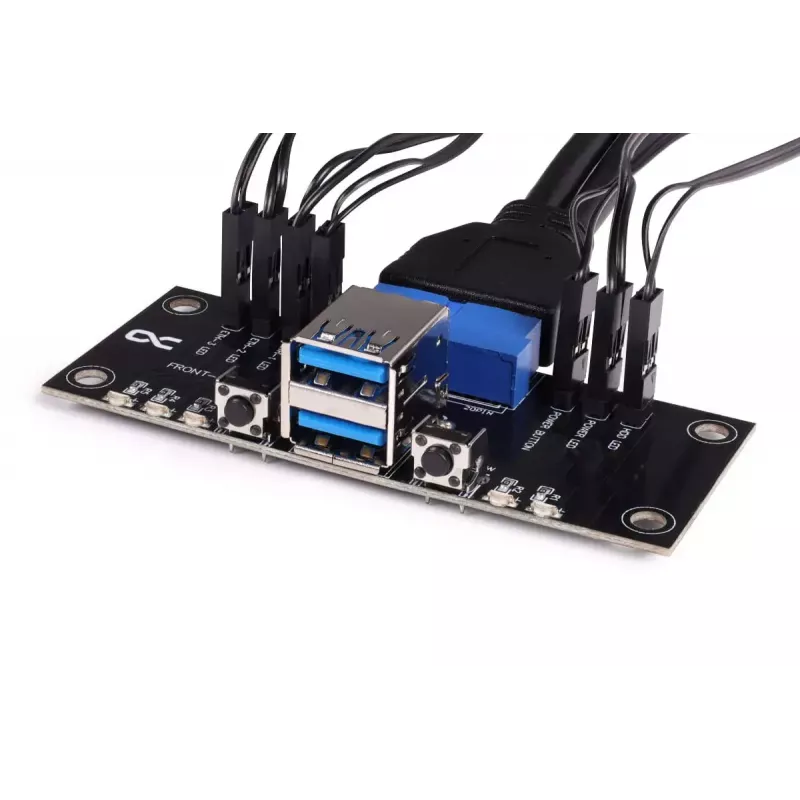

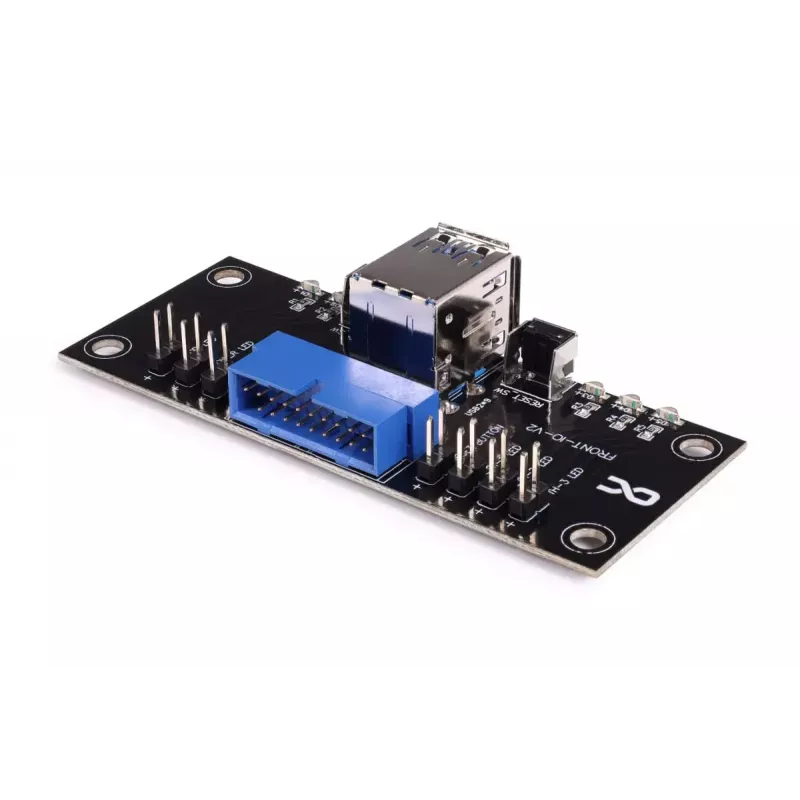

• USB prievadai: du USB 3.0 prievadai, jungiami per 19 kontaktų USB 3.0 laidą
• LED indikatoriai: trys tinklo LED, vienas maitinimo LED, vienas HDD LED (2 kontaktų jungtys)
• Mygtukai: maitinimo ir perkrovimo (2 kontaktų jungtys)
• Tvirtinimas: 4 varžtų skylės, vidinis skersmuo 3,5 mm, skylių tarpai 74 mm x 24 mm (centras iki centro)
• Suderinami korpusai: 1U iki 4U serverių korpusai

Montavimas yra paprastas: pritvirtinkite skydelį prie korpuso priekio naudodami keturis varžtus, atitinkančius 3,5 mm skyles. Prijunkite 2 kontaktų laidus prie atitinkamų pagrindinės plokštės ar korpuso jungčių tinklo LED, maitinimo LED, HDD LED, maitinimo ir perkrovimo mygtukams. USB 3.0 laidą įjunkite į pagrindinės plokštės USB 3.0 jungtį. Laidų ilgis 80 cm leidžia lengvai juos nutiesti korpuse.

Rekomenduojama prieš jungiant patikrinti pagrindinės plokštės jungčių kontaktų išdėstymą, kad būtų užtikrintas teisingas LED ir mygtukų veikimas. Naudokite tinkamus varžtus ir laikykitės įžeminimo procedūrų montuodami serverių lentynose.
