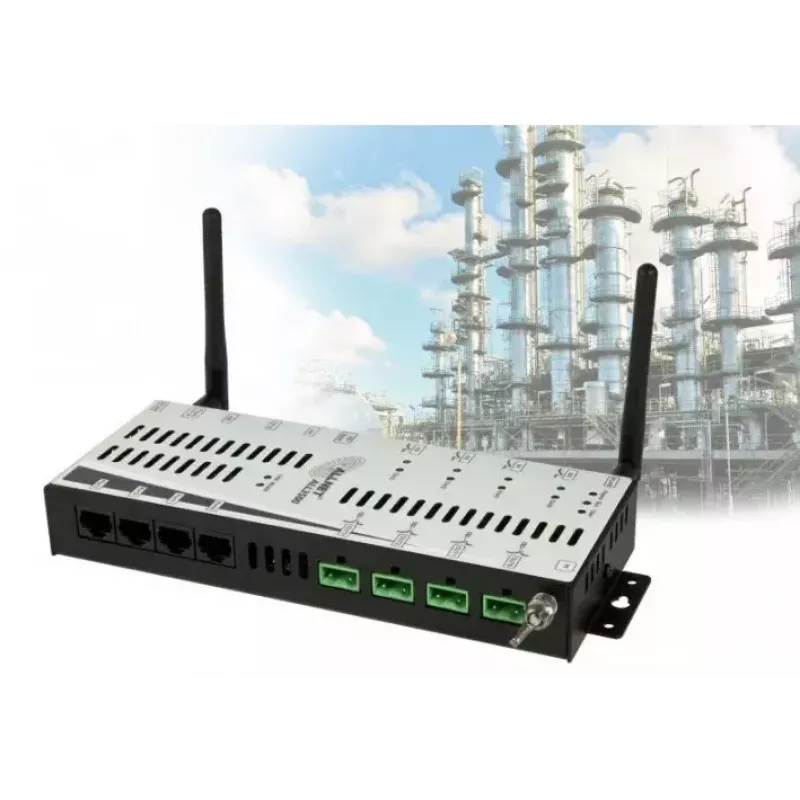

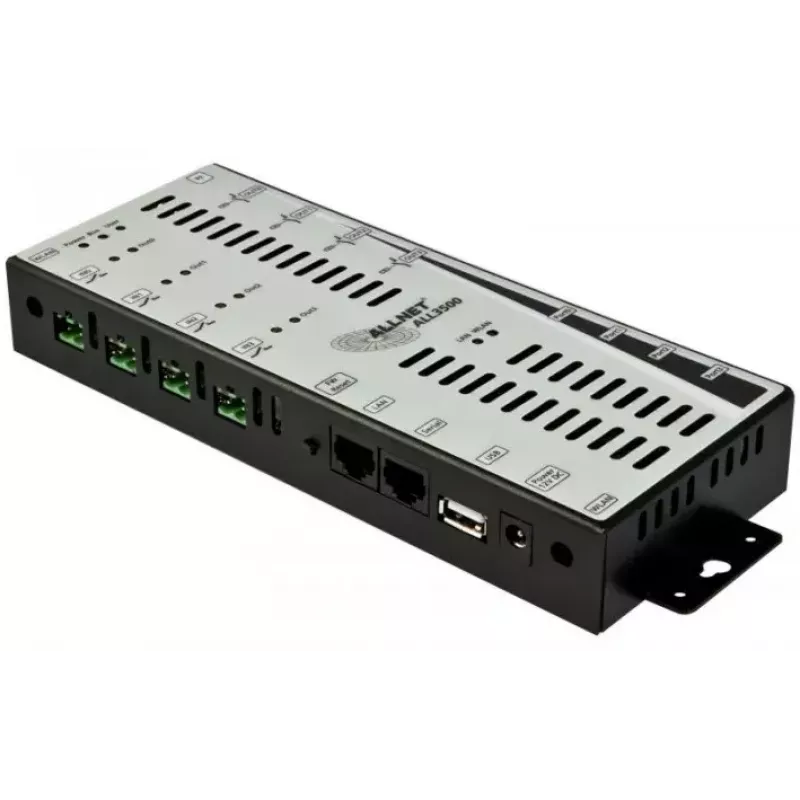

Išmaniojo namo centrinis valdymo blokas ALLNET ALL3500

ALLNET ALL3500 – tai pradinio lygio išmaniojo namo automatizavimo platforma, sujungianti laidinį ir belaidį ryšį bei GNU/Linux pagrindu veikiančią programinę įrangą. Įrenginys sukurtas ant ALL5002 procesoriaus plokštės ir leidžia integruoti papildomus ALLNET modulius iš ALL3000/4000/5000 serijų. Jis suteikia žiniatinklio ir XML sąsajas nuotolinei prieigai, konfigūravimui ir integracijai į aukštesnio lygio sistemas.

Privalumai

Kompaktiškas ir ekonomiškas dizainas su keturiomis relių išvestimis, keturiais jutiklių/vykdiklių prievadais ir keturiais kontaktiniais įėjimais. Palaiko prieigą per Ethernet ir įmontuotą Wi‑Fi, o XML sąsaja leidžia automatiškai nuskaityti duomenis ir valdyti. Moduliai jungiami per I2C tipo magistralę naudojant standartinius RJ45/Cat5 kabelius iki 100 m atstumu, o maitinimas tiekiamas iš CPU plokštės. USB prievadas leidžia integruoti išorines radijo technologijas, tokias kaip Plugwise ir EnOcean.

Kur naudoti

• Temperatūros ir drėgmės stebėjimas HACCP ir pavojaus signalų scenarijuose
• Patalpų klimato valdymas su šildymo ir drėkinimo kontrole
• Dujų, potvynio ar dūmų detekcija ir automatinis reagavimas
• Laiko ir drėgmės valdomas sodo laistymas
• Suvartojimo valdymas naudojant išorinius elektros skaitiklius (pvz., ALL4950)
• Integracija į SNMP ar XML pagrįstas stebėjimo sistemas

Pagrindinės techninės specifikacijos

• Modelis: ALLNET ALL3500
• Procesoriaus plokštė: ALL5002, GNU/Linux programinė įranga
• Tinklas: Fast Ethernet, Wi‑Fi 802.11b/g/n
• Sąsajos: 4 relių išvestys, 4 jutiklių/vykdiklių prievadai, 4 kontaktiniai įėjimai, USB, XML sąsaja
• Kabeliavimas: RJ45/Cat5 (I2C tipo magistralė) iki 100 m vienam moduliui
• Maitinimas: Įėjimas 100–240 V, maks. suvartojimas 5 W
• Matmenys (P×G×A): 220,4 × 80 × 30 mm (metalinis korpusas)
• Sertifikatai: atitinka RoHS

Kaip naudoti

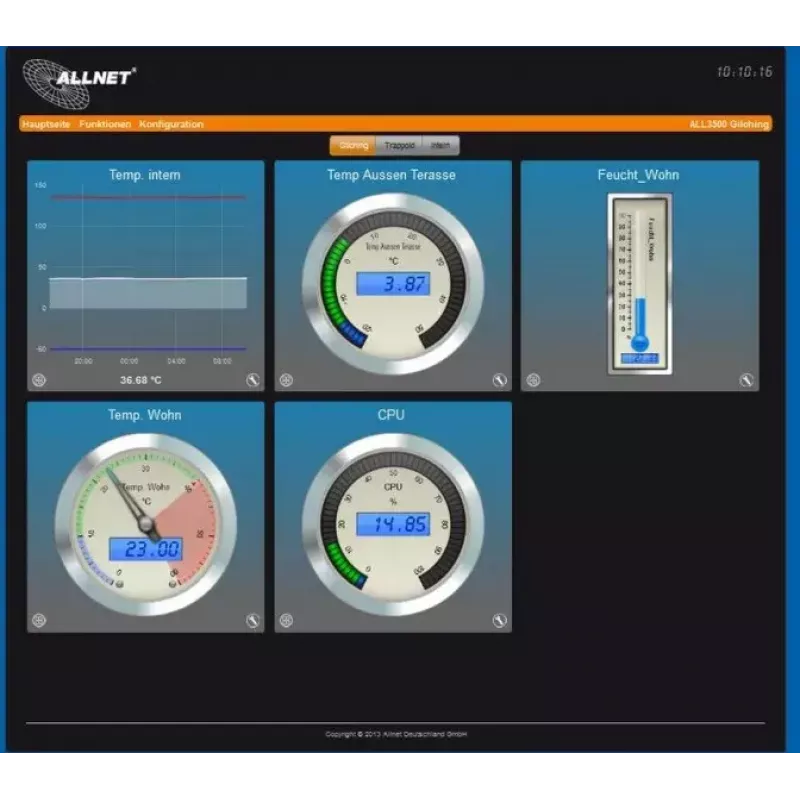

Įrenkite ALL3500 tinklo prieinamoje vietoje ir prijunkite prie LAN per Ethernet arba naudokite integruotą Wi‑Fi. Prie keturių jutiklių prievadų prijunkite jutiklius, vykdiklius ar modulius, o išorinius modulius junkite standartiniais RJ45/Cat5 kabeliais (iki 100 m). Naudokite žiniatinklio sąsają reikšmėms nuskaityti, nustatymams konfigūruoti ir relėms valdyti rankiniu būdu ar pagal grafiką. Automatinei integracijai naudokite XML sąsają matavimo duomenims gauti ir valdymo komandoms siųsti iš išorinės programinės įrangos ar stebėjimo sistemų.

Rekomendacijos

Centrinį bloką montuokite sausoje, vėdinamoje vietoje su stabiliu tinklo ryšiu. Modulių jungtims naudokite kokybiškus Cat5/Cat5e kabelius ir įsitikinkite, kad moduliai yra ne toliau kaip 100 m kabelio atstumu. Integruodami belaidžius jutiklius per USB, patikrinkite suderinamumą (palaikomi pavyzdžiai: Plugwise, EnOcean) ir reguliariai atnaujinkite programinę įrangą dėl saugumo ir sąveikumo.
