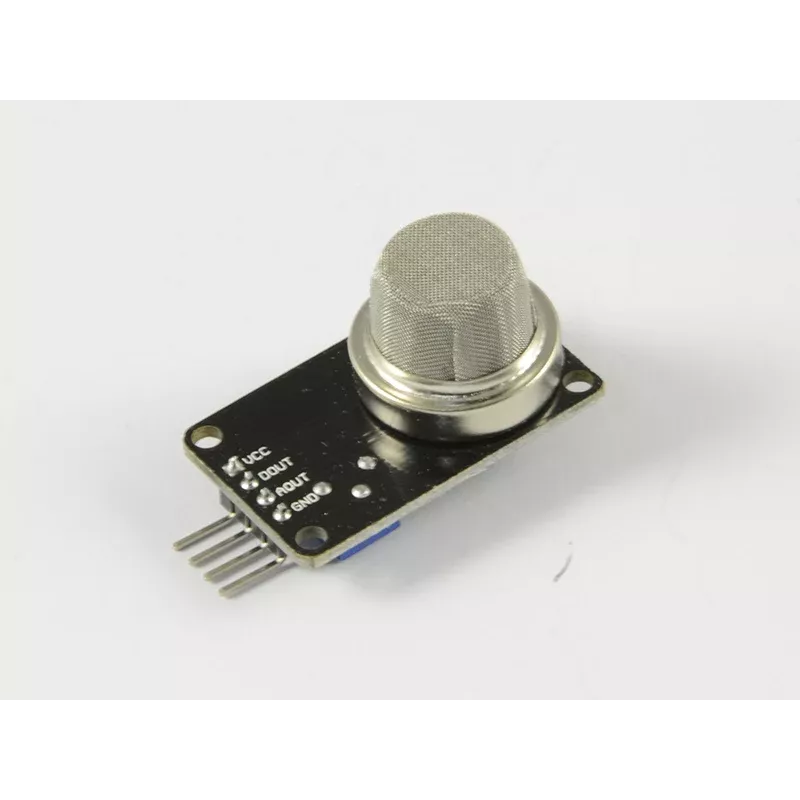

ALLNET Arduino MQ-5 dujų jutiklio modulis LPG, butanui, propanui, metanui (ALL-B-5)

Kai projektuojate dujų nuotėkio stebėjimo sistemą, kiekviena sekundė ir kiekvienas netikslus rodmuo gali kainuoti brangiai. ALLNET ALL-B-5 modulis su MQ-5 puslaidininkiniu jutikliu leidžia patikimai aptikti degiąsias dujas – nuo LPG iki metano – ir integruoti jas į jūsų valdymo sprendimus be papildomų sudėtingų grandinių.

Kodėl verta rinktis šį modulį

• Viename modulyje sujungti analoginis (0–5 V) ir skaitmeninis (TTL) išėjimai, todėl galite lanksčiai rinktis, kaip apdoroti signalą.
• Reguliuojamas slenkstis su integruotu potenciometru leidžia tiksliai nustatyti jautrumą pagal konkrečią aplinką.
• Šviesos diodai maitinimo ir skaitmeninio išėjimo būsenai rodyti – greitai matote, ar modulis veikia tinkamai.
• Standartinis 4 kontaktų išvadas (VCC, GND, DOUT, AOUT) užtikrina paprastą prijungimą prie Arduino, ESP32 ar Raspberry Pi.
• Plačias degiųjų dujų spektras: LPG, gamtinės dujos, butanas, propanas, metanas, akmens anglių dujos.

Techninė specifikacija

• Jutiklio modelis: MQ-5
• Tikslinės dujos: LPG, gamtinės dujos, butanas, propanas, metanas, akmens anglių dujos
• Darbinė įtampa: 5 V DC
• Išėjimo tipas: analoginis (0–5 V) ir skaitmeninis (TTL)
• Aptikimo diapazonas: 300–10 000 ppm (LPG / gamtinėms dujoms)
• Kaitinimo įtampa: 5 V DC
• Kaitinimo srovė: apie 150 mA
• Reakcijos laikas: ≤ 10 s
• Atstatymo laikas: ≤ 30 s
• Darbinė temperatūra: nuo -10 °C iki 50 °C
• Darbinė drėgmė: ≤ 95 % RH (nekondensuojanti)

Kaip naudoti

Prijunkite modulį prie mikrovaldiklio pagal kontaktų žymėjimus: VCC prie 5 V, GND prie bendros žemės, AOUT prie analoginio įėjimo, DOUT prie skaitmeninio įėjimo. Prieš pirmąjį matavimą leiskite jutikliui pašildyti 2–3 minutes, kol išėjimo signalas stabilizuosis. Jei naudojate skaitmeninį išėjimą, sureguliuokite potenciometrą taip, kad aliarmas suveiktų esant pageidaujamai dujų koncentracijai. Bandymus atlikite gerai vėdinamoje patalpoje.

Kam tinka

Šis modulis puikiai tinka inžinieriams, kūrėjams ir techniniams specialistams, kuriantiems dujų nuotėkio signalizatorius, saugos sistemas ar aplinkos stebėjimo stoteles. Jis taip pat tinka mokymo projektams, kuriuose reikia patikimo ir lengvai integruojamo dujų jutiklio.

Patarimas: prieš montuodami modulį galutinėje vietoje, atlikite kalibravimą su žinoma dujų koncentracija – taip užtikrinsite tikslų aliarmo slenkstį. Reguliariai tikrinkite jutiklio veikimą, ypač jei jis naudojamas ilgą laiką. Atminkite, kad MQ-5 jutiklis nėra skirtas profesionaliems sertifikuotiems dujų detektoriams – tai sprendimas prototipavimui ir mėgėjų projektams.
