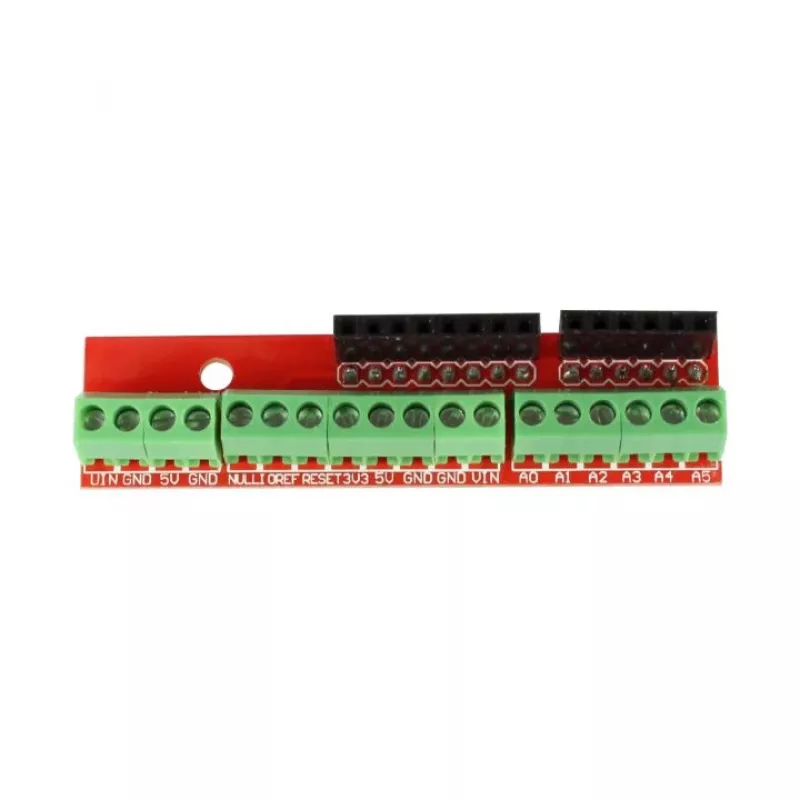

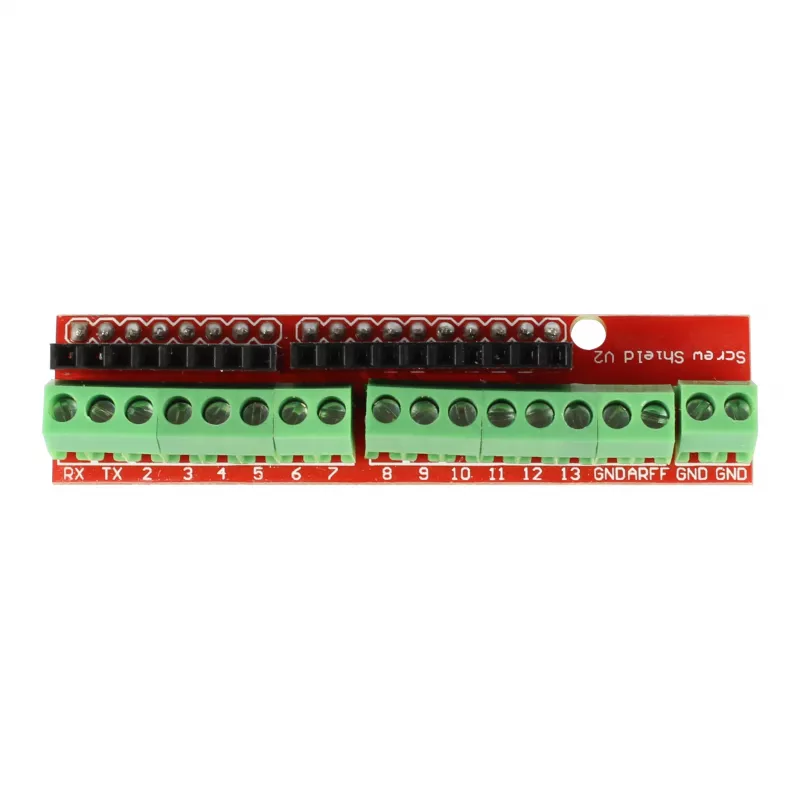

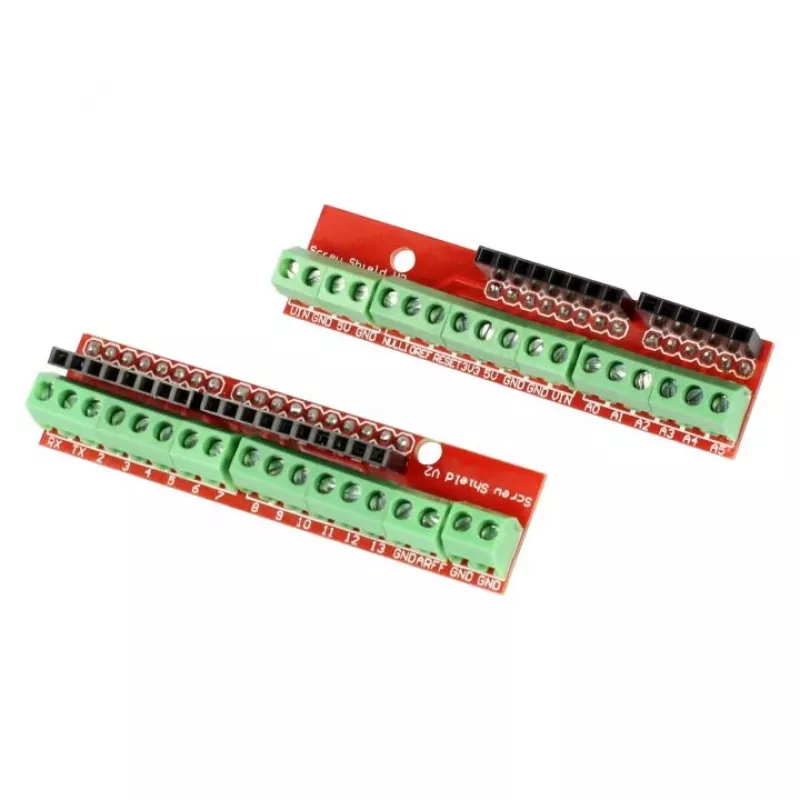

ALLNET 4duino Screw Shield V2 Expansion Board

Prijungti laidus prie Arduino plokštės be litavimo – tai ne tik greičiau, bet ir patikimiau. ALLNET 4duino Screw Shield V2 (ALL_OY_2106) yra profesionalus sprendimas, leidžiantis tvirtinti laidus varžtais, užtikrinant stabilų kontaktą net vibruojančioje aplinkoje. Ši plokštė skirta Arduino su standartiniu R3 išdėstymu – UNO R3, Leonardo, Mega 2560 ir Due modeliams.

Privalumai

Nereikia litavimo – laidai jungiami atsuktuvu. Aiškiai pažymėtos gnybtų blokų etiketės sumažina klaidų tikimybę. Dėl sukraunamo dizaino ant viršaus galima montuoti kitus skydus. Įmontuotas reset mygtukas ir maitinimo LED leidžia greitai valdyti ir matyti būseną.

Kam tinka

• Prototipų kūrimui ir nuolatiniams įrenginiams
• Pramoniniams valdymo ir automatikos projektams
• Sensorių ir pavarų laidų fiksavimui
• Mokymo įstaigoms ir dirbtuvėms

Pagrindinės specifikacijos

• Plokštės tipas: išplėtimo skydas
• Suderinamumas: Arduino UNO R3, Leonardo, Mega 2560, Due (R3 išdėstymas)
• Jungtys: varžtiniai gnybtai
• Skaitmeninių I/O gnybtų: 14 (D0–D13)
• Analoginių įėjimų gnybtų: 6 (A0–A5)
• Maitinimo gnybtai: 5V, 3.3V, VIN, GND (keli)
• Specialūs gnybtai: IOREF, AREF, Reset
• Iš viso gnybtų: apie 29
• Gnybtų žingsnis: 3,5 mm
• Reset mygtukas: taip
• LED indikatoriai: maitinimo LED
• Gnybtų žymėjimas: aiškiai pažymėta
• Tvirtinimo angos: standartinis Arduino išdėstymas
• Dizainas: sukraunamas
• Medžiaga: FR-4 PCB
• Darbinė įtampa: 5V (iš pagrindinės Arduino)

Rekomendacijos

Geriausiam kontaktui naudokite suvytusius laidus su antgaliais arba vientisus laidus, kurių skerspjūvis 0,5–1,5 mm². Varžtus priveržkite tvirtai, bet neperveržkite. Skydas suderinamas su dauguma Arduino skydų, atitinkančių standartinį R3 išdėstymą.
