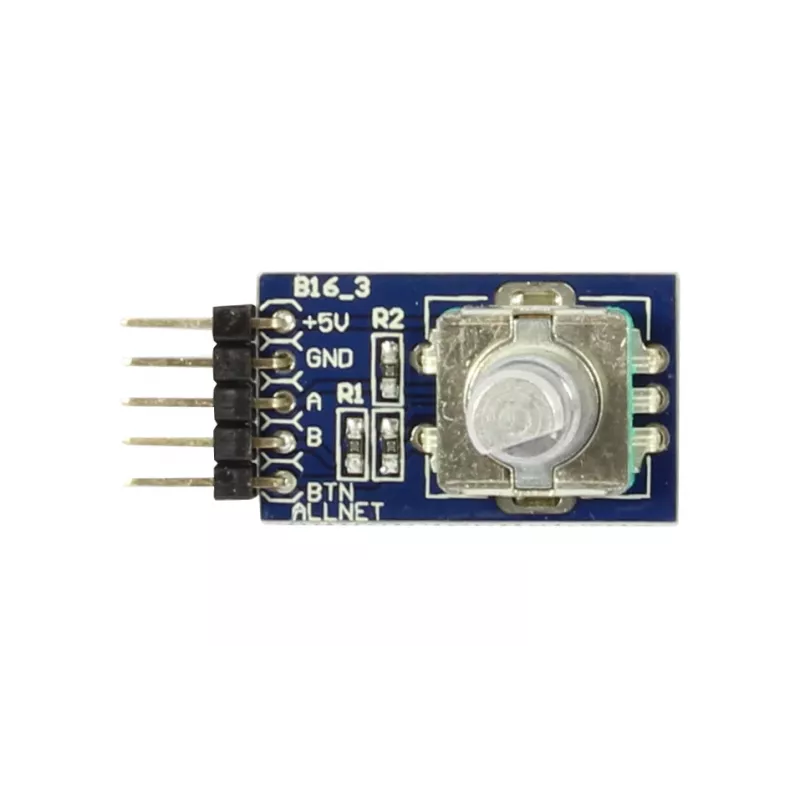

ALLNET 4duino Rotary Encoder (4duino_B16) – inkrementinis rotacinis kodavimo įrenginys su mygtuku, 20 PPR, 3.3–5 V DC, skirtas Arduino ir Raspberry Pi

Profesionalūs įrenginiai reikalauja tikslaus valdymo – šis ALLNET 4duino Rotary Encoder (4duino_B16) suteikia patikimą inkrementinį sukimosi ir padėties nustatymą jūsų projektuose. Su 20 impulsų per apsisukimą (PPR) ir 20 fiksavimo padėčių, jis užtikrina aiškų grįžtamąjį ryšį, o integruotas mygtukas leidžia papildomai valdyti meniu ar parametrus.

Privalumai

• Kvadratūrinis A/B fazių išėjimas užtikrina patikimą krypties ir padėties nustatymą
• Platus darbinės įtampos diapazonas (3,3–5 V DC) leidžia naudoti tiek su 3,3 V, tiek su 5 V logika
• Patvarus dizainas – 30 000 sukimosi ciklų ir 20 000 mygtuko paspaudimų resursas
• Lengvas montavimas ant spausdintinės plokštės su tvirtinimo angomis

Kam tinka

• Arduino ir Raspberry Pi projektams, reikalaujantiems tikslaus sukimosi valdymo
• Meniu naršymui, parametrų reguliavimui ir robotų valdymui
• Automatizavimo sistemoms ir „pasidaryk pats“ elektronikai

Pagrindinės specifikacijos

• Kodavimo įrenginio tipas: Inkrementinis rotacinis
• Išėjimo signalas: Kvadratūrinis (A/B fazės)
• Impulsai per apsisukimą: 20
• Fiksavimo padėtys per apsisukimą: 20
• Integruotas jungiklis: Taip (mygtukas)
• Darbinė įtampa: 3,3–5 V DC
• Kaiščių skaičius: 5 (GND, VCC, SW, DT, CLK)
• Sukimosi kampas: 360° nenutrūkstamai
• Veleno tipas: Rantuotas, 6 mm skersmens
• Tvirtinimas: Ant spausdintinės plokštės su varžtais
• Darbinė temperatūra: nuo -25 °C iki +70 °C

Rekomendacijos

Siekiant optimalaus veikimo, programinėje įrangoje būtinas signalų „debesavimas“ (debouncing) tiek mygtukui, tiek kodavimo įrenginiui. Šis modelis puikiai tinka ten, kur reikalingas tikslus sukimosi įvestis su lytėjimo grįžtamuoju ryšiu.
