ALLNET 4duino Optoelektroninis Galinis Jungiklis (ALL_OY_3917)

Kai jūsų 3D spausdintuvas ar CNC staklės privalo sustoti tiksliai ten, kur reikia, pasikliaukite optiniu tikslumu. ALLNET 4duino Optoelektroninis Galinis Jungiklis (ALL_OY_3917) naudoja infraraudonųjų spindulių plyšinį optinį jutiklį, kad aptiktų mechaninę padėtį be kontakto – tai užtikrina ilgaamžiškumą ir stabilų veikimą net dulkėtoje aplinkoje.

Privalumai profesionalui

Skaitmeninis išėjimas (aktyvus žemas lygis, kai suveikia) leidžia lengvai integruoti su dauguma valdiklių plokščių. Mažas energijos suvartojimas (mažiau nei 20 mA) ir integruoti maitinimo bei būsenos LED indikatoriai pagreitina derinimą ir diagnostiką. Nereikalauja mechaninių dalių, todėl sumažėja susidėvėjimo rizika.

Kam tinka

• 3D spausdintuvams (RepRap, Prusa, Creality ir kt.)
• CNC staklėms ir lazeriniams graviruotojams
• Robotikos projektams, reikalaujantiems tikslių ribinių ar nulinio taško jutiklių
• Automatizacijos sprendimams su Arduino, Raspberry Pi ir kitomis platformomis

Pagrindinės specifikacijos

• Jutiklio tipas: optoelektroninis (infraraudonųjų spindulių)

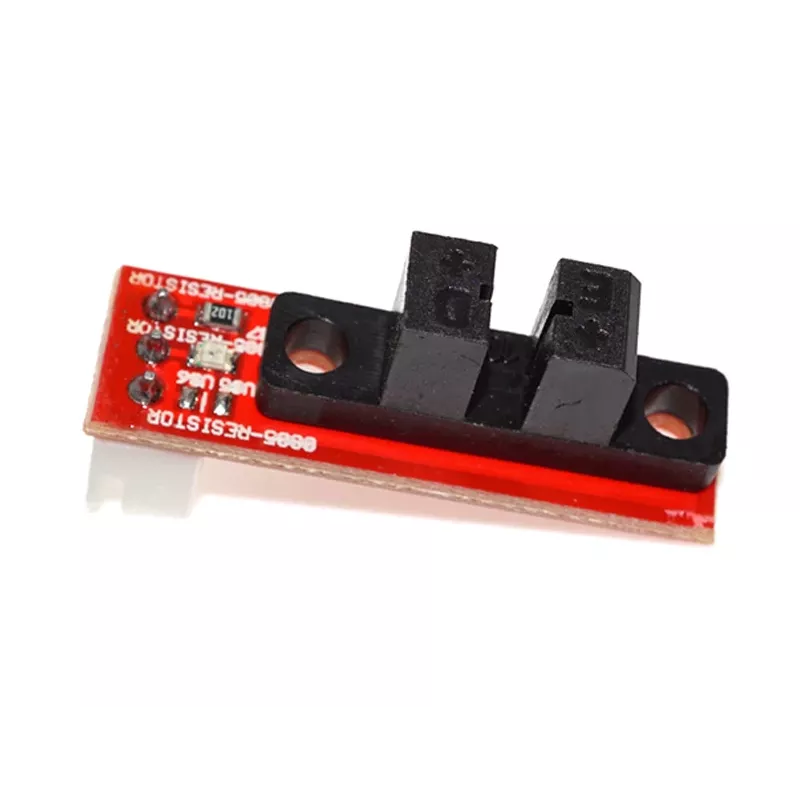

• Aptikimo būdas: plyšinis optinis jungiklis / pertraukimas
• Darbinė įtampa: 5V DC
• Išėjimo signalas: skaitmeninis (aktyvus žemas lygis)

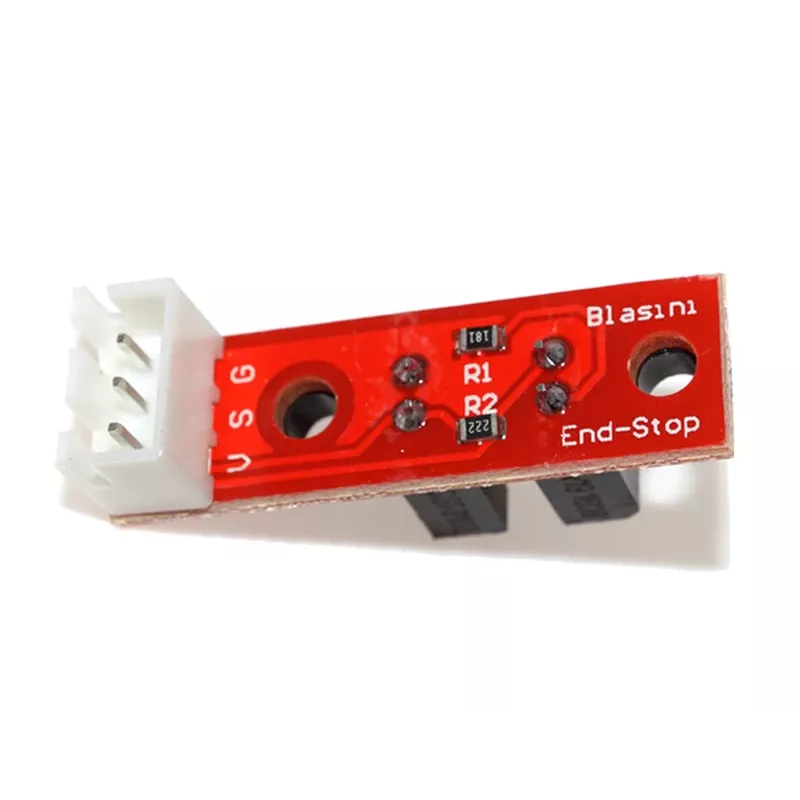

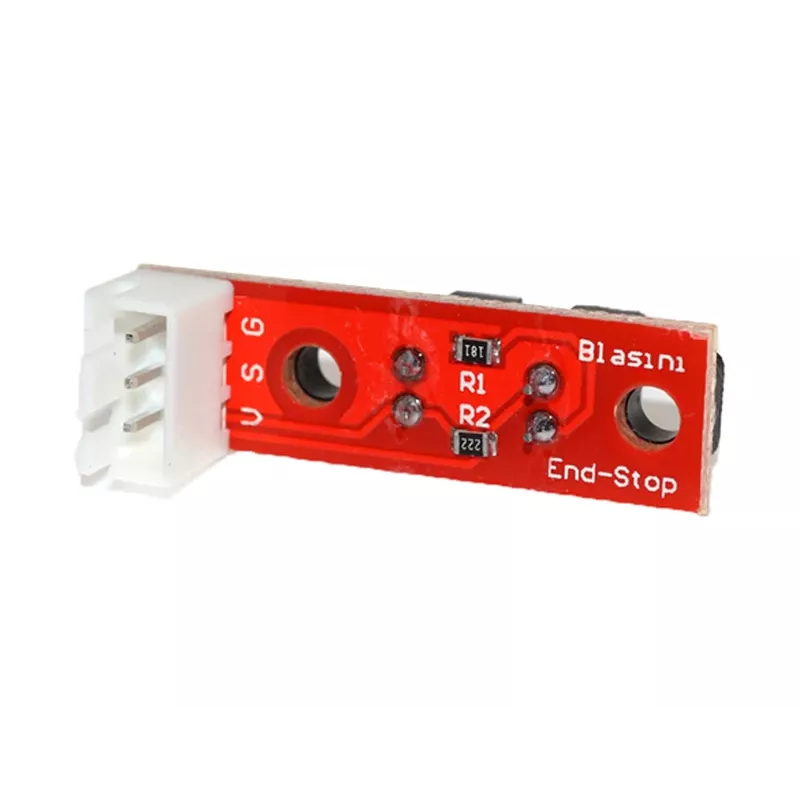

• Jungtis: 3 kontaktų antraštė (VCC, GND, Signal)
• Aptikimo plyšio plotis: apie 5 mm
• Srovės suvartojimas: < 20 mA
• Indikatoriniai LED: 2 (maitinimas, būsena)
• Medžiaga: FR-4 PCB, elektroniniai komponentai
• Tvirtinimas: per PCB montavimo skyles

Kaip naudoti

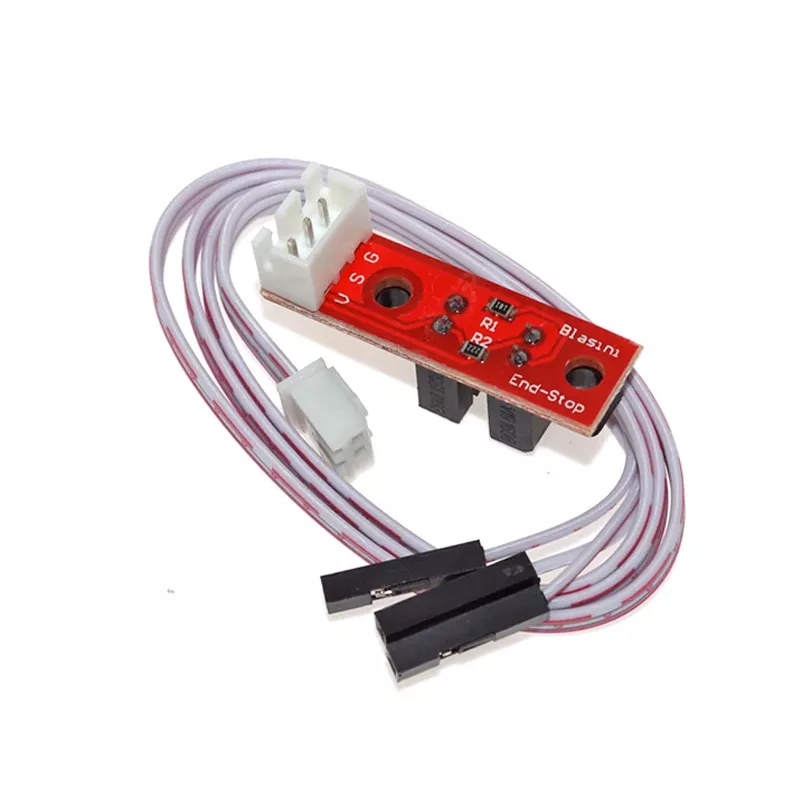

Prijunkite VCC prie 5V, GND prie žemės, o Signal prie mikrovaldiklio skaitmeninio įėjimo. Jutiklis suveikia, kai objekto kraštas pertraukia infraraudonųjų spindulių spindulį plyšyje. Tvirtinkite M3 varžtais per PCB skyles. Naudokite standartinius „Dupont“ laidus (kabelis nepridedamas).

Patarimas: norėdami išvengti klaidingų suveikimų, užtikrinkite, kad pertraukiamas objektas būtų nepermatomas ir pakankamai platus, kad visiškai uždengtų plyšį. Prieš eksploataciją patikrinkite LED indikatorius – jie padeda greitai įsitikinti, ar jutiklis veikia.
