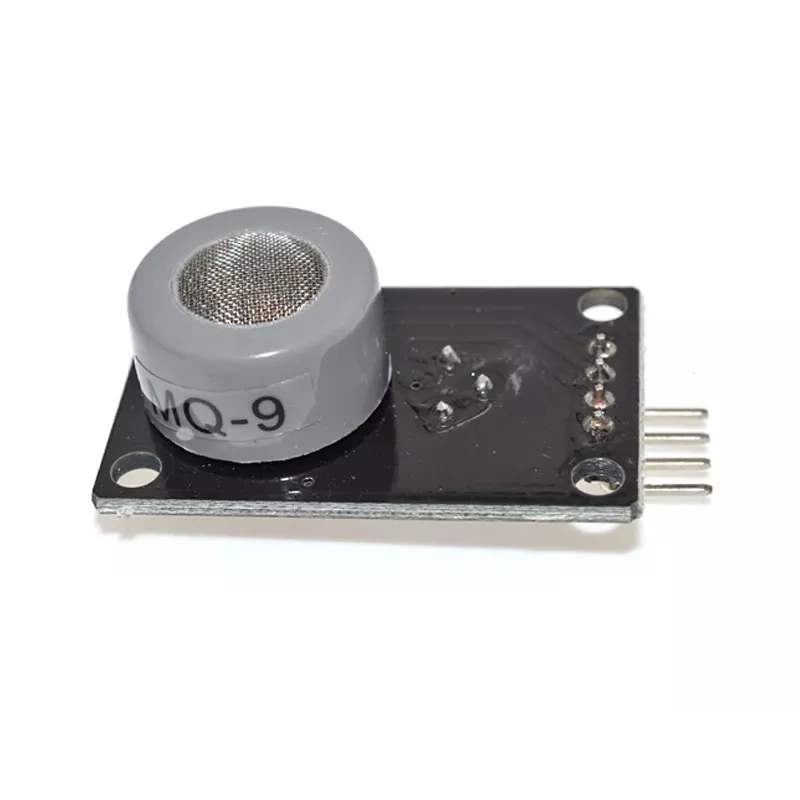

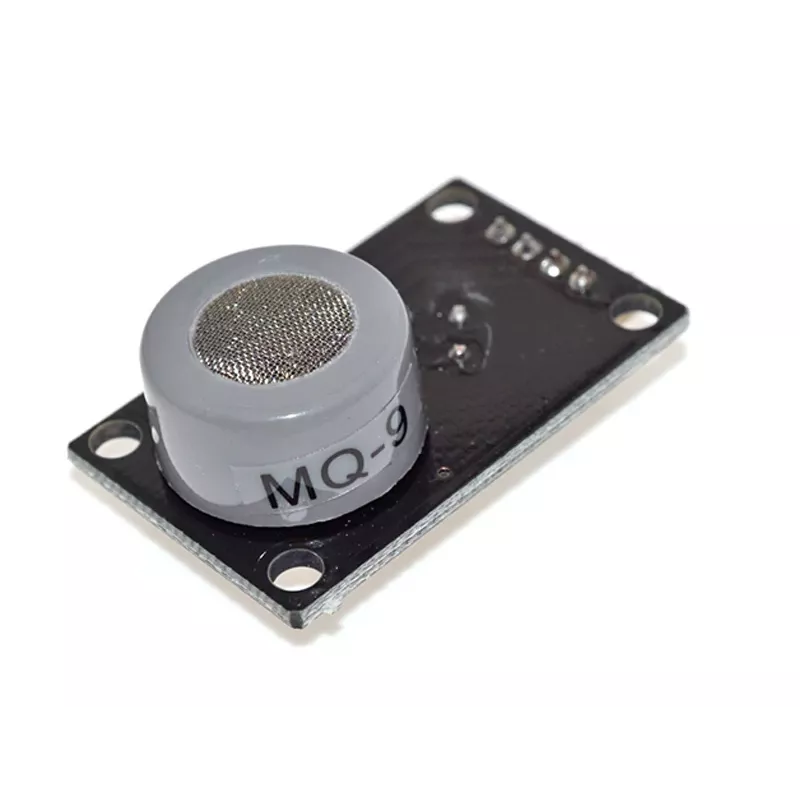

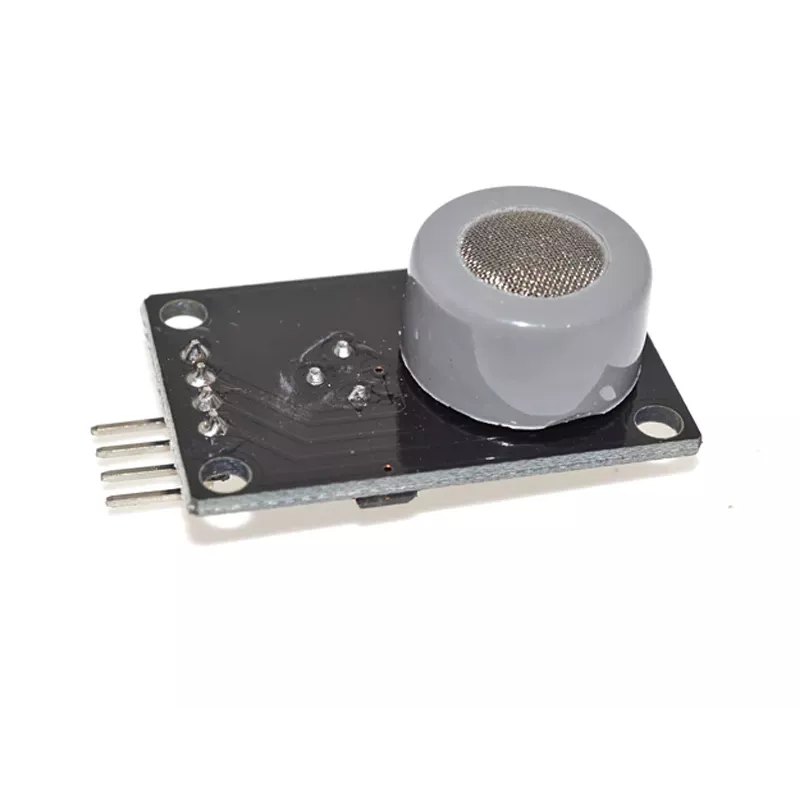

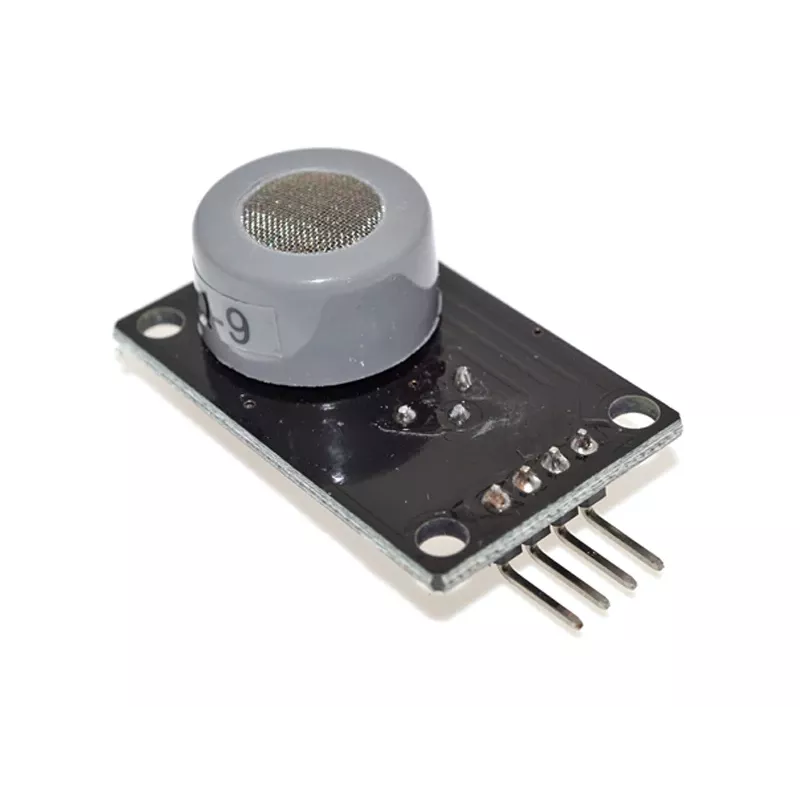

ALLNET 4duino MQ-9 anglies monoksido ir degiųjų dujų jutiklis (ALL_OY_3336)

Ar jūsų projekte reikalingas patikimas ir universalus dujų jutiklis, galintis aptikti tiek anglies monoksidą, tiek degias dujas? ALLNET 4duino MQ-9 jutiklio modulis yra aukštos kokybės puslaidininkinis dujų jutiklis, skirtas anglies monoksido (CO) ir degiųjų dujų, tokių kaip metanas, propanas ir SND, aptikimui. Jis turi tiek analoginę, tiek skaitmeninę išvestis, todėl puikiai tinka integruoti su Arduino, Raspberry Pi, ESP32/ESP8266 ir kitais mikrovaldikliais. Įmontuotas potenciometras leidžia lengvai reguliuoti skaitmeninės išvesties slenkstį, o LM393 komparatorius užtikrina patikimą signalo apdorojimą.

Privalumai

Dviguba išvestis (analoginė ir skaitmeninė) suteikia lankstumo įvairioms programoms. Reguliuojamas jautrumas potenciometru leidžia tiksliai nustatyti slenkstį. Greitas atsako laikas (≤10 s) ir atsistatymo laikas (≤30 s) užtikrina stebėjimą realiuoju laiku. Platus aptikimo diapazonas CO (10–1000 ppm) ir degioms dujoms (100–10000 ppm). Suderinamas su populiariomis mikrovaldiklių platformomis. Mažos energijos sąnaudos (apie 150 mA šildytuvo srovė).

Kam tinka

• Oro kokybės stebėjimo sistemos
• Dujų nuotėkio aptikimas namuose ir pramonėje
• Išmaniųjų namų automatika
• Robotika ir daiktų interneto (IoT) projektai
• „Pasidaryk pats“ elektronika ir mokomieji rinkiniai

Pagrindinės specifikacijos

• Jutiklio tipas: puslaidininkinis dujų jutiklis (MQ-9)
• Aptinkamos dujos: anglies monoksidas (CO), metanas (CH4), propanas (C3H8), SND
• Darbinė įtampa: 5 V DC
• Išvesties tipas: analoginė (0–5 V) ir skaitmeninė (TTL)
• CO aptikimo diapazonas: 10–1000 ppm
• Degiųjų dujų aptikimo diapazonas: 100–10000 ppm
• Šildytuvo įtampa: 5 V DC
• Atsako laikas: ≤ 10 s
• Atsistatymo laikas: ≤ 30 s
• Darbinė temperatūra: nuo –20 °C iki 50 °C
• Darbinė drėgmė: ≤ 95 % RH (bekondensacinė)
• Sąsaja: 4 kontaktų jungtis (VCC, GND, DOUT, AOUT)
• Reguliuojamas jautrumas: taip (per įmontuotą potenciometrą)
• Komparatoriaus lustas: LM393
• Energijos sąnaudos: apie 150 mA (šildytuvo srovė)
• Įšilimo laikas: ~20 s

Rekomendacijos

Norėdami gauti tikslius rodmenis, prieš naudodami leiskite jutikliui įšilti mažiausiai 20 sekundžių. Naudokite analoginę išvestį tiksliam dujų koncentracijos matavimui, o skaitmeninę išvestį – slenksčiu pagrįstiems pavojaus signalams. Venkite didelės korozinių dujų koncentracijos poveikio, kad prailgintumėte jutiklio tarnavimo laiką.
