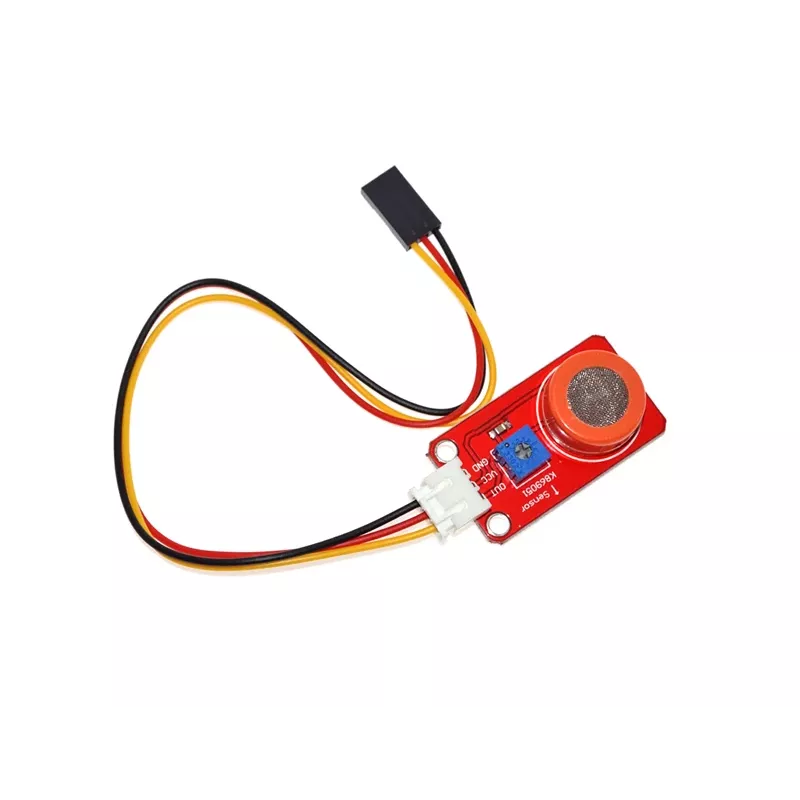

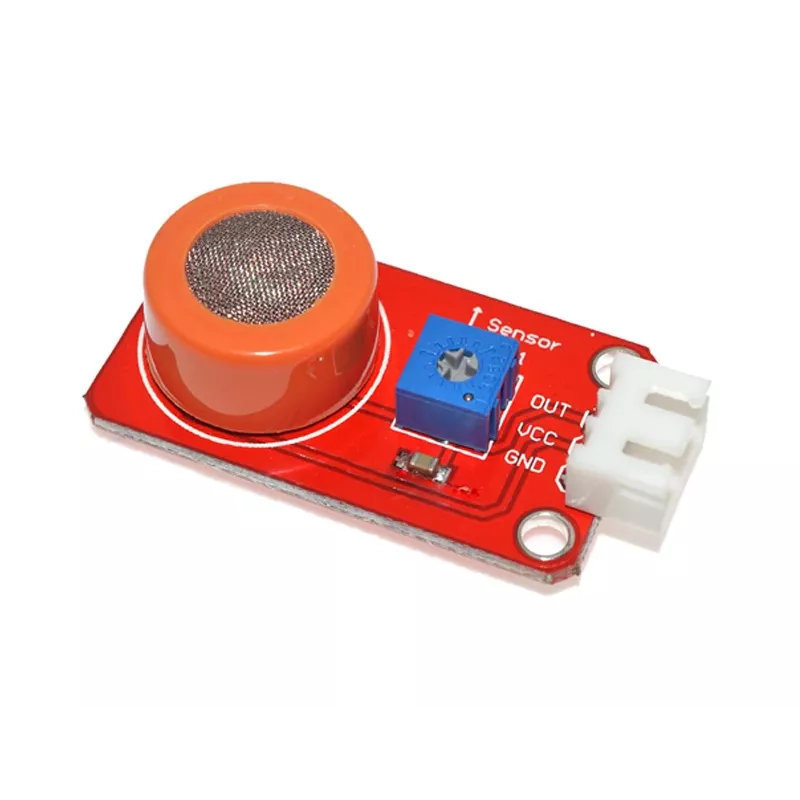

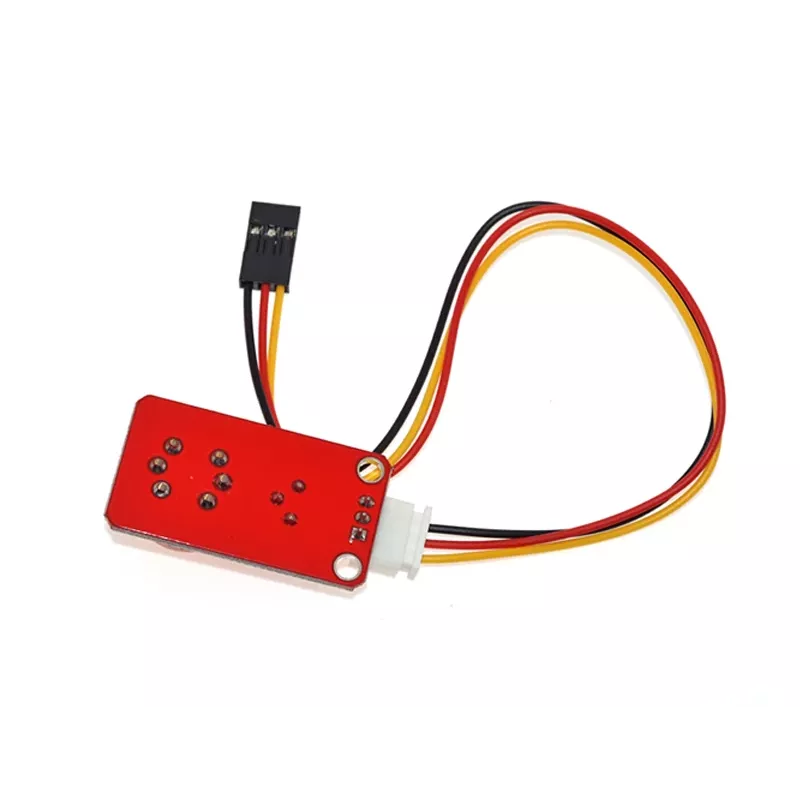

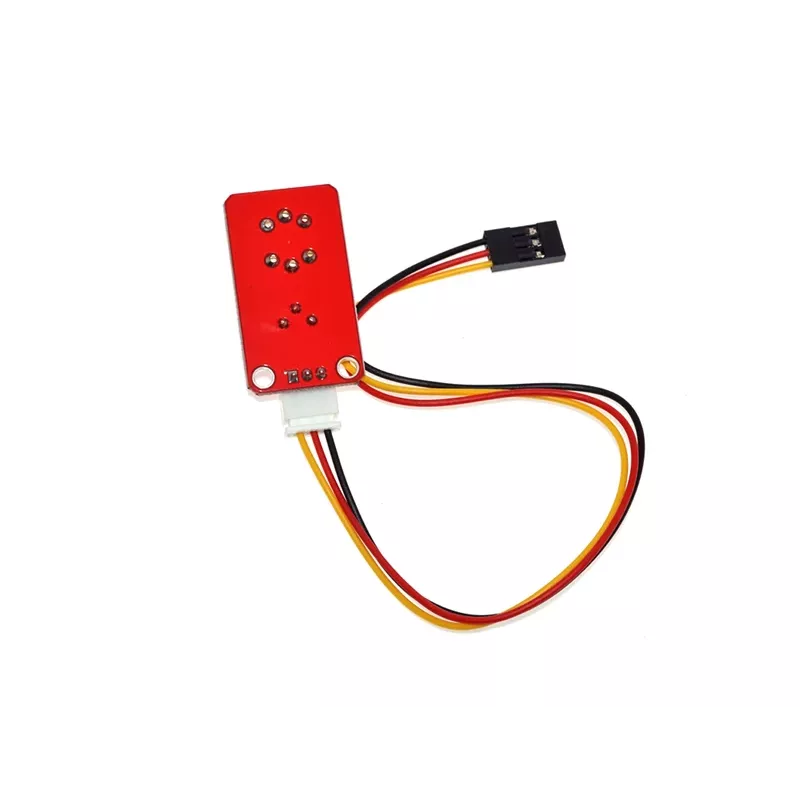

ALLNET 4duino MQ-3 alkoholio dujų jutiklis (ALL_OY_3327)

Kai reikia patikimai aptikti alkoholio garus prototipų kūrime, pramoniniuose ar saugos projektuose, paprasti jutikliai dažnai nuvilia dėl lėtos reakcijos ar ribotų išvesties galimybių. ALLNET 4duino MQ-3 alkoholio dujų jutiklis (ALL_OY_3327) išsprendžia šią problemą – tai puslaidininkinis jutiklis su analogine ir skaitmenine išvestimis, leidžiančiomis lanksčiai integruoti į Arduino, Raspberry Pi ar kitas mikrovaldiklių sistemas.

Privalumai profesionalams

• Dviejų tipų išvestys: analoginė (0–5V) tiksliems matavimams ir skaitmeninė (TTL) slenksčio signalizacijai.
• Reguliuojamas jautrumas – ant plokštės esantis potenciometras leidžia nustatyti pageidaujamą aptikimo slenkstį.
• Greitas atsakas – ≤10 s, todėl tinka realaus laiko stebėjimo sistemoms.
• Platus aptikimo diapazonas: 0,05–10 mg/L (300–10000 ppm) alkoholio.
• Papildomai aptinka benziną, heksaną, LPG ir CO – universalu įvairiems projektams.
• Mažos energijos sąnaudos (<150 mA) – tinka maitinimui iš baterijų.

Kam skirtas

Šis jutiklis puikiai tinka inžinieriams, studentams ir hobistams, kuriantiems alkoholio matuoklius, oro kokybės stebėjimo sistemas, saugos įrenginius ar prototipus, kuriems reikia patikimo dujų aptikimo. Dėl suderinamumo su Arduino, Raspberry Pi, ESP32/ESP8266 ir kitais mikrovaldikliais jis lengvai integruojamas į esamas platformas.

Pagrindinės specifikacijos

• Jutiklio tipas: puslaidininkinis dujų jutiklis
• Jautrioji medžiaga: alavo dioksidas (SnO2)
• Aptinkamos dujos: alkoholis (etanolis), benzinas, heksanas, LPG, CO
• Alkoholio aptikimo diapazonas: 0,05–10 mg/L (300–10000 ppm)
• Darbinė įtampa: 5V DC
• Kaitinimo įtampa: 5V DC
• Išvesties signalai: analoginis (0–5V), skaitmeninis (TTL)
• Sąsaja: 4 kontaktų (VCC, GND, DOUT, AOUT)
• Atsako laikas: ≤10 s
• Atkūrimo laikas: ≤30 s
• Darbinė temperatūra: -10°C iki 50°C
• Darbinė drėgmė: ≤95% RH
• Jautrumo reguliavimas: taip, potenciometru
• Įšilimo laikas: apie 20 s
• Energijos suvartojimas: <150 mA
• Suderinamumas: Arduino, Raspberry Pi, ESP32/ESP8266, mikrovaldikliai

Naudojimo patarimai

Prieš pradedant matavimus, leiskite jutikliui įšilti apie 20 sekundžių – taip užtikrinsite stabilius rodmenis. Analoginę išvestį junkite prie mikrovaldiklio ADC įėjimo tiksliems duomenims, o skaitmeninę – prie skaitmeninio įėjimo, jei reikia tik signalo, kai viršijamas nustatytas slenkstis. Reguliuodami potenciometrą, galite tiksliai nustatyti norimą jautrumą. Ilgesniam naudojimui rekomenduojama periodiškai kalibruoti jutiklį švariame ore.
