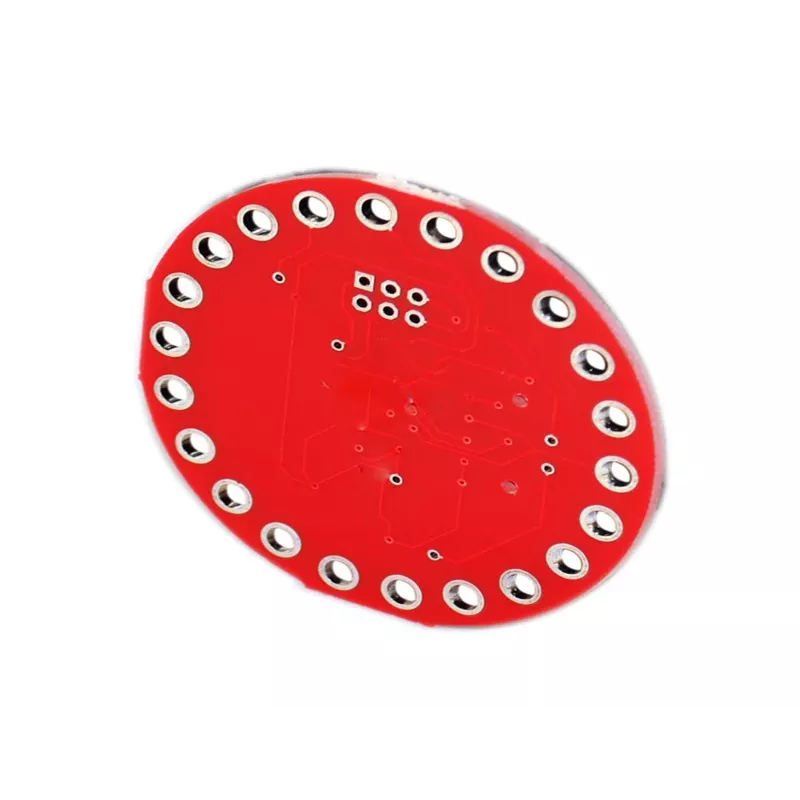

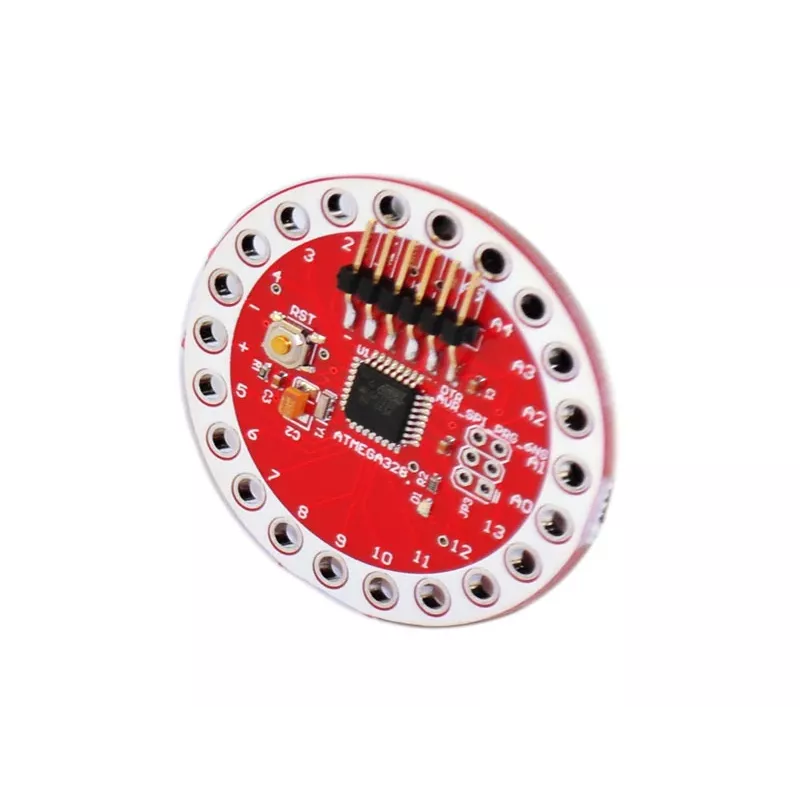

ALLNET 4duino Mainboard, skirta Lilypad (ALL_OY_2021)

Kuriant dėvimąją elektroniką ar išmaniuosius tekstilės gaminius, pagrindinis iššūkis dažnai būna suderinti funkcionalumą su komfortu ir lankstumu. ALLNET 4duino Mainboard, skirta Lilypad (ALL_OY_2021), yra kompaktiška, apvali ir siuvama mikrovaldiklio plokštė, sukurta būtent tokiems projektams – ji leidžia integruoti elektroniką tiesiai į audinį, išlaikant patikimumą ir lengvą programavimą.

Privalumai profesionalams ir įmonėms

Dėl apvalios formos ir siuvamų kontaktų ši plokštė lengvai įkomponuojama į tekstilę, nereikalaujant litavimo – užtenka laidžiojo siūlo. Darbinė įtampa 5 V ir 16 MHz dažnis užtikrina pakankamą našumą daugeliui nešiojamų projektų, o platus maitinimo įtampos diapazonas (2,7–5,5 V) leidžia naudoti tiek LiPo baterijas, tiek išorinius šaltinius. Jau įrašyta Arduino LilyPad įkrovos programa supaprastina pradinį konfigūravimą – tereikia išorinio FTDI ar USB-serialo keitiklio.

Kam ši plokštė tinka?

• Dėvimųjų įrenginių ir išmaniųjų drabužių kūrėjams
• Tekstilės elektronikos (e-textiles) projektams
• Švietimo įstaigoms, diegiančioms STEM programas
• Įmonėms, kuriančioms interaktyvius prototipus ir bandomuosius pavyzdžius

Pagrindinės specifikacijos

• Mikrovaldiklis: ATmega328P
• Darbinė įtampa: 5 V
• Rekomenduojama maitinimo įtampa: 2,7–5,5 V
• Laikrodžio dažnis: 16 MHz
• Skaitmeniniai I/O kaiščiai: 14 (iš jų 6 PWM)
• Analoginiai įėjimai: 6
• Flash atmintis: 32 KB
• SRAM: 2 KB
• EEPROM: 1 KB
• Forma: apvali, siuvama
• Jungtys: siuvami kontaktai laidžiam siūlui
• Programavimo sąsaja: serijinė (reikalingas išorinis FTDI / USB-serialo keitiklis)
• Maitinimas: JST jungtis LiPo baterijai arba išoriniam 2,7–5,5 V šaltiniui
• Indikatoriai: maitinimo, TX, RX šviesos diodai
• Programinė įranga: Arduino IDE
• Maksimali srovė per I/O kaištį: 40 mA
• Skersmuo: apie 50 mm
• Storis: apie 3 mm
• Įkrovos programa: iš anksto įrašyta Arduino LilyPad

Rekomendacijos naudojimui

Programavimui naudokite išorinį FTDI adapterį arba USB-serialo keitiklį (į komplektą neįeina). Dėvimiesiems projektams rekomenduojame derinti su laidžiu siūlu ir LiPo baterija – taip užtikrinsite lankstumą ir mobilumą.
