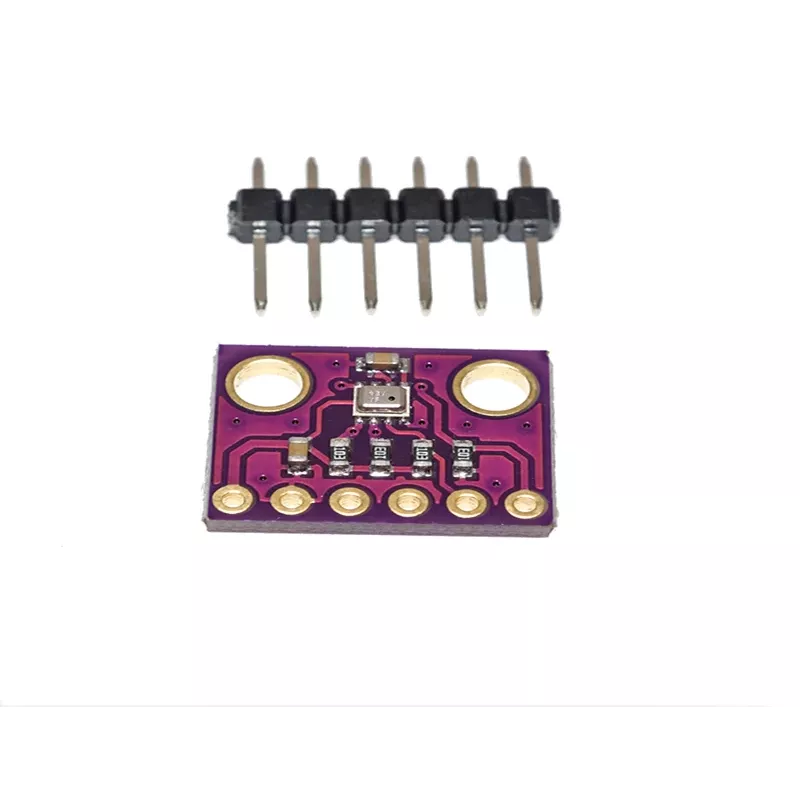

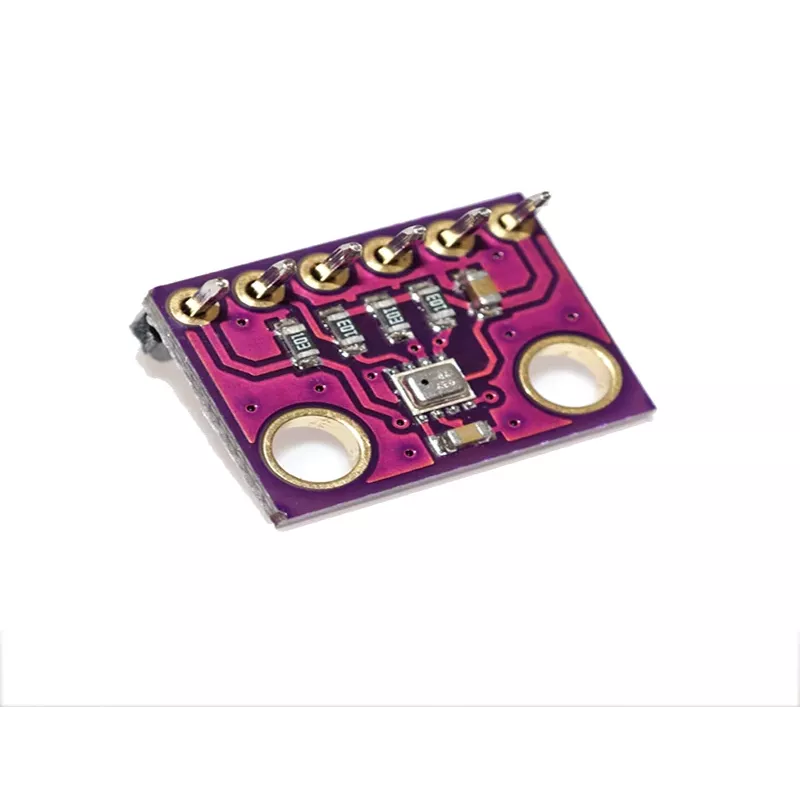

ALLNET 4duino didelio tikslumo atmosferos slėgio jutiklis (ALL_OY_3259-1)

Kai projektui reikia patikimų barometrinio slėgio ir temperatūros duomenų, klaidos kainuoja brangiai: netikslūs orų stebėjimo, aukščio matavimo ar aplinkos monitoringo rezultatai gali sugadinti visą sprendimą. ALLNET 4duino didelio tikslumo atmosferos slėgio jutiklis su Bosch BMP280 lustu užtikrina stabilumą ir preciziškumą, kurio reikia ilgalaikiams profesionalams skirtais projektams.

Kam skirtas

IoT kūrėjams, inžinieriams ir mokymo įstaigoms, kuriančioms orų stotis, altimetrus, patalpų klimato stebėjimo sistemas ar dronų aukščio palaikymo sprendimus. Jutiklis suderinamas su Arduino, Raspberry Pi, ESP32, ESP8266 ir kitais mikrovaldikliais, palaiko 3,3 V bei 5 V maitinimą, todėl lengvai integruojamas į esamas konstrukcijas.

Pagrindinės savybės

• Bosch BMP280 jutiklio lustas – didelis tikslumas ir ilgalaikis stabilumas
• Atmosferos slėgio matavimas nuo 300 iki 1100 hPa, absoliutus tikslumas ±1,0 hPa
• Temperatūros matavimas nuo -40 iki +85 °C, tikslumas ±0,5 °C
• Pasirenkamas I2C adresas (0x76 arba 0x77) ir SPI palaikymas lanksčiam prijungimui
• Mažos energijos sąnaudos: 0,1 mA (tipinis), idealiai tinka baterijomis maitinamiems projektams
• Aukščio matavimas, apskaičiuojamas iš slėgio duomenų

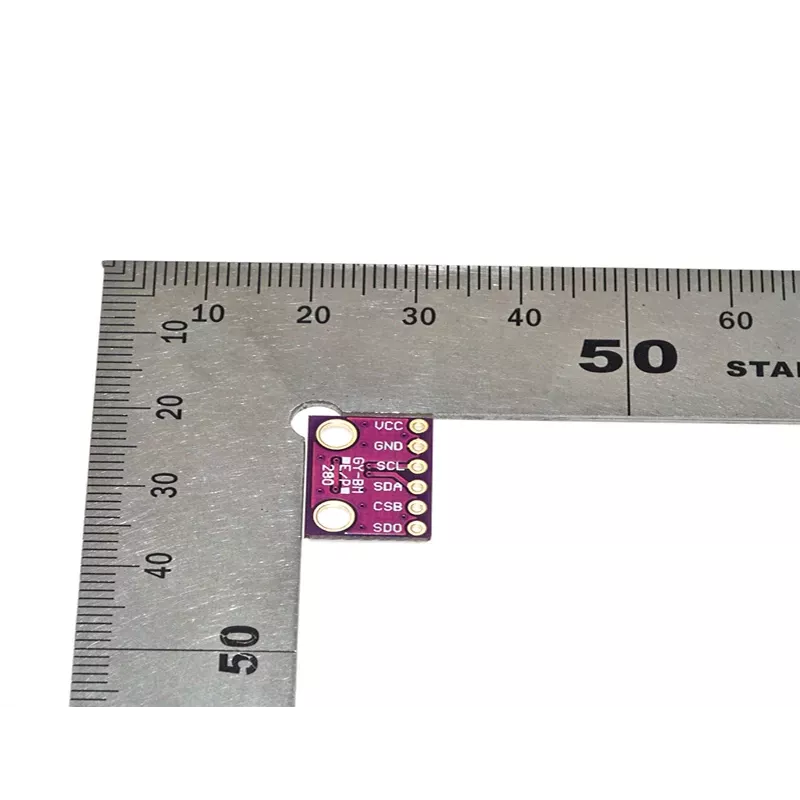

• Kompaktiškas modulis su standartiniu išvadų išdėstymu: VCC, GND, SCL, SDA, CSB, SDO

Specifikacijos

• Jutiklio lustas: Bosch BMP280
• Slėgio diapazonas: 300–1100 hPa
• Absoliutus slėgio tikslumas: ±1,0 hPa
• Santykinis slėgio tikslumas: ±0,12 hPa
• Slėgio skiriamoji geba: 0,01 hPa
• Temperatūros diapazonas: -40…+85 °C
• Temperatūros tikslumas: ±0,5 °C
• Temperatūros skiriamoji geba: 0,01 °C
• Maitinimo įtampa: 3,3–5 V DC
• Loginė įtampa: 3,3 V
• Sąsajos: I2C, SPI
• I2C adresas: 0x76 arba 0x77 (pasirenkamas)
• Srovės suvartojimas: 0,1 mA (tipinis)
• Duomenų perdavimo sparta: iki 157 Hz
• Suderinamumas: Arduino, Raspberry Pi, ESP32, ESP8266, mikrovaldikliai

Kaip naudoti

Prijunkite modulį prie mikrovaldiklio pagal išvadų žymėjimą: VCC ir GND – maitinimas, SCL ir SDA – I2C, arba naudokite SPI su CSB ir SDO. Programinėje įrangoje pasirinkite tinkamą I2C adresą (0x76 arba 0x77) ir nustatykite norimą duomenų spartą. Slėgio duomenis konvertuokite į aukštį pagal tarptautinę barometrinę formulę, atsižvelgdami į vietinius oro sąlygų pokyčius.

Patarimas: norėdami gauti tikslius aukščio rodmenis, kalibruokite jutiklį žinomame aukštyje ir atsižvelkite į vietinius oro slėgio svyravimus. Jei reikia didesnio duomenų srauto arba naudojate kelis jutiklius toje pačioje magistralėje, rinkitės SPI sąsają.
