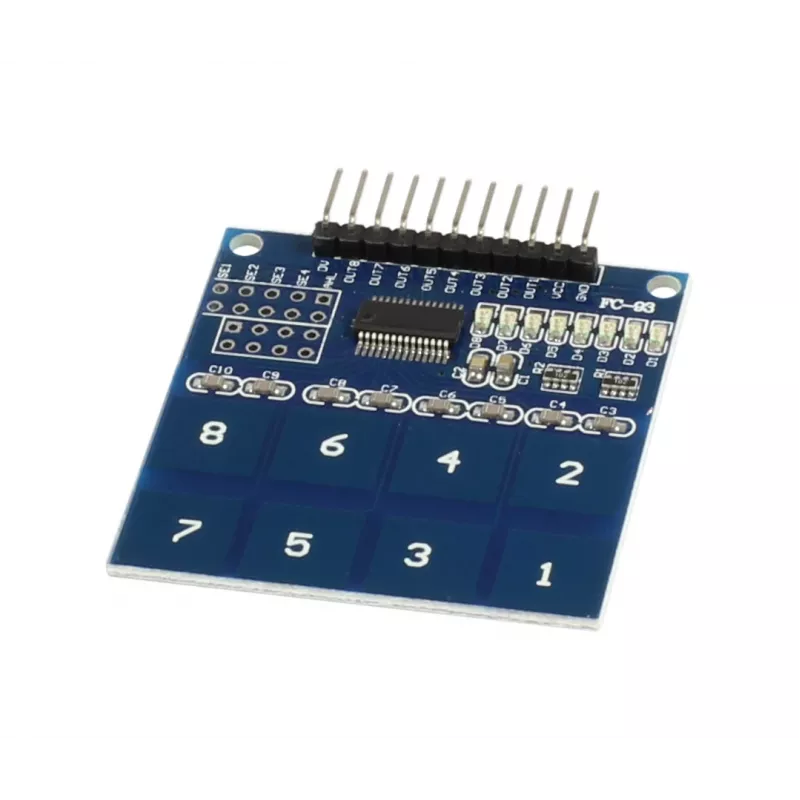

ALLNET 4duino 8 kanalų talpinio lietimo mygtukų jungiklio plokštė (ALL_OY_3422)

Pramoninėje automatikoje ir išmaniuosiuose įrenginiuose patikimumas ir ilgaamžiškumas yra svarbiausi. Ši ALLNET 4duino 8 kanalų talpinio lietimo plokštė, sukurta ant TTP229 lusto, suteikia galimybę atsisakyti mechaninių mygtukų, kurie dėvisi ir stringa, ir pereiti prie bekontakčio valdymo. Tai reiškia mažesnę priežiūros naštą ir ilgesnį gaminio tarnavimo laiką jūsų projektuose.

Privalumai profesionalams

Plokštė pasižymi automatiniu kalibravimu, todėl nereikia rankiniu būdu derinti jautrumo – ji prisitaiko prie aplinkos sąlygų. Dviguba išvesties sąsaja (lygiagreti ir nuosekli) leidžia lanksčiai integruoti tiek su daugybe GPIO, tiek taupant kontaktus. Galima konfigūruoti momentinį arba fiksuotą režimą – tinka tiek trumpalaikiams, tiek perjungimo veiksmams.

Kam tinka

• Pramoninėms HMI sąsajoms (žmogaus-mašinos sąveika)
• Išmaniųjų namų automatizacijos sistemoms
• „Pasidaryk pats“ (DIY) elektronikos projektams
• Švietimo ir prototipų kūrimo tikslams

Pagrindinės specifikacijos

• Valdiklio lustas: TTP229
• Kanalų skaičius: 8
• Maitinimo įtampa: 2,4V - 5,5V DC
• Išvesties sąsaja: lygiagreti (8 atskiri išėjimai), nuosekli (2 laidų)
• Išvesties signalo tipas: skaitmeninis (aukštas lygis palietus, žemas atleidus)
• Išvesties režimas: momentinis (numatytasis), fiksuotas (konfigūruojamas džemperiais)
• Atsako laikas: ~60 ms (greitasis režimas), ~160 ms (mažos galios režimas)
• Srovės suvartojimas budėjimo režime: ~2,5 µA (mažos galios režimas, neliečiant)
• Srovės suvartojimas aktyviu režimu: ~10 mA (esant 5V)
• Indikatoriai: 8 kanalų būsenos šviesos diodai, 1 maitinimo šviesos diodas
• Jungtys: standartiniai 2,54 mm kontaktiniai kaiščiai
• Suderinamumas: Arduino, Raspberry Pi, ESP32, ESP8266, kiti mikrovaldikliai
• Nustatymo metodas: talpinis jutimas
• Automatinis kalibravimas: taip
• Darbinė temperatūra: -20°C iki +70°C
• Tvirtinimo angos: 4 x M2,5
• PCB medžiaga: FR-4

Naudojimo rekomendacijos

Kad veikimas būtų stabilus, užtikrinkite tinkamą įžeminimą ir venkite plokštės arti didelių metalinių objektų. Jei projekte reikia mažiau I/O kontaktų, naudokite nuoseklią sąsają. Fiksuotą režimą (toggle) nustatykite džemperiais – tai pravers jungikliams, kurie turi išlaikyti būseną.
