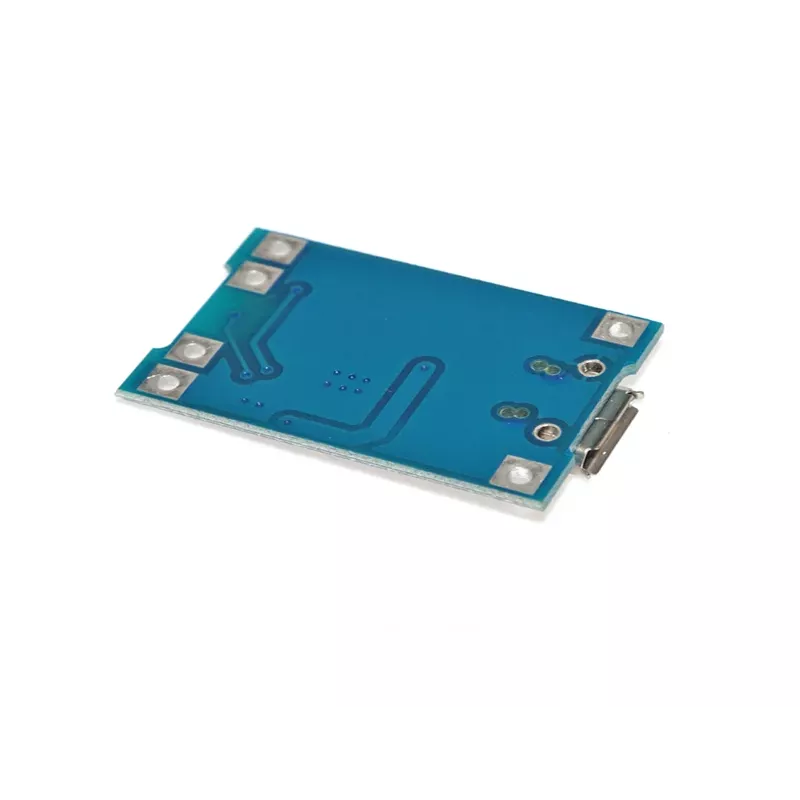

ALLNET 4duino 5V 1A Li-Ion Battery Micro USB Charger with Protection Module (ALL_OY_3404)

Kai jūsų projektuose reikia patikimo vieno elemento ličio jonų arba ličio polimerų akumuliatoriaus įkroviklio, šis modulis su integruota apsauga yra praktiškas sprendimas. Jis ne tik užtikrina saugų įkrovimą, bet ir apsaugo nuo perkrovimo, per didelio iškrovimo bei trumpojo jungimo – tai ypač svarbu ilgalaikiam baterijos tarnavimo laikui.

Privalumai profesionalams

Modulyje naudojama TP4056 įkrovimo valdiklio ir DW01A apsaugos grandinė, užtikrinanti pastovios srovės ir pastovios įtampos (CC/CV) įkrovimo profilį. Tai reiškia, kad akumuliatorius įkraunamas maksimaliai efektyviai, o apsaugos funkcijos apsaugo nuo pažeidimų dėl netinkamo naudojimo. Micro USB jungtis leidžia lengvai prijungti standartinį 5V maitinimo šaltinį, o LED indikatoriai (raudonas – kraunama, mėlynas/žalias – pilnai įkrauta) suteikia aiškų grįžtamąjį ryšį.

Kam šis modulis tinka

• „Pasidaryk pats“ (DIY) projektams, kur reikia integruoti įkrovimo funkciją
• Arduino ir 4duino plokštėms maitinti
• Nešiojamai elektronikai, pvz., jutiklių sistemoms ar belaidžiams įrenginiams
• Įkraunamiems baterijų blokams, kai naudojama viena 3,7 V ličio jonų arba ličio polimerų baterija

Pagrindinės specifikacijos

• Įkrovimo valdiklis: TP4056
• Apsaugos valdiklis: DW01A
• Įėjimo įtampa: 4,5–5,5 V DC (per Micro USB)
• Maksimali įkrovimo srovė: 1 A
• Baterijos tipas: vienas elementas Li-Ion / Li-Po (nominali 3,7 V)
• Pilno įkrovimo įtampa: 4,2 V ± 1 %
• Apsauga nuo perkrovimo: 4,28 V ± 0,05 V
• Apsauga nuo per didelio iškrovimo: 2,5 V ± 0,1 V
• Apsauga nuo viršsrovių: ~3 A
• Apsauga nuo trumpojo jungimo: taip
• Veikimo temperatūra: nuo –10 °C iki +85 °C

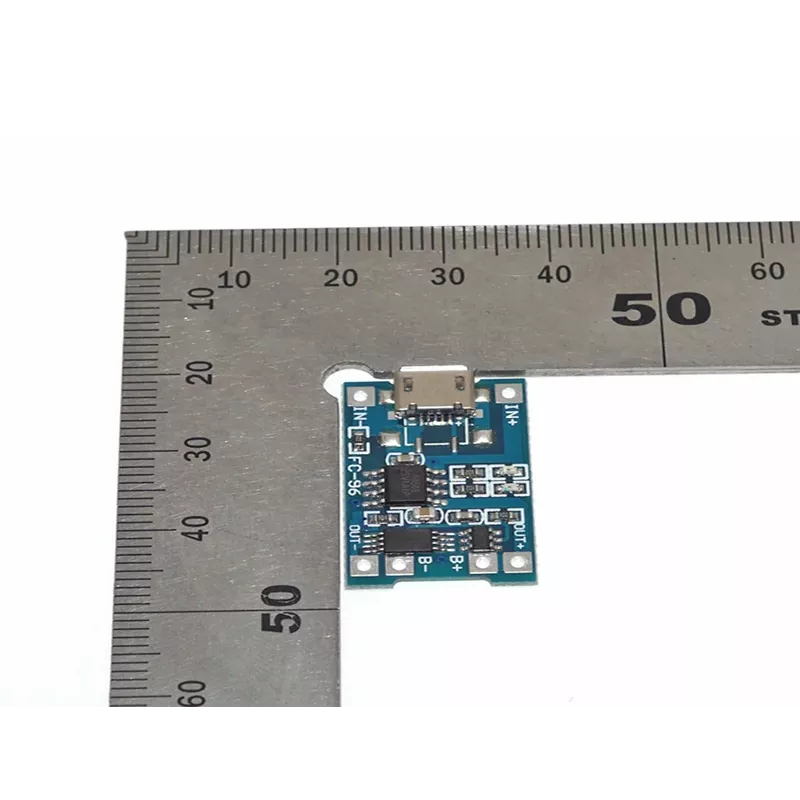

• Išėjimo gnybtai: litavimo aikštelės (B+, B-, OUT+, OUT-)
• Budėjimo srovė: ~10 mA

Kaip naudoti

Prijunkite modulį prie 5 V USB maitinimo šaltinio per Micro USB jungtį. Prie litavimo aikštelių B+ ir B- prijunkite vieną ličio jonų arba ličio polimerų bateriją. Įkrovimas prasidės automatiškai – raudonas LED švies kraunant, o pasiekus 4,2 V jis persijungs į mėlyną/žalią. Išėjimo gnybtai OUT+ ir OUT- naudojami apkrovai prijungti.

Patarimas: naudokite stabilizuotą 5 V USB maitinimo šaltinį, kad būtų užtikrintas tikslus įkrovimas. Atkreipkite dėmesį į poliškumą – modulis neturi apsaugos nuo atvirkštinio poliškumo. Šis įkroviklis skirtas tik vieno elemento baterijoms, nenaudokite su kelių elementų blokais.
