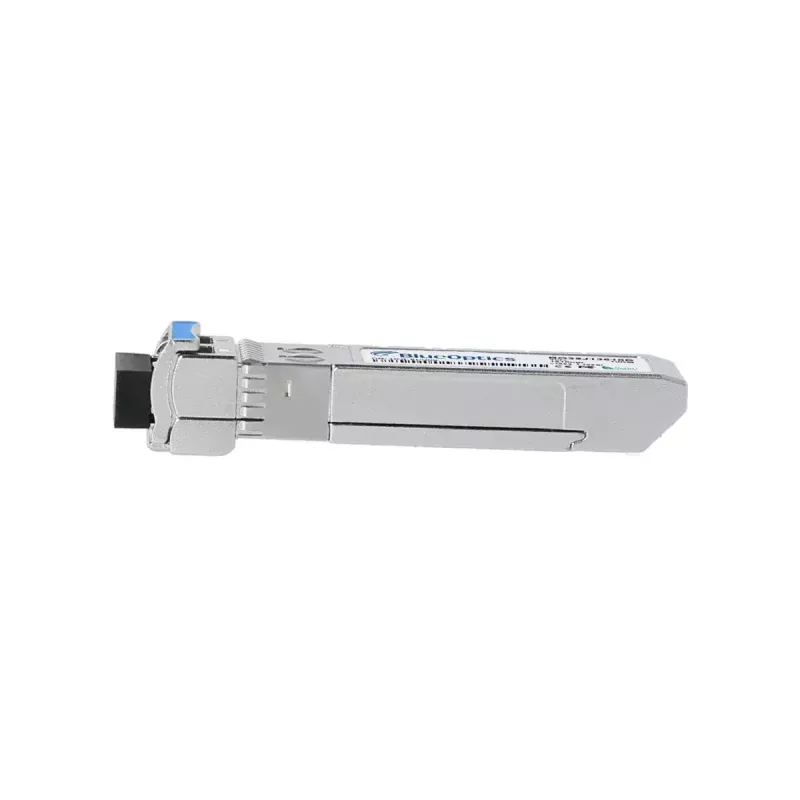

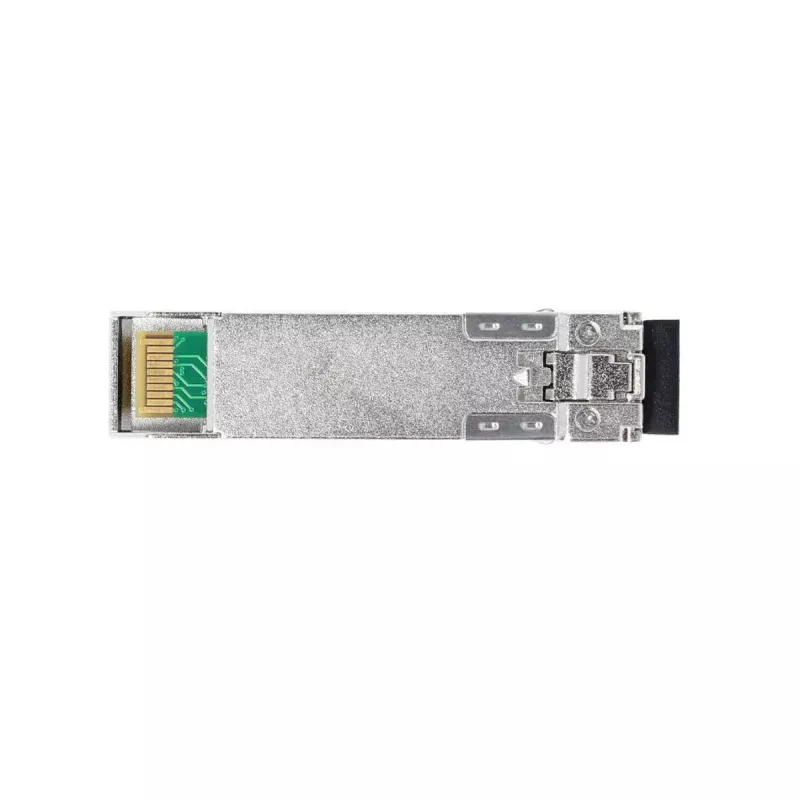

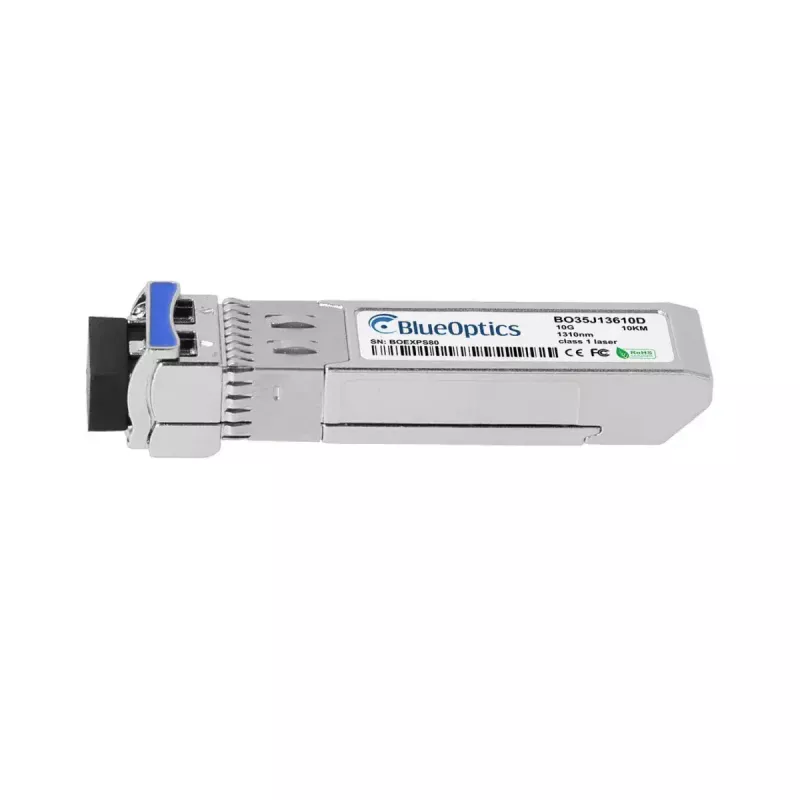

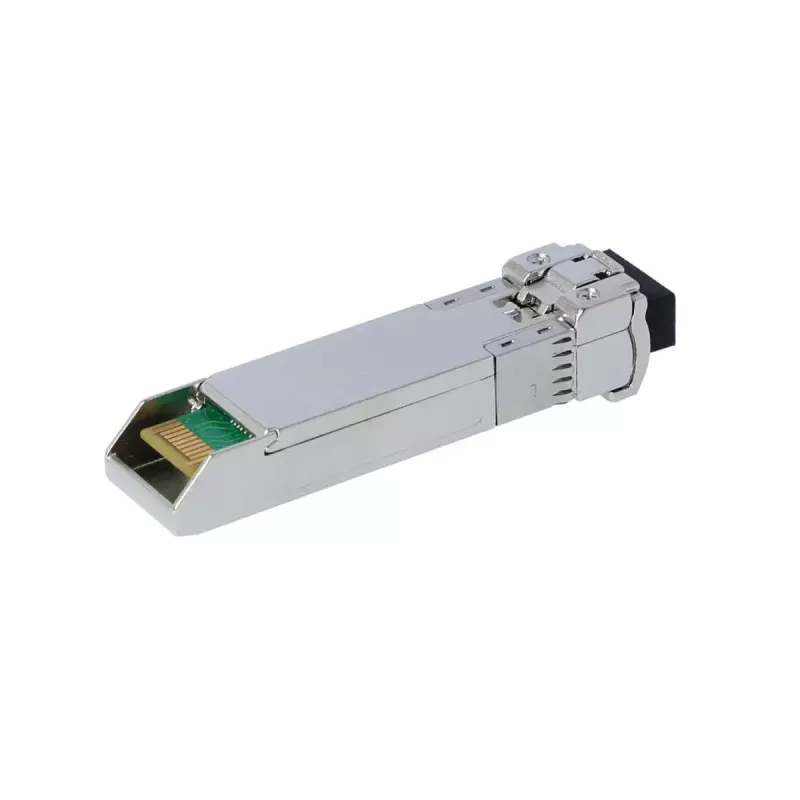

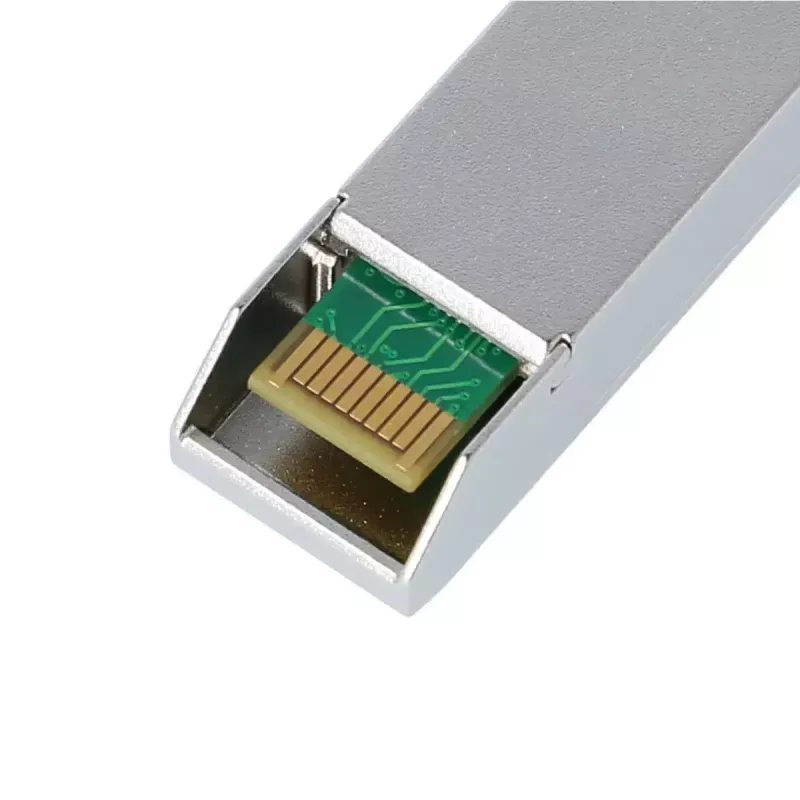

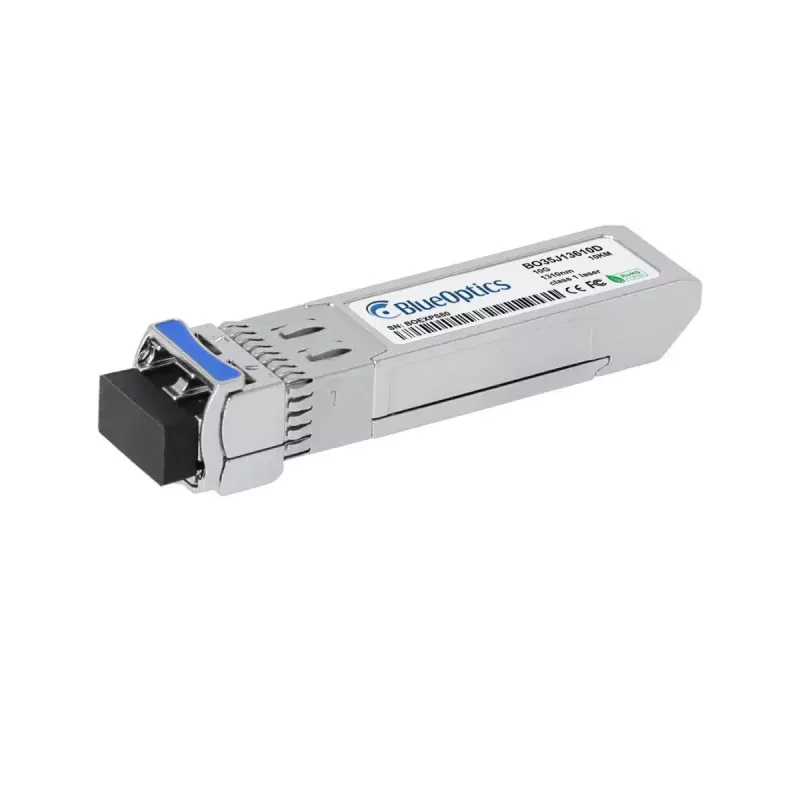

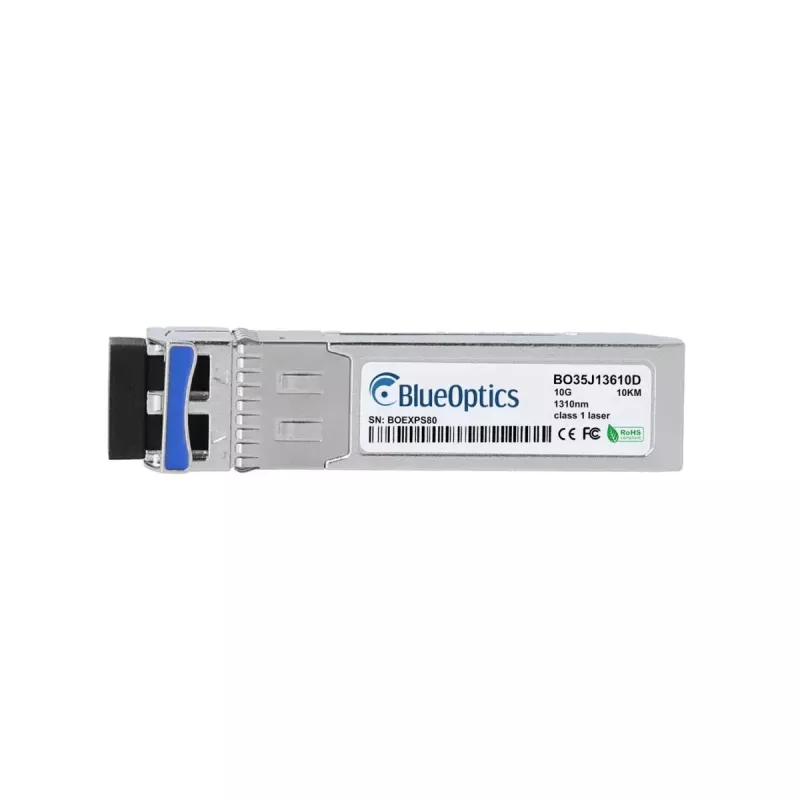

SFP+ siųstuvas-imtuvas BlueOptics AT-SP10LR20-BO 10000 Mbit/s

„BlueOptics AT-SP10LR20-BO“ yra SFP+ siųstuvas-imtuvas, skirtas vienmodžiams šviesolaidiniams tinklams, palaikantis iki 10000 Mbit/s duomenų perdavimo spartą. Šis modulis įgyvendina 10GBASE-LR perdavimo tipą su LC dvigubomis jungtimis ir veikia 1310 nm bangos ilgiu tiek siuntimo, tiek priėmimo kryptimi. Kompaktiškas, lengvas sidabrinis korpusas (apie 20 g) užtikrina patogų montavimą įrangos, turinčios SFP+ lizdus, kurie palaiko MSA standartą atitinkančius 10G modulius.

Privalumai

Modulis užtikrina stabilų 10 Gbit/s optinį ryšį per vienmodžius šviesolaidžius, naudodamas LC dvigubą jungtį, kuri leidžia vienu metu siųsti ir priimti duomenis. Atitikimas MSA fiziniams ir elektriniams formos faktoriams užtikrina platų suderinamumą su tinklo jungikliais, maršrutizatoriais ir saugojimo sistemomis, priimančiais SFP+ 10GBASE-LR modulius. Įmontuotos skaitmeninės diagnostikos galimybės (DDM/DOM, atitinkančios MSA SFF-8472) leidžia realiuoju laiku stebėti veikimo parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo/įėjimo galia ir temperatūra, jei pagrindinė įranga palaiko šias funkcijas.

Pagrindinės techninės specifikacijos

• Tipas: SFP+ 10GBASE-LR
• Duomenų sparta: 10000 Mbit/s
• Šviesolaidžio tipas: Vienmodis (SMF)
• Bangos ilgis: 1310 nm

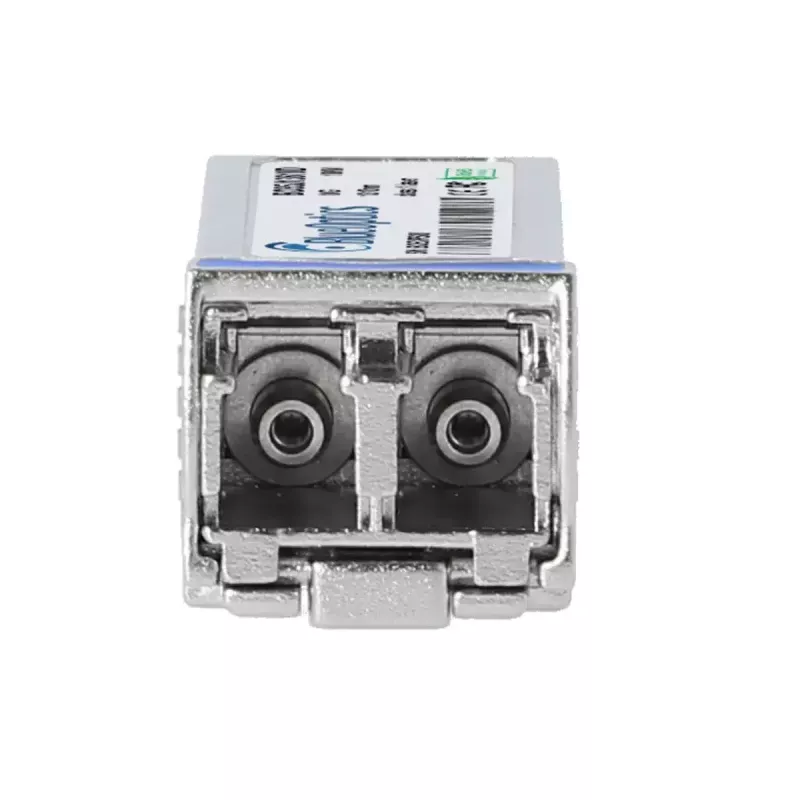

• Jungtis: LC dupleksas
• Maksimalus atstumas: 10 km (priklausomai nuo kabelio kokybės)
• Diagnostika: DDM/DOM (MSA SFF-8472)
• Maitinimo įtampa: 3,3 V
• Svoris: ~20 g

Kaip naudoti

Įstatykite SFP+ modulį į suderinamą SFP+ lizdą jungiklyje, maršrutizatoriuje ar saugojimo įrenginyje, užtikrindami teisingą orientaciją ir kad pagrindinė platforma palaiko 10GBASE-LR modulius. Prijunkite vienmodžius LC duplekso šviesolaidinius laidus prie modulio siuntimo ir priėmimo prievadų, laikydamiesi teisingos šviesolaidžio poliškumo. Jei reikia, pagrindinėje įrangoje įjunkite programinės įrangos nustatymus, kad būtų atpažinti trečiųjų šalių siųstuvai-imtuvai. Jei reikalinga skaitmeninė diagnostika, įsitikinkite, kad pagrindinis įrenginys palaiko DDM/DOM.

Rekomendacijos

Naudokite tinkamos kokybės vienmodžius LC duplekso šviesolaidinius laidus, atitinkančius numatytą atstumą; prieš jungdami nuvalykite ir patikrinkite jungčių galus. Patikrinkite suderinamumą su pagrindiniu įrenginiu ir, jei įmanoma, atlikite pradinį ryšio testą arba užsisakykite pavyzdį, kad įsitikintumėte, jog modulis veikia jūsų konkrečioje aparatinėje ir programinėje aplinkoje.
