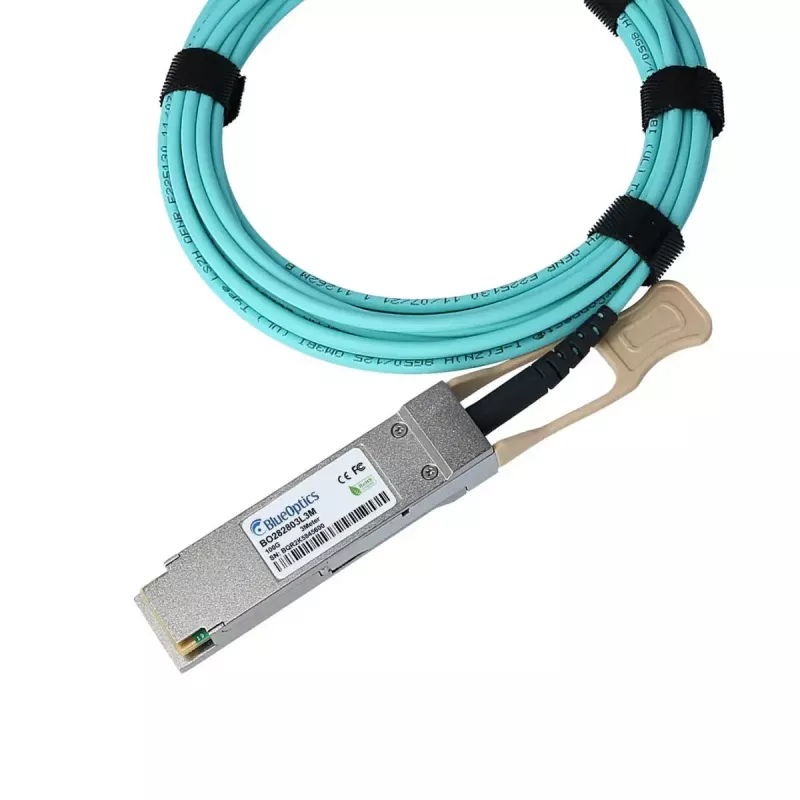

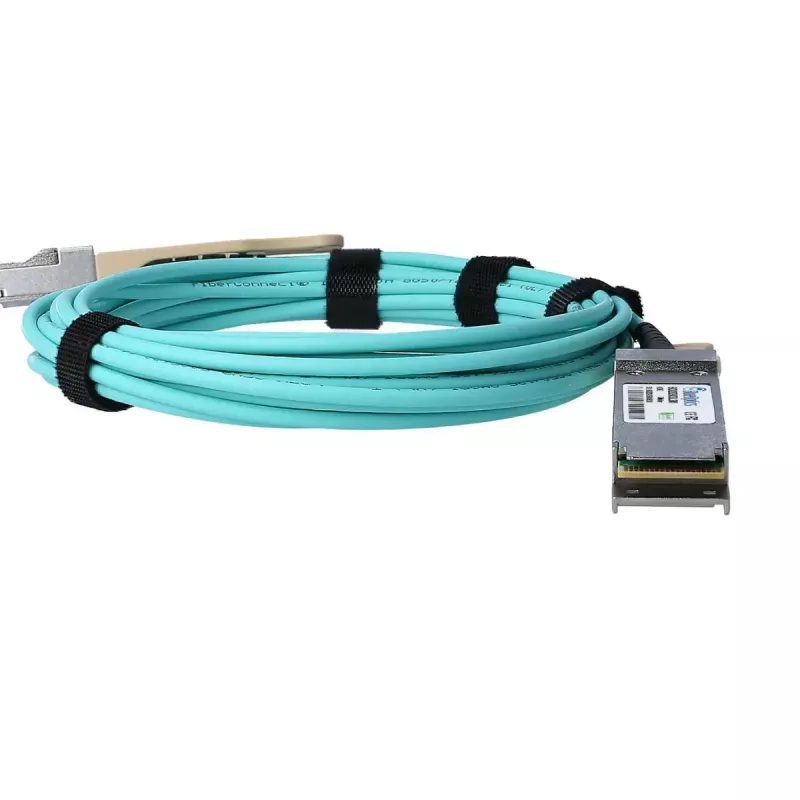

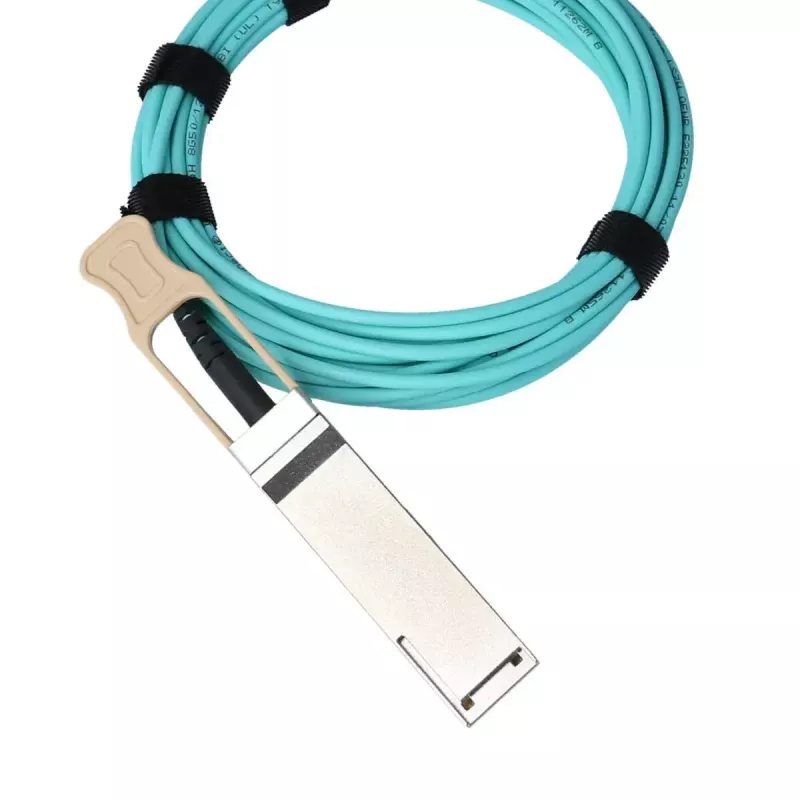

BlueOptics QSFP-100G-A7M-BO InfiniBand aktyvus optinis kabelis 7 m QSFP28 oranžinis

„BlueOptics QSFP-100G-A7M-BO“ yra 7 metrų aktyvus optinis kabelis (AOC) su QSFP28 kištukinėmis jungtimis abiejuose galuose. Sukurtas didelės spartos jungtims duomenų centruose ir didelio našumo skaičiavimo aplinkose, šis kabelis palaiko 100GBASE-SR4 kelių modų perdavimą ir kiekvienoje jungtyje integruoja siųstuvą bei imtuvą, užtikrindamas patikimą optinio signalo perdavimą per kelių modų skaidulą. Atitinka MSA suderinamą QSFP28 formos faktorių ir yra skirtas naudoti su tinklo, saugyklų ir skaičiavimo įranga, palaikančia QSFP28 AOC jungtis.

Privalumai

Kabelis užtikrina pastovų 100 Gbit/s bendrą pralaidumą, naudodamas keturis kelių modų optikos kanalus, ir yra sukurtas trumpo nuotolio, didelio tankio tarpusavio jungtims. AOC konstrukcija pašalina atskirų siųstuvų-imtuvų modulių ir jungiamųjų laidų poreikį, sumažindama jungčių tūrį ir pagerindama signalo vientisumą. Oranžinis išorinis apvalkalas ir QSFP28 jungčių korpusas leidžia lengvai identifikuoti kabelį tankiai supakuotoje kabelių aplinkoje, o integruoti siųstuvai-imtuvai sumažina sistemos konfigūravimo žingsnius, palyginti su atskirų siųstuvų-imtuvų ir skaidulų sprendimais.

Tinkamas naudoti

• 100 Gbit/s serverio–jungiklio ir jungiklio–jungiklio jungtys duomenų centruose
• Didelio našumo skaičiavimo klasterių tarpusavio jungtys, naudojant InfiniBand arba Ethernet
• Trumpo nuotolio saugyklų tinklo jungtys ir agregavimo skydai
• Didelio tankio stelažų kabeliavimas, kai yra QSFP28 prievadai

Pagrindinės specifikacijos

• Jungties tipas: QSFP28 kištukas abiejuose galuose
• Ilgis: 7 metrai
• Duomenų perdavimo sparta: iki 100 Gbit/s bendra (4×25 Gbit/s kanalai)
• Perdavimas: 100GBASE-SR4 per kelių modų skaidulą
• Formos faktorius: aktyvus optinis kabelis (integruoti siųstuvai/imtuvai)
• Apvalkalo spalva: oranžinė, skirta lengvai identifikacijai

Kaip naudoti

Prijunkite kiekvieną QSFP28 kištuką prie atitinkamo QSFP28 prievado jungikliuose, maršrutizatoriuose, serveriuose ar saugyklų įrenginiuose, kai sistemos yra išjungtos arba vadovaujantis jūsų įrangos karštojo prijungimo rekomendacijomis. Įsitikinkite, kad prievadų konfigūracijos (protokolas, sparta ir kanalų priskyrimas) atitinka 100GBASE-SR4 arba palaikomus InfiniBand/Ethernet nustatymus prijungtuose įrenginiuose. Patikrinkite ryšio būseną per įrenginių valdymo sąsajas ir, jei jūsų įranga leidžia, atlikite pagrindinę diagnostiką, pvz., optinių kanalų būseną.

Rekomendacijos

Nutieskite kabelį vengdami staigių lenkimų ir montavimo metu apsaugokite jungčių fiksatorius. Naudokite tinkamą kabelių valdymą stelažuose ir jungiamuosiuose skyduose, kad išvengtumėte įtempimo ir išlaikytumėte kelių modų skaidulų lenkimo spindulio reikalavimus. Patvirtinkite suderinamumą su jūsų aparatinės įrangos gamintojo palaikomų AOC sąrašu, jei reikalingas įrenginio lygio patvirtinimas.
