Keystone modulis Alantec MB005-1 plokščias nerūdijančio plieno RJ-45, moteriškas, Cat6a, AWG 22/24

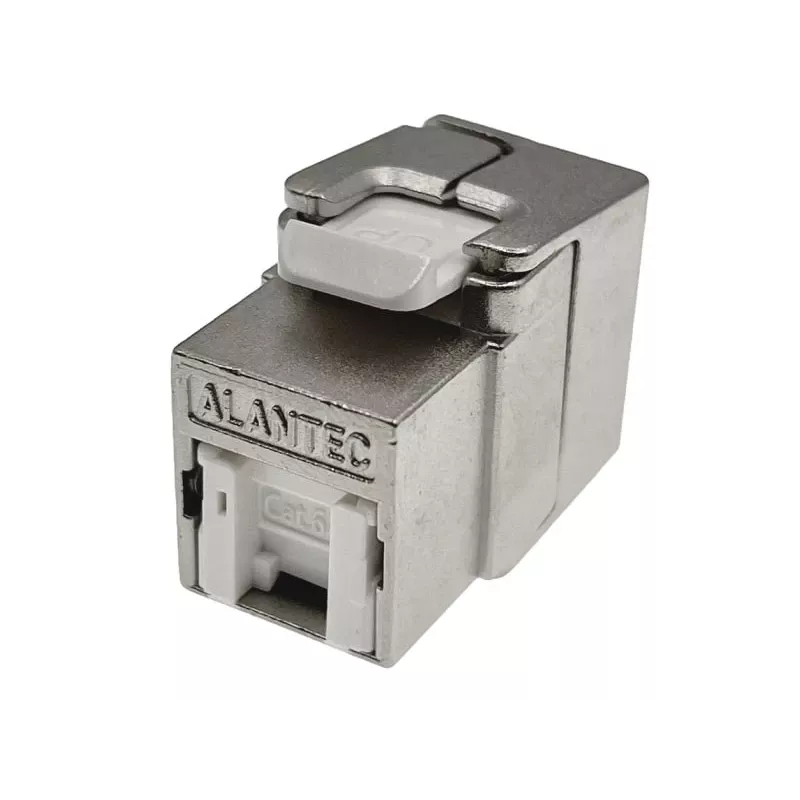

„Alantec MB005-1“ yra plokščias, ekranuotas (STP) 6A kategorijos (10Gb) RJ-45 perdavimo modulis iš nerūdijančio plieno. Jis skirtas montuoti patalpose abonentinėse rozetėse ir pataisų skydeliuose duomenų perdavimo tinkluose, ypač ten, kur yra elektromagnetinių trukdžių (EMI) rizika. Modulio perdavimo charakteristikos nepriklausomai patvirtintos INTERTEK (JAV) laboratorijoje. Šis modulis palaiko tiek įrankio nereikalaujantį, tiek tradicinį užspaudimą įrankiu ir yra suderinamas su įprastais montavimo elementais, tokiais kaip tuščiaviduriai pataisų skydeliai, sieninės ir grindinės dėžutės.

Kodėl verta rinktis?

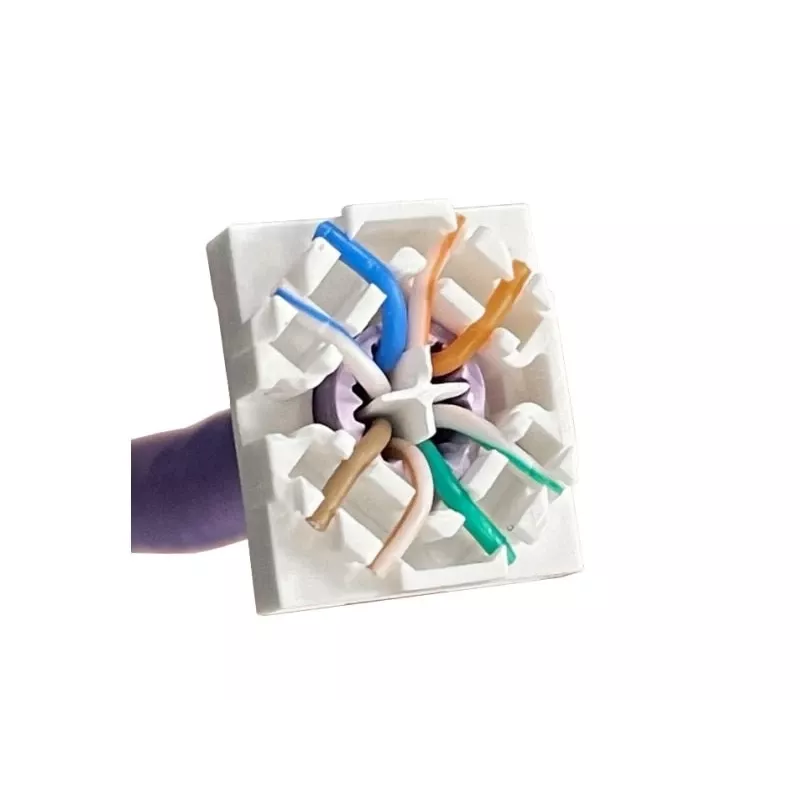

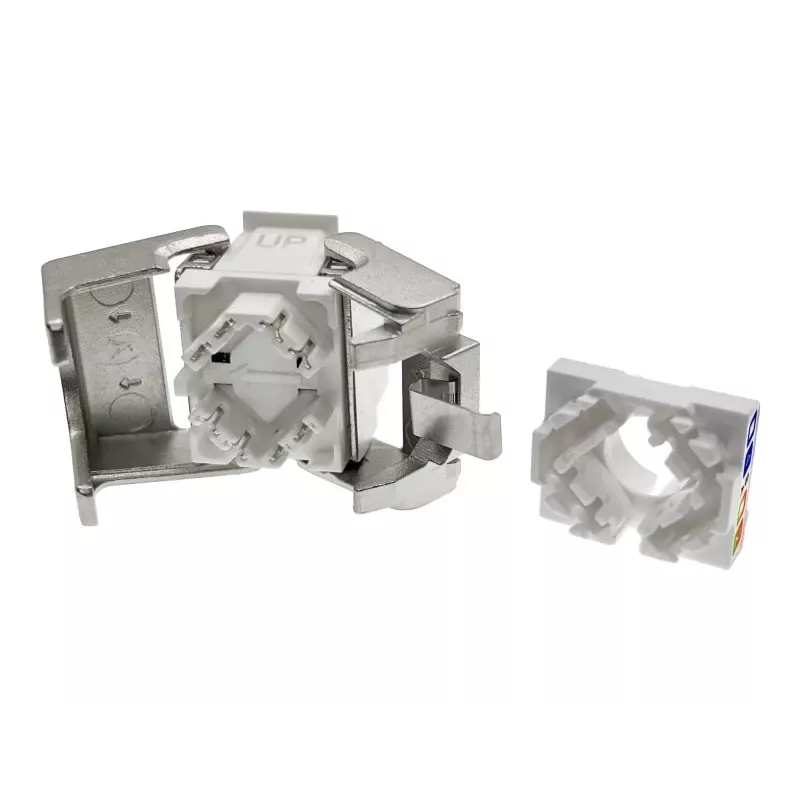

„MB005-1“ užtikrina aukštos kokybės 6A kategorijos perdavimą su ekranavimu, mažinančiu EMI poveikį. Įrankio nereikalaujantis užspaudimas vienu judesiu uždaro modulio korpusą ant kabelio, vienu metu užspaudžiant visus aštuonis laidininkus IDC jungtyje ir užtikrinant vienodą prispaudimo jėgą; taip pat galimas užspaudimas įrankiu. Plokščias nerūdijančio plieno dizainas užtikrina ilgaamžiškumą ir suderinamumą su standartinėmis keystone angomis. Speciali mechaninė konstrukcija apsaugo modulį nuo deformacijos įkišus RJ11/RJ12 kištukus, o integruotas ištraukiamas dulkių dangtelis saugo RJ-45 kontaktų sritį. Vidinė laidų tvarkyklė rombo formos sumažina laidininkų išsukimą, gerindama perdavimo parametrus.

Pagrindinės techninės specifikacijos

• Standartas: 6A kategorija (10Gb)
• Ekranavimas: STP (ekranuotas)
• Jungtis: RJ-45 keystone
• Medžiaga / spalva: Nerūdijantis plienas
• Užspaudimas: Įrankio nereikalaujantis IDC; taip pat palaikomas užspaudimas įrankiu
• Išbandyta: INTERTEK (JAV)
• Matmenys (P×G×A): 16,4 mm × 28,7 mm × 22,5 mm
• Kiekis pakuotėje: 1 vnt.
• MPN: MB005-1
• EAN: 5904204402194

Kaip naudoti

Norėdami užspausti be įrankio, nuimkite kabelio išorinę izoliaciją pagal standartinę praktiką, įdėkite kabelį į keystone modulį ir vienu judesiu uždarykite modulio korpusą, kol jis užsifiksuos; IDC kontaktai vienu metu užspaus visus aštuonis laidininkus. Jei pageidaujate, naudokite suderinamą užspaudimo įrankį, vadovaudamiesi įrankio gamintojo instrukcijomis. Sumontuotą modulį įstatykite į keystone angą pataisų skydelyje, sieninėje rozetėje ar grindinėje dėžutėje naudodami standartinius tvirtinimo elementus. Po montavimo ištraukite dulkių dangtelį ir įkiškite RJ-45 kištuką pagal poreikį.

Rekomendacijos

Modulis skirtas naudoti patalpose struktūrizuotose kabelinėse sistemose ir turi būti montuojamas laikantis atitinkamų kabelinių standartų (TIA/EIA ar ISO/IEC) bei vietinių taisyklių. Naudokite ekranuotą kabelį ir tinkamą įžeminimą, kai įrengiama aplinkoje, kurioje yra EMI, kad būtų išlaikytas 6A kategorijos veikimas.
