ACT Keystone Jack RJ45 CAT6 Ekranuotas beįrankis su užraktu Baltas Sidabrinis

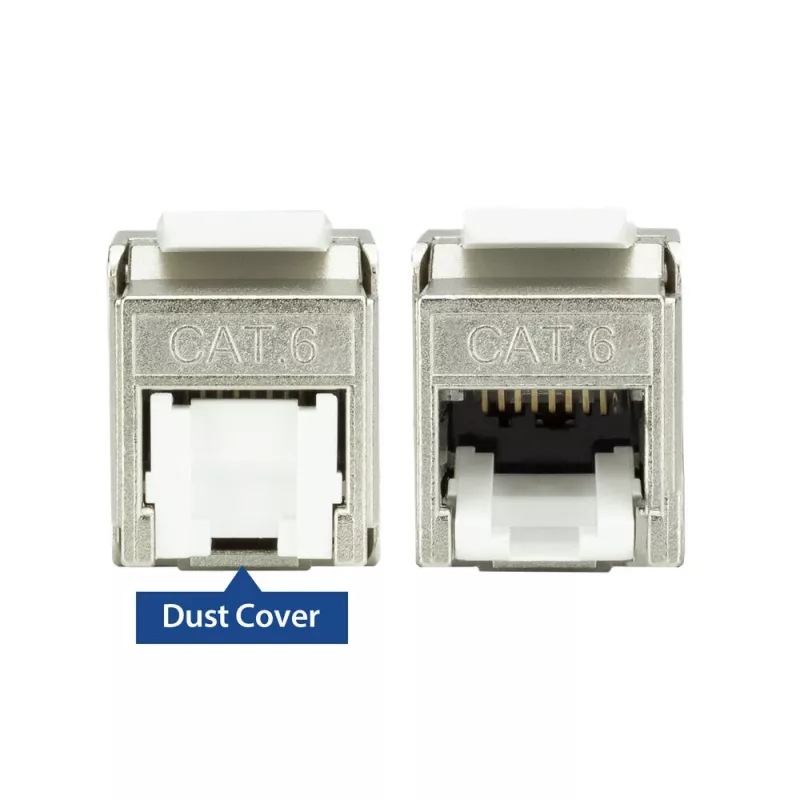

ACT Keystone Jack RJ45 CAT6 ekranuotas beįrankis lizdas (modelis TD6025) yra kompaktiškas, ekranuotas keystone lizdas, skirtas greitam ir įrankių nereikalaujančiam eterneto kabelių užbaigimui. Jis tinka tiek vientisiems, tiek suvytiems laidams, kurių išorinis skersmuo nuo 5,0 iki 8,5 mm ir 23–26 AWG laidininkams. Lizde yra baltas dulkių dangtelis / užraktas, apsaugantis 50 µin auksu dengtus kontaktus, ir palaiko PoE++ iki 100 W (4 tipas). Komplekte yra užtraukiamasis raištis įtempimo mažinimui. Lizdas tinkamas naudoti didelio tankio pataisų skydeliuose, standartiniuose pataisų skydeliuose ir sieniniuose lizduose.

Privalumai

Šis ekranuotas CAT6 keystone lizdas siūlo beįrankį LSA užbaigimą su spalvomis pažymėtomis T568A ir T568B schemomis, užtikrinančiomis lengvą surinkimą ir patikimą kontaktų išlygiavimą. Auksu dengti kontaktai sumažina koroziją ir užtikrina pastovų ryšį. Integruotas baltas užraktas apsaugo jungtį nuo dulkių, kai ji nenaudojama, o komplekte esantis raištis suteikia paprastą įtempimo mažinimo sprendimą. Ekranavimas ir PoE++ 100 W palaikymas daro lizdą tinkamą montažams, reikalaujantiems didesnės galios tiekimo ir geresnės elektromagnetinių trukdžių apsaugos.

Pagrindinės techninės specifikacijos

• Kategorija: CAT6, ekranuotas (STP)
• Užbaigimo tipas: beįrankis LSA
• Laidų skersmuo: 5,0–8,5 mm išorinis, 23–26 AWG laidininkai
• Kontaktai: 50 µin auksu dengti

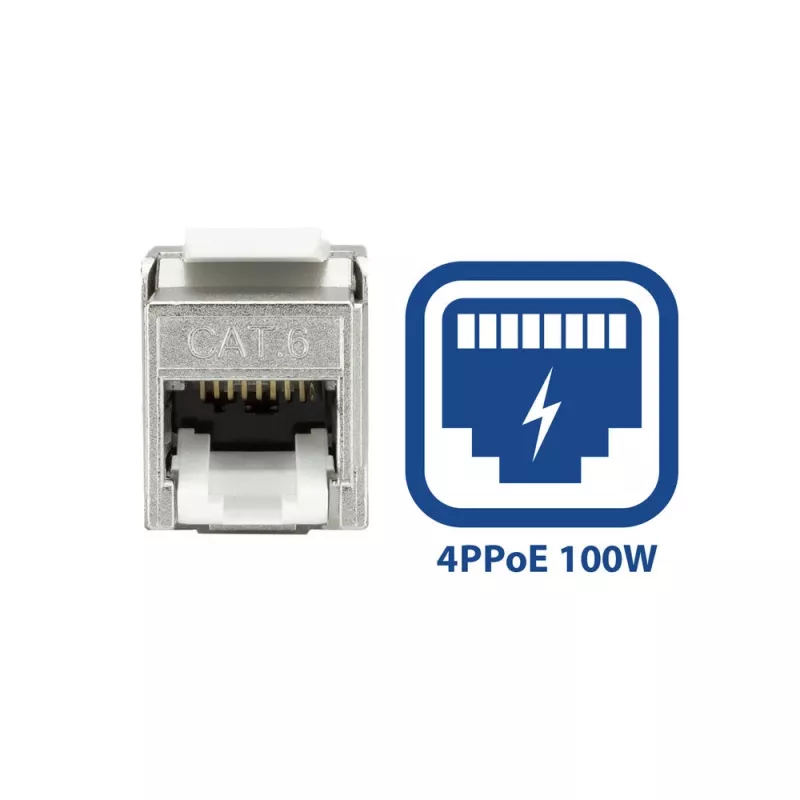

• PoE palaikymas: PoE++ iki 100 W (4 tipas)
• Spalva: balta su sidabrine apdaila

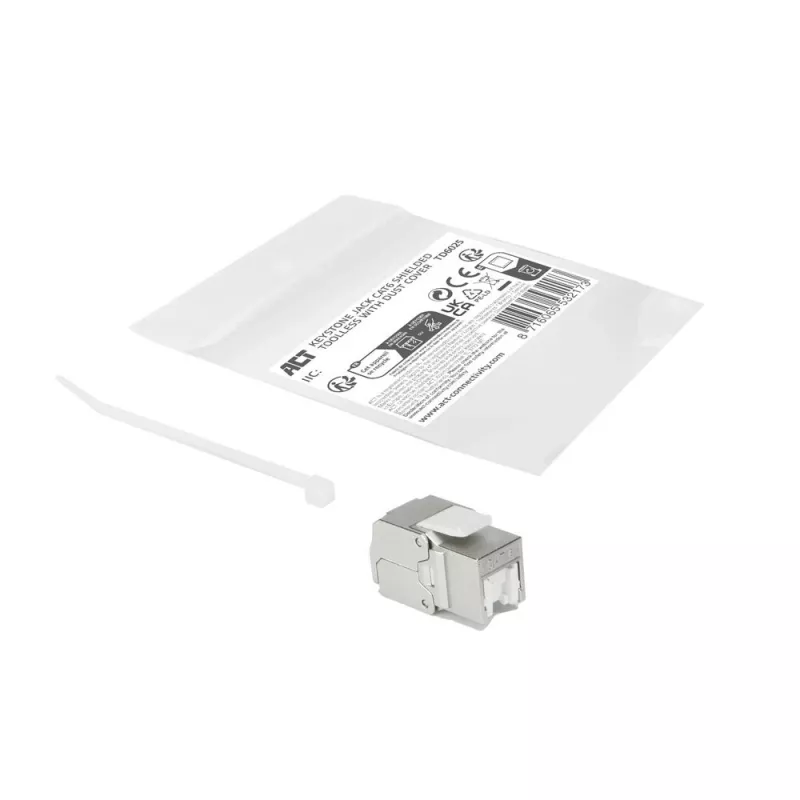

• Komplekte: užtraukiamasis raištis įtempimo mažinimui

Kaip naudoti

Paruoškite kabelį, nuimdami išorinį apvalkalą ir atidengdami atskirus laidininkus, išlaikydami porų sukimą pagal CAT6 reikalavimus. Įkiškite laidus į atitinkamas spalvomis pažymėtas angas pagal T568A arba T568B schemą, tada paspauskite žemyn, kad užbaigtumėte naudodami įmontuotą beįrankį LSA mechanizmą. Įsitikinkite, kad ekranas (jei yra) tinkamai prijungtas prie lizdo korpuso. Užfiksuokite keystone lizdą pataisų skydelyje arba sieniniame lizde, kol jis užsifiksuos. Naudokite komplekte esantį raištį kabeliui ir lizdui pritvirtinti, kad sumažintumėte įtempimą.

Rekomendacijos

Norėdami užtikrinti optimalų veikimą, išlaikykite tinkamą kabelio porų sukimą iki užbaigimo taško, venkite per didelio išsukimo ir laikykitės TIA/EIA montavimo standartų. Naudodami ekranuotus keystone lizdus ir PoE++ programas, naudokite ekranuotus pataisų skydelius ir užtikrinkite tinkamą ekranavimo sistemos įžeminimą.
