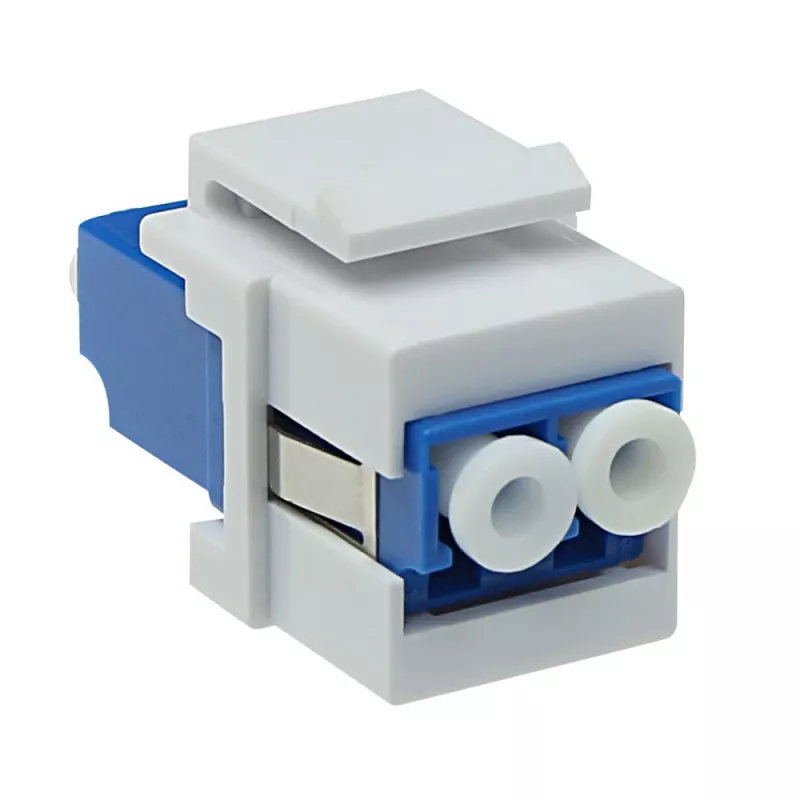

Keystone movoji jungtis LC duplex MM/SM ACT TD4101

ACT Keystone movoji jungtis LC duplex MM/SM TD4101 – kompaktiškas, į skydą montuojamas sprendimas, skirtas LC duplex šviesolaidinėms jungtims. Dėl plokščios keystone formos ir mėlynai baltos spalvos užtikrina tvarkingą montavimą pataisų skyduose, sieninėse plokštėse ir korpusuose. Jungtis priima LC duplex kištukus ir palaiko tiek daugiamodžius, tiek vienmodžius LC gnybtus, leidžiančius integruoti mišrią šviesolaidinę infrastruktūrą išlaikant patikimą optinį išlygiavimą ir mažus įterpimo nuostolius.

Privalumai

Keystone dizainas leidžia montuoti be įrankių, tiesiog užspaudžiant į suderinamus korpusus ir plokštes, taip sumažinant surinkimo laiką. LC duplex prievadai užtikrina didelio tankio jungtis su tiksliu ferulių išlygiavimu, mažinančiu signalo nuostolius. Plokščias profilis taupo vietą stelažuose ir jungiamosiose dėžutėse, o patvarus korpusas užtikrina stabilų mechaninį fiksavimą kartotiniams jungimams ir atjungimams. Spalvinis kodavimas padeda lengvai identifikuoti jungties tipą ir skaidulos režimą.

Pagrindinės techninės specifikacijos

• Jungties tipas: LC duplex
• Suderinamumas: Daugiamodis (MM) ir vienmodis (SM)
• Montavimas: Keystone, be įrankių, į 19,2 × 14,9 mm angą
• Spalva: Mėlyna/balta
• Įterpimo nuostoliai: ≤ 0,2 dB (tipiniai)
• Grįžimo nuostoliai: ≥ 50 dB (SM), ≥ 30 dB (MM)
• Darbinė temperatūra: -40 °C iki +85 °C
• Medžiaga: Cinkuoto plieno korpusas, keraminės ferulės

Kaip naudoti

Įstatykite keystone movą į suderinamą angą skydelyje ar sieninėje plokštėje, kol ji užsifiksuos. Įkiškite LC duplex jungtis iš pataisų laidų į prievadus, kol išgirsite spragtelėjimą, rodantį patikimą fiksaciją. Prieš jungdami įsitikinkite, kad šviesolaidiniai jungtys yra švarios, kad išvengtumėte taršos, galinčios pabloginti optinį veikimą. Norėdami išimti, paspauskite fiksavimo liežuvėlį ir traukite movą ar jungtį tiesiai, kad nepažeistumėte gretimų prievadų.

Rekomendacijos

Prieš jungdami jungtis, naudokite šviesolaidinį tikrinimo mikroskopą ir bepūkes servetėles su patvirtintu valymo tirpalu. Derinkite daugiamodžius pluoštus su daugiamode įranga, o vienmodžius – su vienmode, kad išlaikytumėte numatytas perdavimo charakteristikas. Nenaudojamas movas ir kabelius laikykite su apsauginiais dangteliais, kad išvengtumėte dulkių patekimo.
