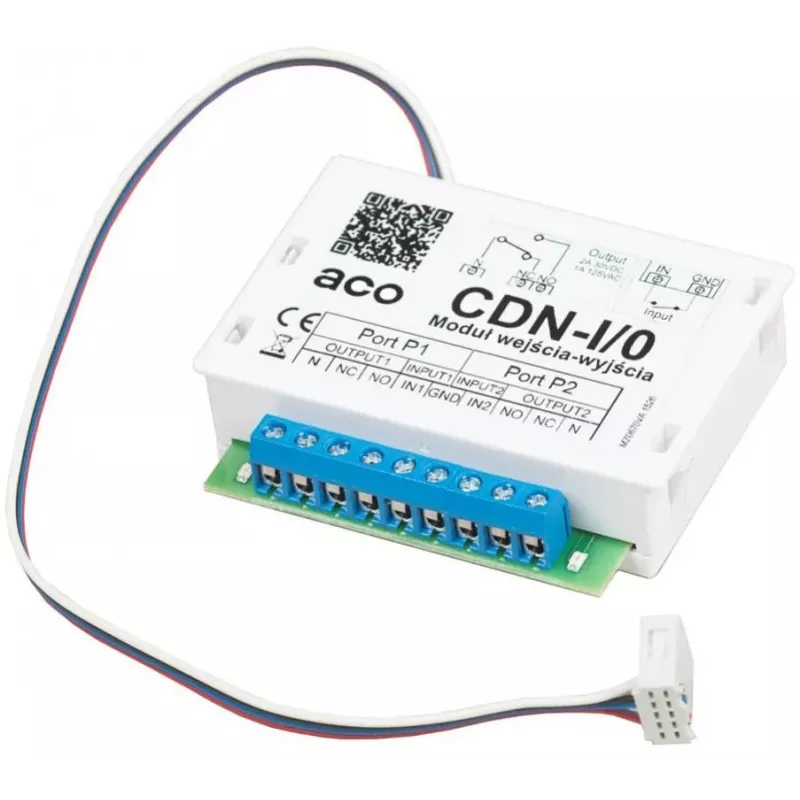

ACO CDN-I/O Relay Module for Additional Inputs and Outputs for CDNP FAMILIO INSPIRO

Norint išplėsti ACO CDNP, FAMILIO ar INSPIRO domofonų sistemų funkcionalumą, nebūtina montuoti papildomų maitinimo šaltinių – pakanka vieno kompaktiško relės modulio. ACO CDN-I/O suteikia 8 programuojamus įėjimus ir 2 potencialiai laisvas relės išvestis, leidžiančias integruoti vartų pavaras, apšvietimo valdymą ar jutiklius tiesiog per sisteminę magistralę.

Privalumai

Modulis maitinamas tiesiog iš 15V DC sistemos magistralės, todėl nereikia papildomų laidų ar maitinimo blokų. Programuojami įėjimai (NO/NC) ir relės išvestys suteikia lankstumo automatizuojant įvairias užduotis. LED indikatoriai aiškiai rodo kiekvieno kanalo būseną, palengvindami sistemos diagnostiką ir priežiūrą.

Kam tinka

• Vartų, durų užraktų ir apšvietimo valdymo integravimui
• Signalizacijos jutiklių ir kitų išorinių įrenginių prijungimui
• Profesionaliems montuotojams, ieškantiems patikimo, DIN bėgeliu montuojamo plėtinio

Pagrindinės specifikacijos

• Gamintojas: ACO
• Modelis: CDN-I/O
• Produkto tipas: Relės modulis / I/O plėtinys
• Suderinamumas: ACO CDNP, FAMILIO, INSPIRO domofonų sistemos
• Įėjimų skaičius: 8 (programuojami NO/NC)
• Relės išėjimų skaičius: 2 (potencialiai laisvi NO/NC)
• Maitinimas: 15V DC (iš sistemos magistralės)
• Srovės suvartojimas: maks. 100 mA
• Montavimas: DIN bėgelis (2 moduliai) / ant paviršiaus
• Darbinė temperatūra: nuo -20°C iki +50°C
• Apsaugos klasė: IP20
• Jungtys: varžtiniai gnybtai
• Magistralės sąsaja: ACO 2 laidų skaitmeninė magistralė
• Korpuso medžiaga: plastikas
• LED indikatoriai: taip (būsenai rodyti)

Rekomendacijos

Modulis skirtas naudoti tik su suderinamomis ACO domofonų sistemomis. Montuojant ir jungiant būtina vadovautis instaliacijos instrukcija. Tai nėra savarankiškas įrenginys – jam veikti reikalingas prijungimas prie sistemos magistralės.
