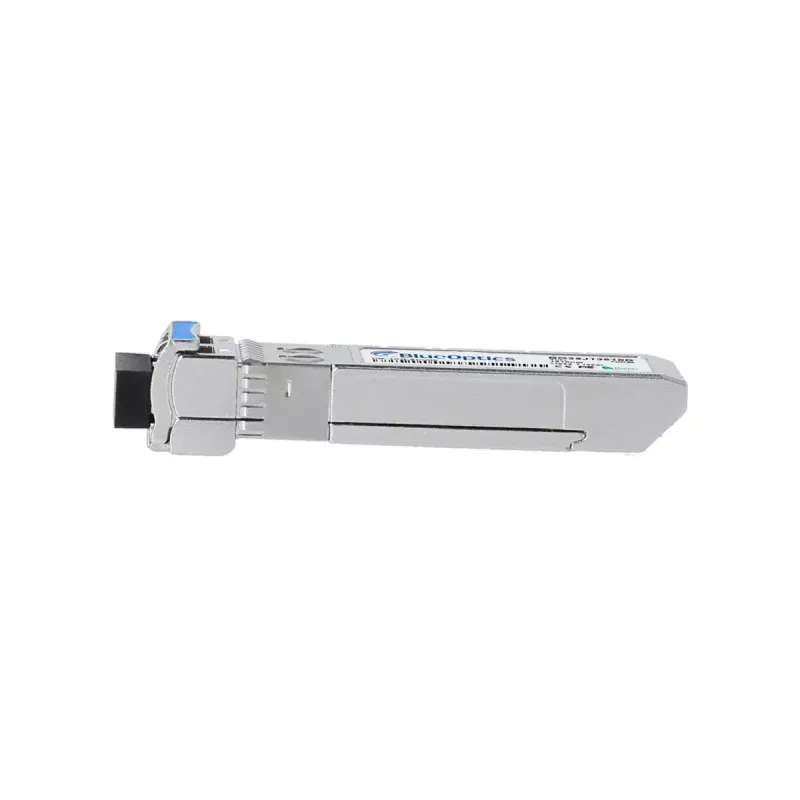

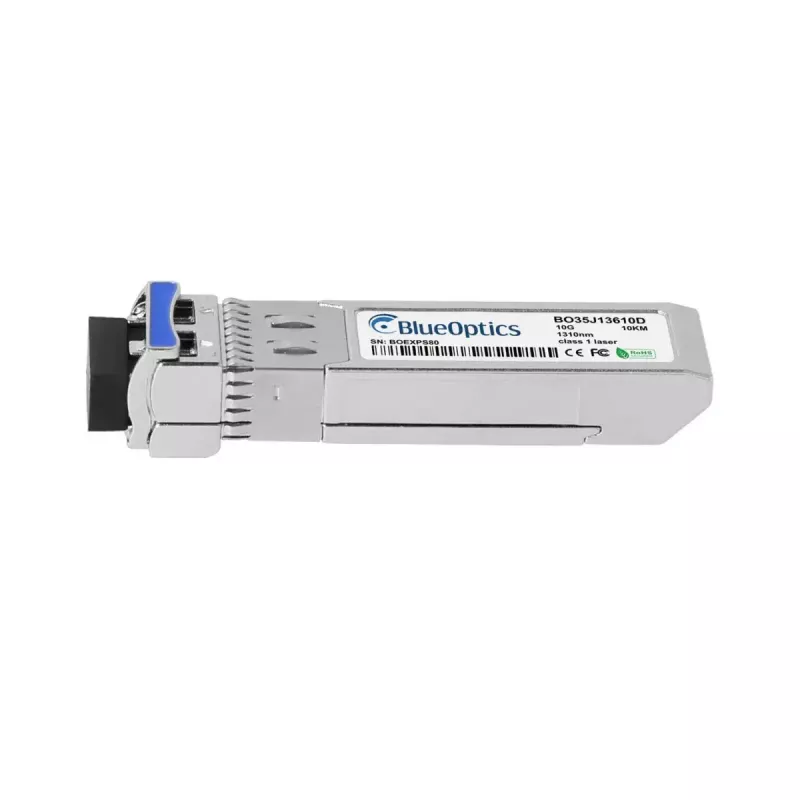

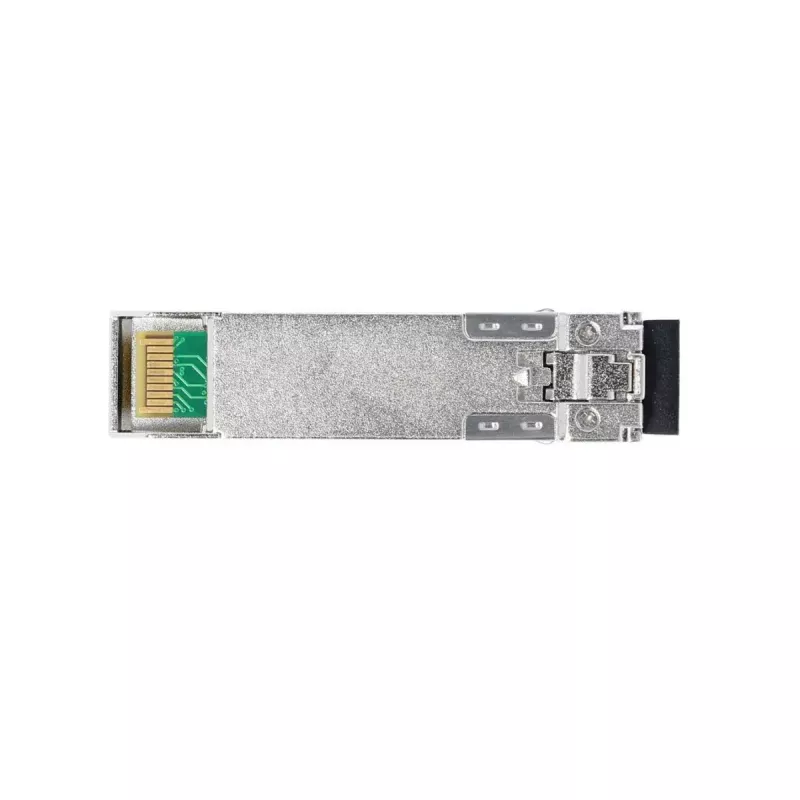

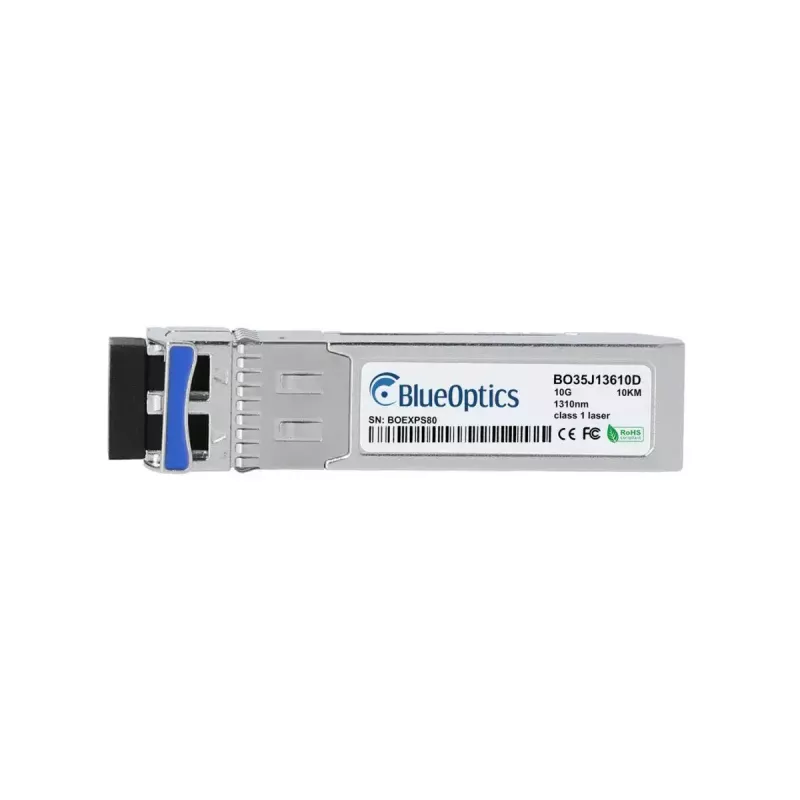

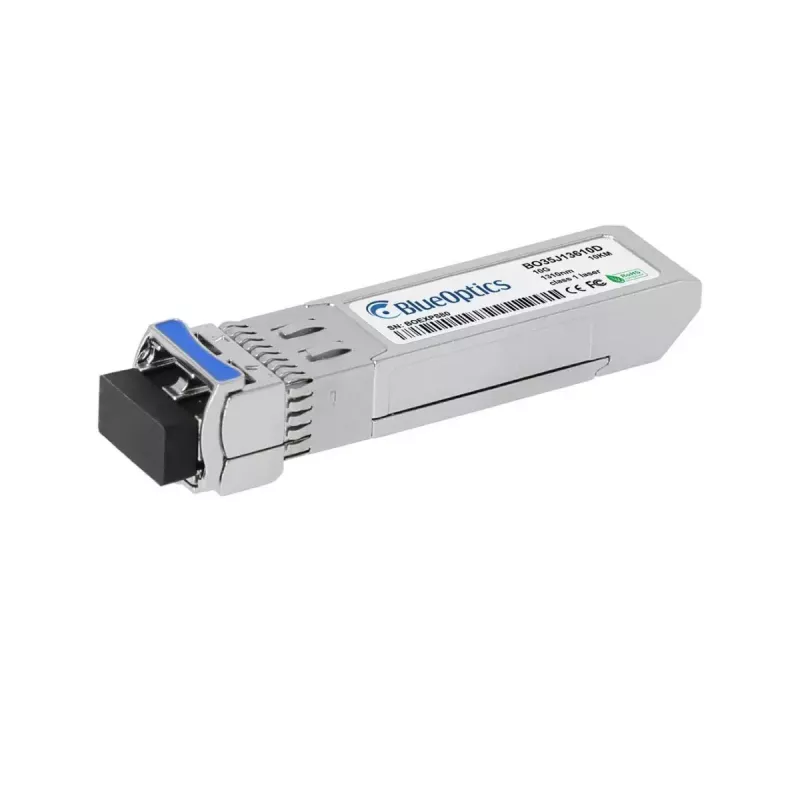

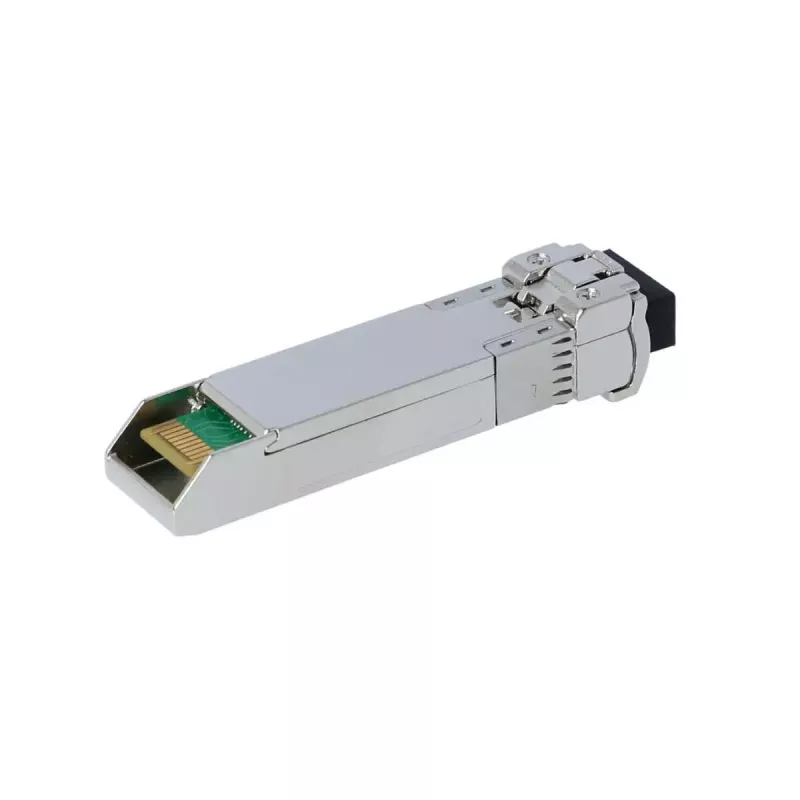

SFP+ siųstuvas-imtuvas BlueOptics 7SN-500-BO, 10GBASE-LR, LC, aliuminis

BlueOptics 7SN-500-BO yra 10 Gbps SFP+ šviesolaidinis siųstuvas-imtuvas su LC dvigubu jungtuvu ir aliumininiu korpusu. Sukurtas vienmodžio šviesolaidžio ryšiams, palaiko 10GBASE-LR standartą ir leidžia pasiekti atstumą iki 10 km. Modulis atitinka MSA standartus ir yra skirtas naudoti tinklo jungikliuose, maršrutizatoriuose, saugojimo sistemose ir kitoje įrangoje, kuri palaiko SFP+ 10GBASE-LR modulius.

Privalumai

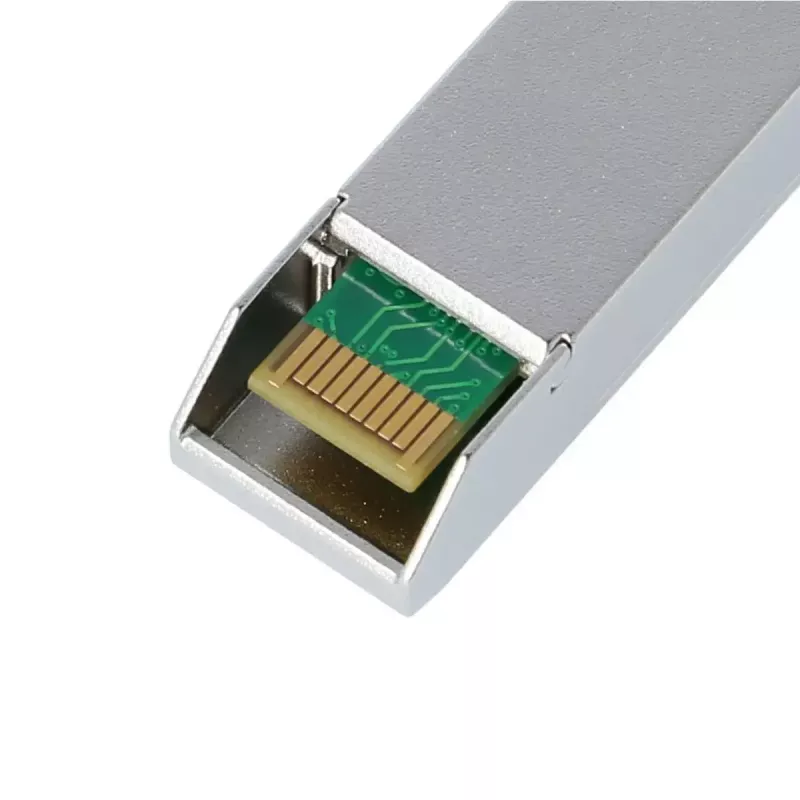

Aliumininis korpusas užtikrina mechaninį patvarumą ir efektyvų šilumos išsklaidymą, išlaikant kompaktišką ir lengvą formą. SFP+ sąsaja leidžia karštai keisti modulį ir pasiekti 10 Gbps spartą, išlaikant suderinamumą su 10GBASE-LR modulius palaikančia įranga. LC dvigubas jungtuvas užtikrina atskirus siuntimo ir priėmimo kanalus per atskiras skaidulas. Skaitmeninės diagnostikos (DDM/DOM) palaikymas suteikia realaus laiko parametrų rodmenis, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo ir įėjimo galia bei temperatūra, kai pagrindinė įranga palaiko šias diagnostikos funkcijas.

Tinka

• Didelės spartos Ethernet jungtims iki 10 Gbps per vienmodį šviesolaidį
• Jungtims tarp jungiklių, maršrutizatorių ir saugojimo sistemų
• Ilgesnio nuotolio magistralėms ir miestelio tinklo segmentams (iki 10 km)
• Įrangai, kuriai reikalingi karštai keičiami SFP+ moduliai su LC dvigubu jungtuvu

Pagrindinės techninės specifikacijos

• Sąsajos tipas: SFP+
• Formos faktorius: SFP+ siųstuvas-imtuvas
• Perdavimo standartas: 10GBASE-LR (vienmodis šviesolaidis)

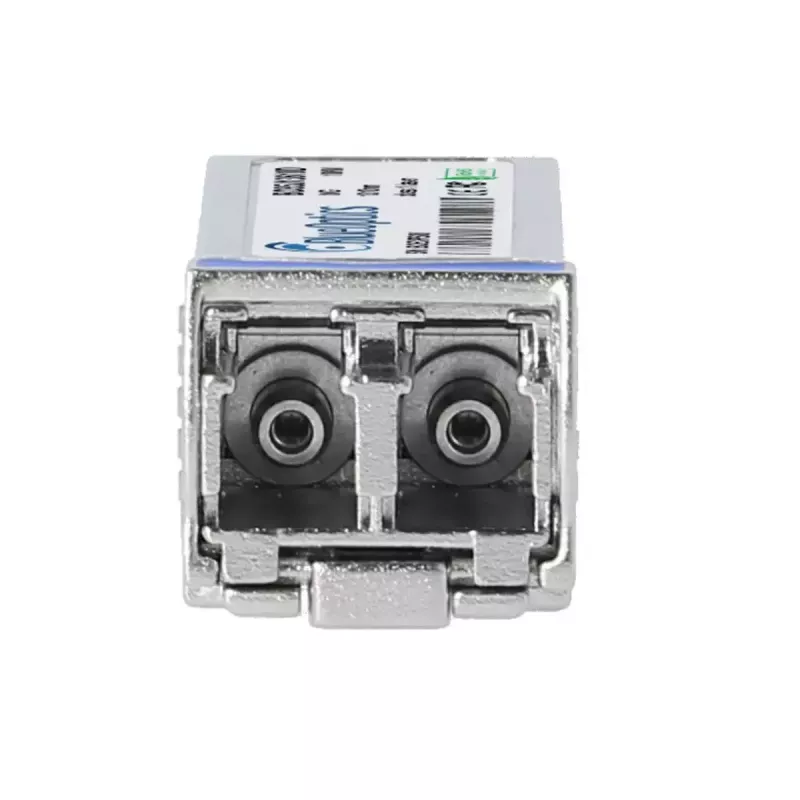

• Jungtuvas: LC dvigubas
• Bangos ilgis (tipinis): 1310 nm siuntimui ir priėmimui
• Maksimalus ryšio atstumas: iki 10 km (vienmodžiu šviesolaidžiu, priklausomai nuo skaidulos ir biudžeto)
• Korpusas: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika (DDM/DOM): palaikoma, kai pagrindinė įranga teikia sąsają

Naudojimas

Įdiekite siųstuvą-imtuvą į bet kurį SFP+ suderinamą prievadą pagal pagrindinės įrangos instrukcijas; modulis yra karštai keičiamas, todėl jį galima įdėti ar išimti neišjungiant daugelio sistemų. Prijunkite LC dvigubus šviesolaidinius laidus prie siuntimo (TX) ir priėmimo (RX) prievadų, užtikrindami teisingą poliškumą. Patikrinkite ryšio būseną ir greitį pagrindinėje įrangoje. Jei reikalinga DDM/DOM funkcija, įjunkite arba nuskaitykite diagnostiką per pagrindinės įrangos valdymo sąsają, kad stebėtumėte įtampą, temperatūrą ir optinės galios lygius.

Rekomendacijos

Naudokite vienmodžius LC dvigubus šviesolaidinius laidus ir laikykitės pagrindinės įrangos gamintojo suderinamumo gairių. Užtikrinkite teisingą skaidulų poliškumą ir laikykite jungtuvus švarius, kad išlaikytumėte optinį našumą. Patvirtinkite, kad tikslinė įranga palaiko 10GBASE-LR ir DDM/DOM, jei reikalinga nuotolinė diagnostika.
