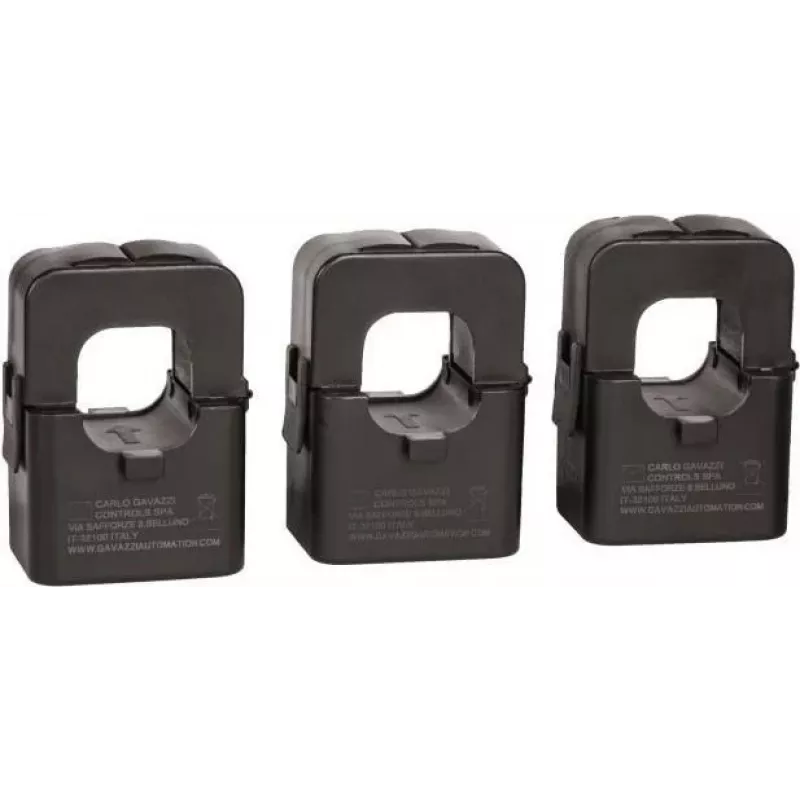

ABL EMSCT skeliamosios šerdies srovės transformatorius 100A/1A, skirtas eMS namų energijos valdymo sistemai

100 A pirminė ir 1 A antrinė srovė – štai tokius parametrus užtikrina ABL EMSCT skeliamosios šerdies srovės transformatorius, skirtas integruoti su eMS namų energijos valdymo sistema. Skeliamosios šerdies konstrukcija leidžia montuoti neatskiriant laidininko, todėl įrengimas yra greitas ir netrikdo esamos elektros instaliacijos.

Kodėl verta rinktis

• Skeliamosios šerdies konstrukcija – paprastas montavimas ir modernizavimas be laidininko atjungimo.
• 100 A nominalioji pirminė srovė, 1 A antrinė srovė, 1 tikslumo klasė – patikimi matavimai energijos stebėjimui.
• Tinka apvaliems laidininkams iki 16 mm skersmens arba šynoms iki 16x16 mm.
• Kompaktiškas ir lengvas – tinka įrengti ankštose vietose.

Techniniai duomenys

• Nominalioji pirminė srovė: 100 A
• Nominalioji antrinė srovė: 1 A
• Tikslumo klasė: 1
• Nominalioji apkrova: 0,5 VA
• Dažnis: 50/60 Hz
• Izoliacijos įtampa: 3 kV
• Darbinė temperatūra: nuo -25 °C iki +55 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas
• Prijungimo kabelio ilgis: apie 1 metras
• Prijungimo tipas: atviri kabelio galai
• Matavimo principas: indukcinis
• Nominalioji trumpojo jungimo srovė (Ith): 60 In (1 s)
• Nominalioji sistemos įtampa: 0,72 kV

Kaip naudoti

Transformatorius montuojamas ant maitinimo laidininko, kurio srovę norite matuoti. Dėl skeliamosios šerdies konstrukcijos nereikia atjungti grandinės – pakanka atidaryti šerdį, apjuosti laidininką ir vėl ją uždaryti. Atviri kabelio galai jungiami prie eMS sistemos matavimo įėjimo. Įsitikinkite, kad laidininko skersmuo neviršija 16 mm, o šynos matmenys – 16x16 mm. Sumontavę patikrinkite, ar transformatorius tvirtai laikosi ir ar kontaktai patikimai sujungti.

Kam tinka

Šis srovės transformatorius skirtas profesionaliems elektrikams, sistemų integratoriams ir įmonėms, kurios diegia ar prižiūri ABL eMS namų energijos valdymo sistemas. Jis pravers tiems, kuriems reikia tiksliai stebėti elektros suvartojimą, valdyti apkrovas ar integruoti matavimus į išmaniuosius pastatų sprendimus. Dėl kompaktiško dydžio ir paprasto montavimo tinka tiek naujose instaliacijose, tiek atnaujinant esamas.

Patarimas: prieš montuodami įsitikinkite, kad elektros tinklas yra išjungtas. Jei naudojate kelis transformatorius, aiškiai pažymėkite kiekvieną grandinę – tai palengvins diagnostiką ir priežiūrą. Reguliariai tikrinkite, ar kabelio galai tvirtai laikosi, ypač po temperatūros svyravimų.
