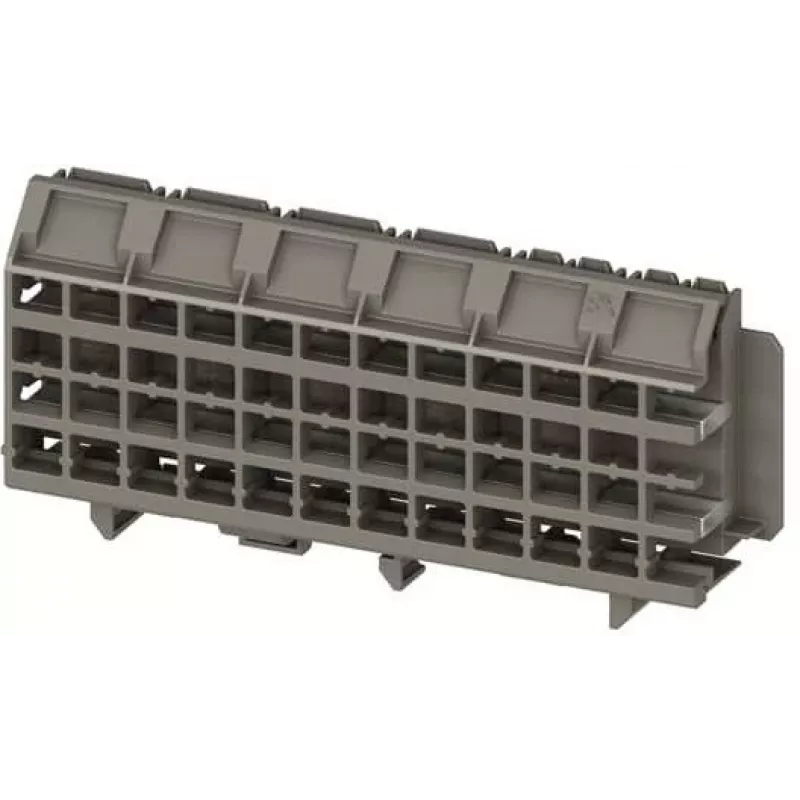

ABB ZLS926 pagalbinis pagrindas 6 PLE moduliams, pilkas 2CCA183635R0001

Elektros skydų montuotojams, projektuotojams ir pramonės inžinieriams, dirbantiems su ABB System pro M compact serija, ZLS926 pagalbinis pagrindas yra sprendimas, užtikrinantis tvarkingą ir patikimą modulinę instaliaciją. Šis pagrindas leidžia vienoje eilėje sumontuoti 6 PLE modulius, taip optimizuojant skydo erdvę ir supaprastinant laidų sujungimą.

Privalumai, aktualūs profesionalams

• Talpina iki 6 PLE modulių vienoje eilėje – mažina skydo užimamą plotą.
• Montuojamas ant standartinių DIN bėgių (TH35-7.5 arba TH35-15) – suderinamas su daugeliu skydų.
• Termoplastikinis korpusas su UL94 V-2 degumo klase – atitinka saugos reikalavimus.
• IP20 apsaugos laipsnis – skirta naudoti vidaus elektros skydinėse.
• Pilkos spalvos – dera prie kitų ABB System pro M compact komponentų.

Kam tinka

Šis pagalbinis pagrindas rekomenduojamas elektrikams, kurie montuoja modulinius įrenginius ABB System pro M compact sistemose, taip pat projektų vadovams, siekiantiems standartizuoti skydų išdėstymą. Jis pravers tiek nedideliuose komerciniuose skydeliuose, tiek didesniuose pramoniniuose įrenginiuose, kur svarbus modulių tankis ir tvarkinga instaliacija.

Kaip naudoti

Pagrindas tvirtinamas ant DIN bėgio tiesiog užspaudžiant. Į jį įstatomi suderinami moduliniai įrenginiai (automatiniai jungikliai, difreliai, kontaktorius ir kt.). Dėl vienos eilės konstrukcijos laidai klojami tvarkingai, o vėlesnis modulių keitimas ar papildymas yra paprastas.

Pagrindinės specifikacijos

• Produkto tipas: pagalbinis pagrindas
• Modulių skaičius (PLE): 6
• Suderinamumas: ABB System pro M compact serija
• Montavimo tipas: DIN bėgis (TH35-7.5 / TH35-15)
• Medžiaga: termoplastikas
• Spalva: pilka
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +70 °C
• Užterštumo laipsnis: 3
• Degumo klasė: UL94 V-2
• RoHS: atitinka
• REACH: atitinka
• Eilių skaičius: 1
• Konstrukcija: modulinis priedas

Pabaigai

Patarimas: prieš montuodami įsitikinkite, kad DIN bėgis atitinka TH35-7.5 arba TH35-15 standartą. Planuodami skydą, palikite vietos galimiems papildomiems moduliams – ZLS926 pagrindas leidžia lengvai plėsti sistemą ateityje.
