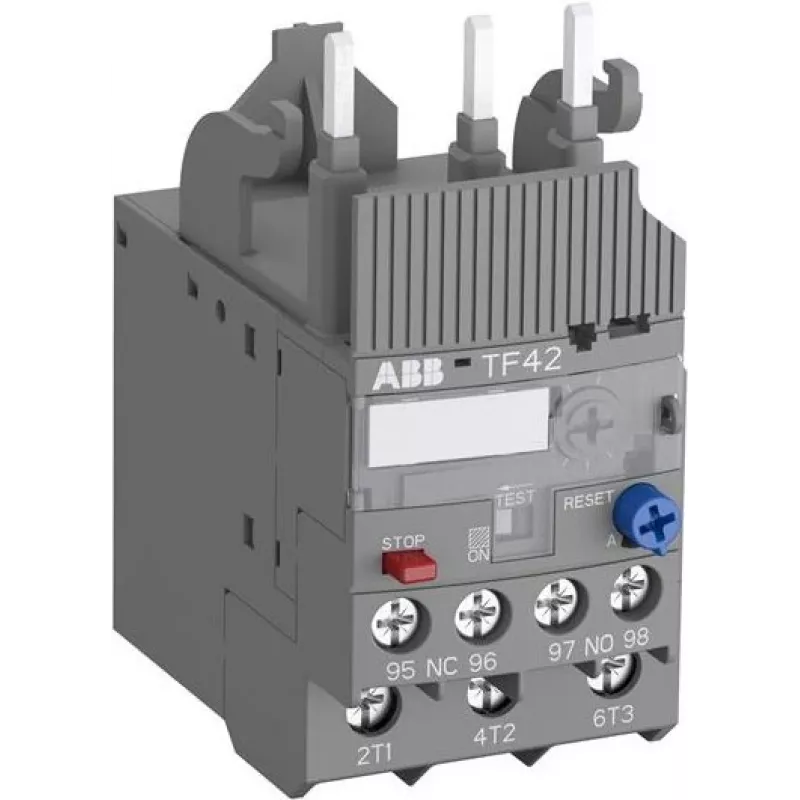

ABB TF42-5.7 šiluminė apsaugos relė 4,2-5,7 A, Class 10, 3 polių, 1NO+1NC, varžtiniai gnybtai 1SAZ721201R1038

4,2–5,7 A reguliuojamas srovės diapazonas – tai preciziška variklių apsauga, kurią užtikrina ABB TF42-5.7 šiluminė apsaugos relė. Skirta profesionaliems montuotojams ir pramonės įmonėms, ši relė pasižymi fazių praradimo jautrumu ir tiek rankiniu, tiek automatiniu atstatymu, todėl yra patikimas sprendimas net ir sudėtingomis eksploatavimo sąlygomis.

Privalumai, svarbūs Jūsų įrenginiui

• Reguliuojama šiluminė apsauga varikliams, kurių vardinė srovė nuo 4,2 A iki 5,7 A
• Class 10 suveikimo charakteristika – tinkama standartiniams variklių paleidimams
• Fazių praradimo jautrumas apsaugo variklį nuo pažeidimų, atsiradus vienfazei įtampai
• Rankinis ir automatinis atstatymas – lankstus valdymas
• Pagalbiniai kontaktai: 1 NO + 1 NC valdymui ir signalizacijai
• Tiesioginis montavimas ant ABB A9-A40 ir AF09-AF40 kontaktorių; atskiras montavimas galimas su adapteriu

Patikimumas kasdienėje eksploatacijoje

Skirta nepertraukiamam darbui, TF42-5.7 patikimai veikia aplinkos temperatūroje nuo -25 °C iki +60 °C. Varžtiniai gnybtai supaprastina prijungimą, o IP20 apsaugos laipsnis tinka montuoti uždaruose valdymo skydeliuose. Relės galios nuostoliai siekia tik 3,6 W, todėl ji prisideda prie energijos vartojimo efektyvumo. Vardinė izoliacijos įtampa 690 V AC ir impulsinė atsparumas 6 kV atitinka griežtus saugos standartus, įskaitant IEC/EN 60947-1, 60947-4-1 ir 60947-5-1.

Techninės specifikacijos

• Vardinės darbinės srovės diapazonas: 4,2–5,7 A
• Suveikimo klasė: Class 10
• Polių skaičius: 3
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktoriaus / atskirai su adapteriu
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbines grandinės prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Aplinkos sandėliavimo temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-1, 60947-4-1, 60947-5-1
• Galios nuostoliai: 3,6 W esant Ie
• Atstatymo tipas: rankinis ir automatinis
• Fazių praradimo jautrumas: taip
• Tinka kontaktoriams: ABB A9-A40, AF09-AF40

Kam skirtas šis produktas

ABB TF42-5.7 idealiai tinka pramonės automatizavimo specialistams, elektros inžinieriams ir įmonėms, kurios eksploatuoja variklius su 4,2–5,7 A vardinėmis srovėmis. Dėl kompaktiškos konstrukcijos ir tiesioginio montavimo ant ABB kontaktorių ji taupo laiką ir vietą skydelyje. Jei reikia patikimos apsaugos nuo perkrovų ir fazių praradimo, ši relė yra tinkamas pasirinkimas.

Kaip naudoti

Sumontuokite relę tiesiogiai ant ABB A9-A40 arba AF09-AF40 kontaktoriaus arba naudokite adapterį atskiram montavimui. Nustatykite norimą srovės vertę nuo 4,2 iki 5,7 A pagal variklio vardinę srovę. Prijunkite pagrindinę grandinę prie varžtinių gnybtų, o pagalbinius kontaktus 1 NO + 1 NC – prie valdymo grandinės. Pasirinkite rankinį arba automatinį atstatymą pagal sistemos reikalavimus. Prieš eksploataciją patikrinkite, ar visi sujungimai tvirti, ir įsitikinkite, kad aplinkos temperatūra neviršija -25...+60 °C ribų.

Patarimas: reguliariai tikrinkite, ar nustatyta srovė atitinka variklio vardinę srovę, ypač po variklio pakeitimo ar apvijų remonto. Jei įrenginys veikia dulkėtoje aplinkoje, periodiškai nuvalykite relės korpusą – tai prailgins jos tarnavimo laiką. Montuodami skydelyje, palikite pakankamai vietos vėdinimui, kad relė nekaistų nuo gretimų komponentų.
