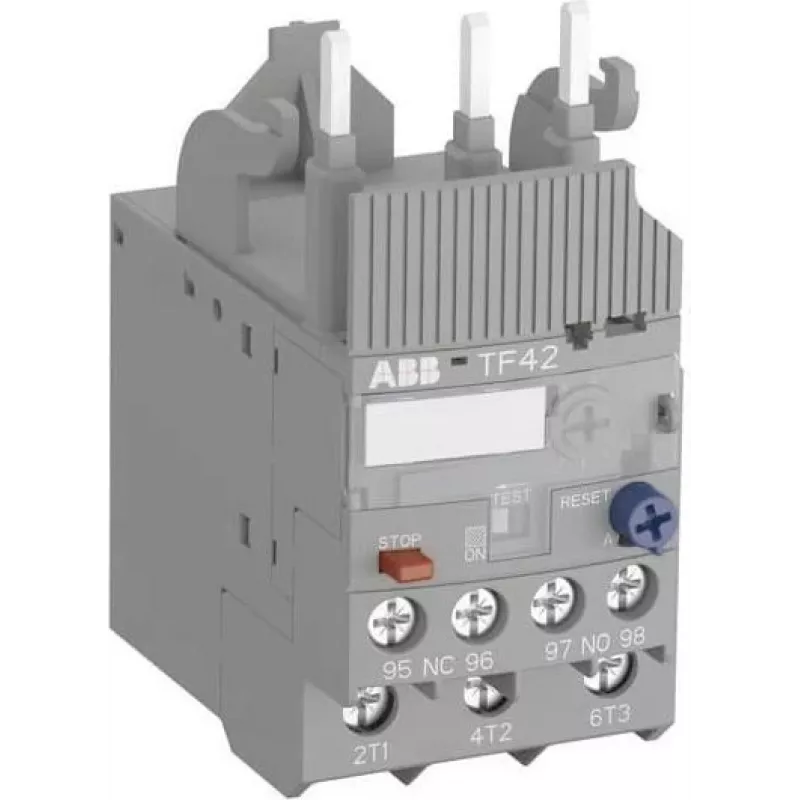

ABB TF42-3.1 šiluminė apsaugos relė, 2,4-3,1 A, 690 V AC, 3 polių, Class 10, varžtiniai gnybtai 1SAZ721201R1033

Kai trijų fazių variklis patiria perkrovą, kiekviena sekundė gali kainuoti brangų remontą. ABB TF42-3.1 šiluminė apsaugos relė yra sukurta užtikrinti, kad jūsų įranga būtų apsaugota nuo per didelės srovės, fazių praradimo ir kitų pavojų. Ši relė, kurios reguliavimo diapazonas yra 2,4–3,1 A, yra idealus sprendimas mažiems ir vidutinio dydžio varikliams, naudojamiems konvejeriuose, siurbliuose, ventiliatoriuose ir kituose pramoniniuose įrenginiuose.

Kodėl verta rinktis ABB TF42-3.1?

• Tikslinga apsauga: 2,4–3,1 A srovės diapazonas užtikrina, kad variklis būtų apsaugotas nuo perkrovos, o relė suveiktų tik tada, kai tikrai reikia.
• Universalus montavimas: Relę galima montuoti tiesiogiai ant ABB AF09-AF38 kontaktorių arba naudoti kaip atskirą įrenginį. Tai supaprastina skydo išdėstymą ir sumažina laidų kiekį.
• Patikimumas: Class 10 suveikimo klasė, fazių praradimo aptikimas ir temperatūros kompensacija nuo -25 iki +60 °C užtikrina stabilų veikimą net sudėtingomis sąlygomis.
• Lankstus valdymas: Galimas rankinis arba automatinis atstatymas, o 1 NO + 1 NC pagalbiniai kontaktai leidžia lengvai integruoti į valdymo sistemas.
• Tarptautiniai standartai: Atitinka IEC/EN 60947, UL 60947 ir CSA 22.2 No. 60947 reikalavimus, todėl tinka naudoti visame pasaulyje.

Techninės specifikacijos

• Vardinė darbinė srovė: 2,4–3,1 A
• Vardinė darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Suveikimo klasė: Class 10
• Montavimas: tiesiogiai ant kontaktoriaus (AF09-AF38) arba atskirai
• Apsaugos laipsnis: IP20
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Jungtis: varžtiniai gnybtai
• Temperatūros kompensacija: -25 iki +60 °C
• Standartai: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947

Kam tinka?

Ši relė yra puikus pasirinkimas pramonės automatizavimo specialistams, elektrikams ir įmonėms, kurios eksploatuoja trijų fazių variklius. Ji tinka tiek naujiems projektams, tiek esamų ABB kontaktorių instaliacijų atnaujinimui. Dėl kompaktiško dizaino ir paprasto montavimo ji lengvai integruojama į bet kokį valdymo skydą.

Kaip naudoti?

Sumontuokite relę tiesiogiai ant kontaktoriaus arba atskirai, prijunkite maitinimo grandinę prie varžtinių gnybtų ir nustatykite norimą srovės vertę pagal variklio vardinę srovę. Naudokite rankinį atstatymą, jei norite, kad operatorius patvirtintų gedimą, arba automatinį, jei reikalingas greitas atkūrimas. Patikrinkite, ar pagalbiniai kontaktai tinkamai prijungti prie valdymo grandinės.

Patarimas: Reguliariai tikrinkite relės nustatymus ir užtikrinkite, kad variklio srovė neviršytų nustatytos vertės. Montuodami skydo viduje, palikite pakankamai vietos vėdinimui, nes relė gali įkaisti. Visada laikykitės vietinių elektros saugos taisyklių.
