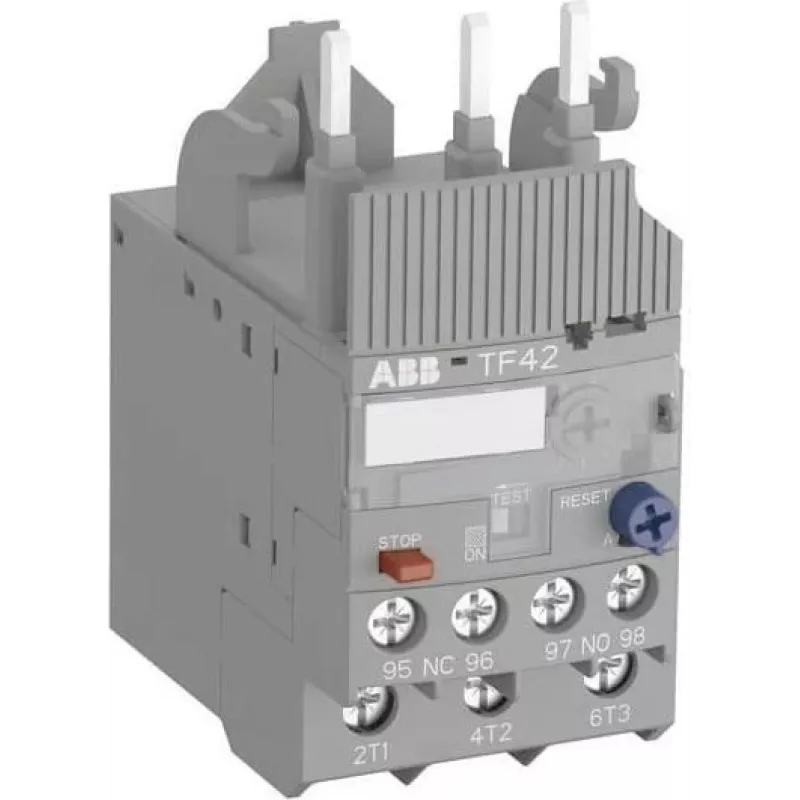

ABB TF42-13 šiluminės perkrovos relė, 9-13 A, 3 poliai, 10 klasė, 690 V AC, 1NO+1NC

Variklių valdymo spintose pramonės objektuose ABB TF42-13 šiluminės perkrovos relė apsaugo trifazius variklius nuo perkaitimo dėl perkrovos arba fazės dingimo. Sukamasis reguliatorius nustatomas nuo 9 iki 13 A, kad atitiktų pilnos apkrovos srovę, o relė išjungia grandinę per 10 sekundžių, kai srovė pasiekia 7,2 karto didesnę už nustatytąją. Montuojama tiesiogiai ant ABB AF09...AF38 kontaktorių arba atskirai su adapteriu. Eksploatacijos specialistai vertina rankinį/automatinį grąžinimą ir testavimo funkciją, leidžiančią greitai patikrinti apsaugos grandinę paleidimo metu.

Pagrindinės specifikacijos

• Vardinės darbinės srovės diapazonas: 9,0 – 13,0 A
• Išjungimo klasė: 10 klasė
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai prie kontaktoriaus arba atskirai su adapteriu
• Grąžinimas: rankinis ir automatinis
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1
• Jungtis: varžtiniai gnybtai
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Galios nuostoliai vienam poliui: 1,6 W esant maksimaliai srovei
• Jautrumas fazės dingimui: taip
• Reguliavimas: sukamasis rankenėlė su skale
• Testavimo funkcija: taip

Kodėl verta rinktis

TF42-13 sujungia tikslią šiluminę apsaugą su tvirta konstrukcija, skirta sudėtingoms pramonės sąlygoms. Jautrumas fazės dingimui apsaugo variklį nuo perdegimo, kai dingsta viena fazė, o platus reguliavimo diapazonas apima dažniausiai naudojamus variklių dydžius. Tiesioginis montavimas ant ABB kontaktorių taupo vietą skydelyje ir supaprastina laidų sujungimą. Atitiktis tarptautiniams standartams užtikrina patikimą veikimą visame pasaulyje.

Idealiai tinka

• Trifazių variklių apsaugai konvejerių sistemose, siurbliuose, ventiliatoriuose ir kompresoriuose
• Esamų ABB kontaktorių instaliacijų modernizavimui su šiluminės perkrovos apsauga
• Atskirai variklių iki 13 A apsaugai, naudojant adapterį
• Taikymams, kuriems reikia rankinio arba automatinio grąžinimo režimų

Naudinga žinoti

Relė turi varžtinius gnybtus patikimiems sujungimams ir sukamąją rankenėlę tiksliam srovės nustatymui. Testavimo funkcija imituoja išjungimą, kad būtų galima patikrinti apsaugos grandinę. Atskiram montavimui naudokite tinkamą adapterį (nepridedamas). IP20 apsaugos laipsnis reiškia, kad relė turi būti įrengta korpuse. Prieš montuodami ar atlikdami techninę priežiūrą, visada išjunkite maitinimą.
