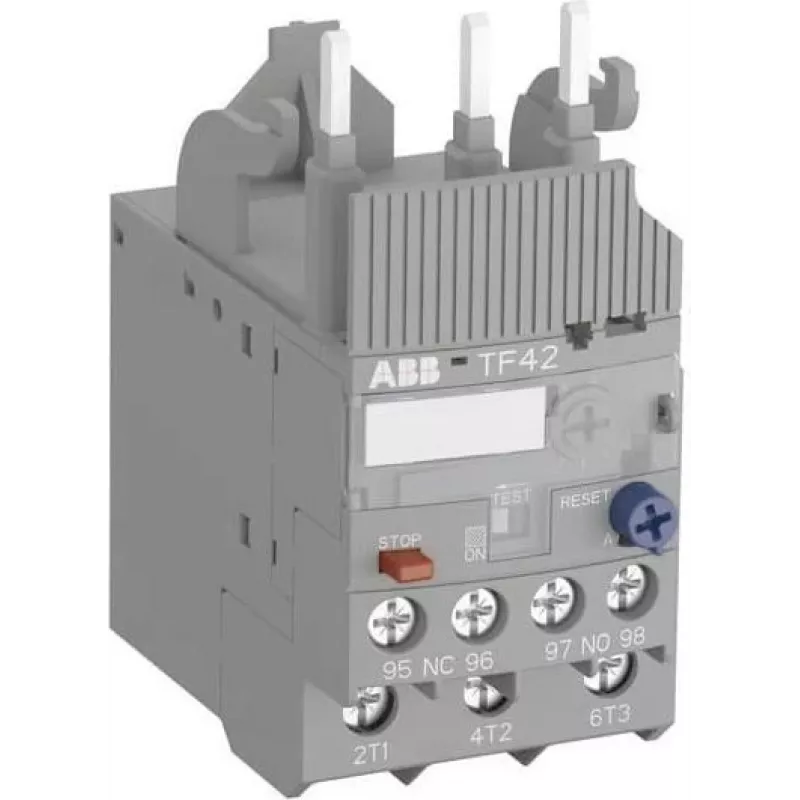

ABB TF42-0.74 šiluminės perkrovos relė, išjungimo klasė 10, 0,55-0,74 A, 3 polių, 1NO+1NC

Kai mažas trifazis variklis patiria perkrovą, jo apvijos įkaista greičiau, nei spėja atvėsti – ir tai neišvengiamai veda prie brangaus remonto arba visiško variklio pakeitimo. Su ABB TF42-0.74 šilumine perkrovos relė tokia rizika tampa valdoma: ji nuolat stebi variklio srovę ir, viršijus nustatytą ribą ilgiau nei leistina, atjungia grandinę. Ši relė, skirta 0,55–0,74 A srovės diapazonui ir priskirta 10 klasei, užtikrina tikslią apsaugą mažiems trifaziams varikliams, padedanti jiems veikti neperžengiant šiluminių ribų.

Kam skirta

Ši relė skirta skydų gamintojams, priežiūros inžinieriams ir OEM įmonėms, kurioms reikia patikimos variklių apsaugos pramoninėse valdymo sistemose. Ji ypač tinka mažiems varikliams, naudojamiems siurbliuose, ventiliatoriuose, konvejeriuose ir staklėse, kur erdvė ribota, o patikimumas itin svarbus.

Pagrindiniai privalumai

• Reguliuojamas srovės nustatymas nuo 0,55 A iki 0,74 A, užtikrinantis tikslią perkrovos apsaugą.
• 10 išjungimo klasė – greitas atjungimas perkrovos atveju, apsaugantis variklio apvijas.
• Trijų polių konstrukcija – subalansuota trifazių variklių apsauga.
• Pagalbiniai kontaktai: 1 NO + 1 NC, skirti signalizacijai ir valdymo grandinių integracijai.
• Rankinis ir automatinis atstatymo režimai – lankstus naudojimas.
• Tiesioginis montavimas ant ABB AF09...AF38 kontaktorių arba atskirai su varžtais.
• IP20 apsauga, tinkama montuoti uždarose valdymo spintose.
• Atitinka tarptautinius standartus IEC/EN 60947-1, 60947-4-1, 60947-5-1 ir UL/CSA.

Pagrindinės specifikacijos

• Nominali darbinė srovė: 0,55–0,74 A
• Išjungimo klasė: 10
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Nominalus dažnis: 50/60 Hz
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai
• Suderinami kontaktoriai: ABB AF09, AF12, AF16, AF26, AF30, AF38
• Atstatymo tipas: rankinis ir automatinis
• Apsaugos laipsnis: IP20
• Darbinė aplinkos temperatūra: nuo -25 iki +60 °C
• Laikymo temperatūra: nuo -50 iki +80 °C
• Gnybtų tipas: varžtiniai gnybtai
• Galios nuostoliai vienam poliui: 1,5 W
• Standartai: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL/CSA

Naudojimo patarimai

Montuodami įsitikinkite, kad relė nustatyta pagal variklio pilnos apkrovos srovę (FLC), esančią 0,55–0,74 A diapazone. Automatinio atstatymo atveju patikrinkite, ar valdymo grandinė gali saugiai valdyti automatinį paleidimą iš naujo. Visada montuokite relę švarioje, sausoje aplinkoje, kad išlaikytumėte IP20 apsaugą.
