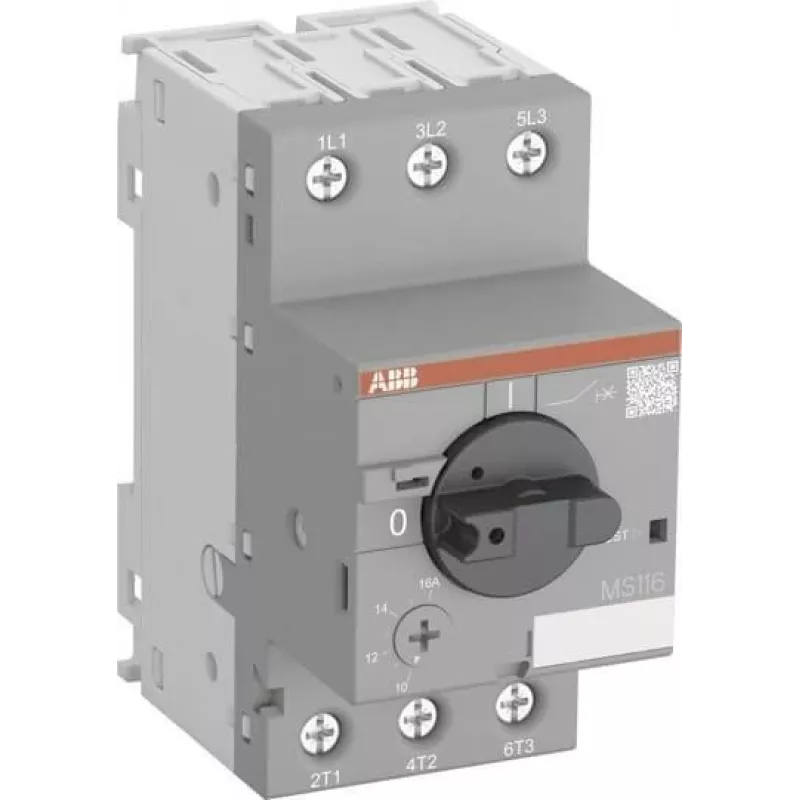

ABB STOTZ-KONTAKT Variklio apsaugos automatas MS116-12 (1SAM250000R1012)

Energetikams, automatikos inžinieriams ir pramonės įmonių priežiūros specialistams, ieškantiems kompaktiško ir patikimo variklių apsaugos sprendimo, ABB STOTZ-KONTAKT MS116-12 yra pasirinkimas, kuris sumažina prastovas ir užtikrina nenutrūkstamą gamybos procesą. Šis 12 A galios automatas sujungia šiluminę ir magnetinę apsaugą, apsaugodamas variklius iki 7,5 kW (esant 400 V kintamajai įtampai) nuo perkrovų ir trumpųjų jungimų.

Privalumai

Didelė 100 kA skiriamoji geba esant 400 V kintamajai įtampai garantuoja saugumą net ir esant sunkiems gedimams. Tikslus šiluminės atpalaidavimo srovės reguliavimas nuo 8 iki 12 A leidžia optimaliai priderinti apsaugą prie konkretaus variklio, išvengiant nereikalingų išjungimų. Sraigtiniai gnybtai ir montavimas ant DIN bėgelio užtikrina greitą įrengimą ir lengvą priežiūrą. Įrenginys nereikalauja priežiūros, o mechaninė ir elektrinė eksploatacijos trukmė siekia 100 000 ciklų.

Kam tinka

• Trifaziams varikliams iki 7,5 kW esant 400 V kintamajai įtampai
• Variklių paleidimo grandinėms pramoniniuose valdymo skydeliuose
• Siurbliams, ventiliatoriams, konvejeriams ir staklėms
• Programoms, kuriose reikia rankinio variklio atjungimo ir apsaugos

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 12 A
• Šiluminės perkrovos atpalaidavimo nustatymo diapazonas: 8–12 A
• Vardinė darbinė įtampa: 690 V kintamoji
• Polių skaičius: 3
• Vardinė ribinė trumpojo jungimo išjungimo geba (Icu) esant 400 V kintamajai: 100 kA
• Vardinė darbinė trumpojo jungimo išjungimo geba (Ics) esant 400 V kintamajai: 100 kA
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Apsaugos laipsnis: IP20 (pagrindinių grandinių gnybtai)
• Montavimas: DIN bėgelis
• Gnybtų tipas: sraigtiniai gnybtai
• Standartai: IEC/EN 60947-1, -2, -4-1
• Aplinkos oro temperatūra (eksploatacija): nuo –25 iki +70 °C
• Galios nuostoliai: 4,2 W
• Elektrinė eksploatacijos trukmė: 100 000 ciklų
• Mechaninė eksploatacijos trukmė: 100 000 ciklų
• Magnetinės atpalaidavimo srovė (Im): 170 A

Rekomendacijos

Norėdami užtikrinti optimalią variklio apsaugą, nustatykite šiluminės perkrovos atpalaidavimo srovę pagal variklio vardinę srovę. Užtikrinkite tinkamą vėdinimą ir laikykitės vietinių elektros įrenginių taisyklių. Naudokite rekomenduojamą sraigtų priveržimo momentą, kad užtikrintumėte patikimus sujungimus.
