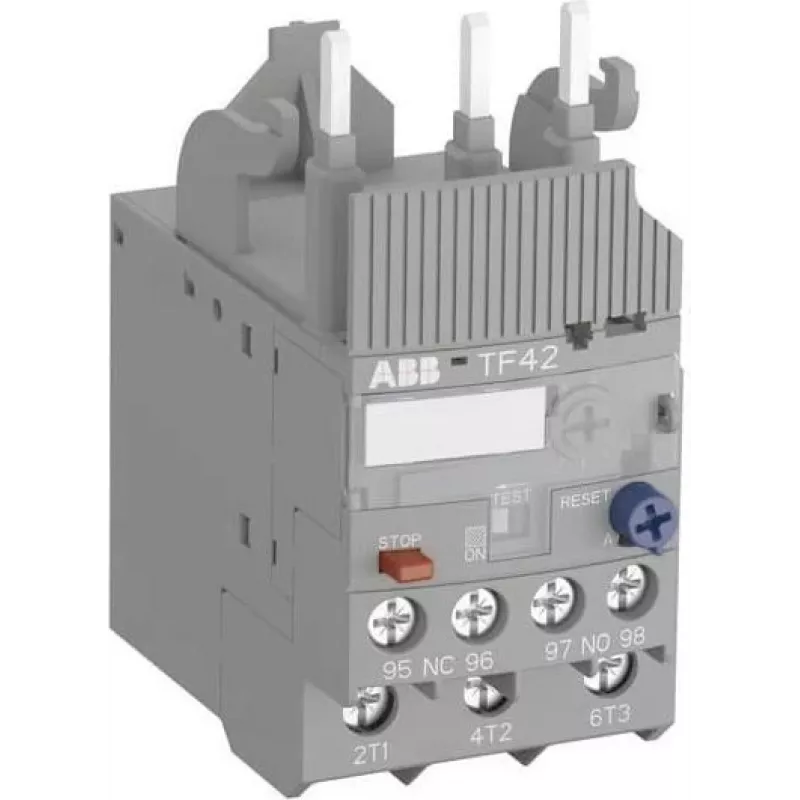

ABB Šiluminė perkrovos relė TF42-1.0, 0,74-1,0 A, 10E klasė, 3 polių, 690 V AC, varžtiniai gnybtai 1SAZ721201R1023

ABB TF42-1.0 – tai šiluminė perkrovos relė, skirta patikimai apsaugoti trifazius variklius nuo perkrovos ir fazių praradimo. Su 0,74–1,0 A reguliavimo diapazonu ir 10E klasės suveikimo charakteristika užtikrinama tiksli srovės kontrolė net ir sudėtingomis sąlygomis.

Privalumai

• Tiesioginis montavimas ant ABB AF09–AF38 kontaktorių – paprastas įrengimas ir mažiau laidų.
• Rankinis ir automatinis atstatymas – lankstus prisitaikymas prie eksploatacijos reikalavimų.
• Kompaktiškas IP20 korpusas su varžtiniais gnybtais – saugus prijungimas ir lengva integracija į valdymo skydus.
• Pagalbiniai kontaktai (1 NO + 1 NC) – patikimas signalizavimas ir blokavimas.
• Temperatūros kompensacija nuo -25 iki +60 °C – stabilus veikimas įvairiose aplinkose.

Kam skirta

• Trifazių variklių apsauga pramoninėse mašinose.
• Siurblių, ventiliatorių ir konvejerių pavaros.
• Valdymo skydai, kuriuose reikalinga kompaktiška apsauga nuo perkrovos.
• Sistemos su ABB AF serijos kontaktoriais.

Pagrindinės specifikacijos

• Srovės reguliavimo diapazonas: 0,74–1,0 A
• Suveikimo klasė: 10E
• Polių skaičius: 3
• Nominali darbinė įtampa: 690 V AC
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Atstatymas: rankinis ir automatinis
• Temperatūros kompensacija: -25…+60 °C
• Apsaugos laipsnis: IP20
• Montavimas: tiesiogiai ant kontaktoriaus arba atskirai
• Prijungimas: varžtiniai gnybtai
• Gamintojo kodas: 1SAZ721201R1023

Naudojimo patarimai

Norėdami užtikrinti optimalų veikimą, montuokite TF42-1.0 tiesiogiai ant ABB AF09–AF38 kontaktorių. Patikrinkite, ar variklio vardinė srovė patenka į 0,74–1,0 A diapazoną. Dėl IP20 apsaugos užtikrinkite tinkamą vėdinimą skydelyje. Verždami gnybtus naudokite rekomenduojamą sukimo momentą.
